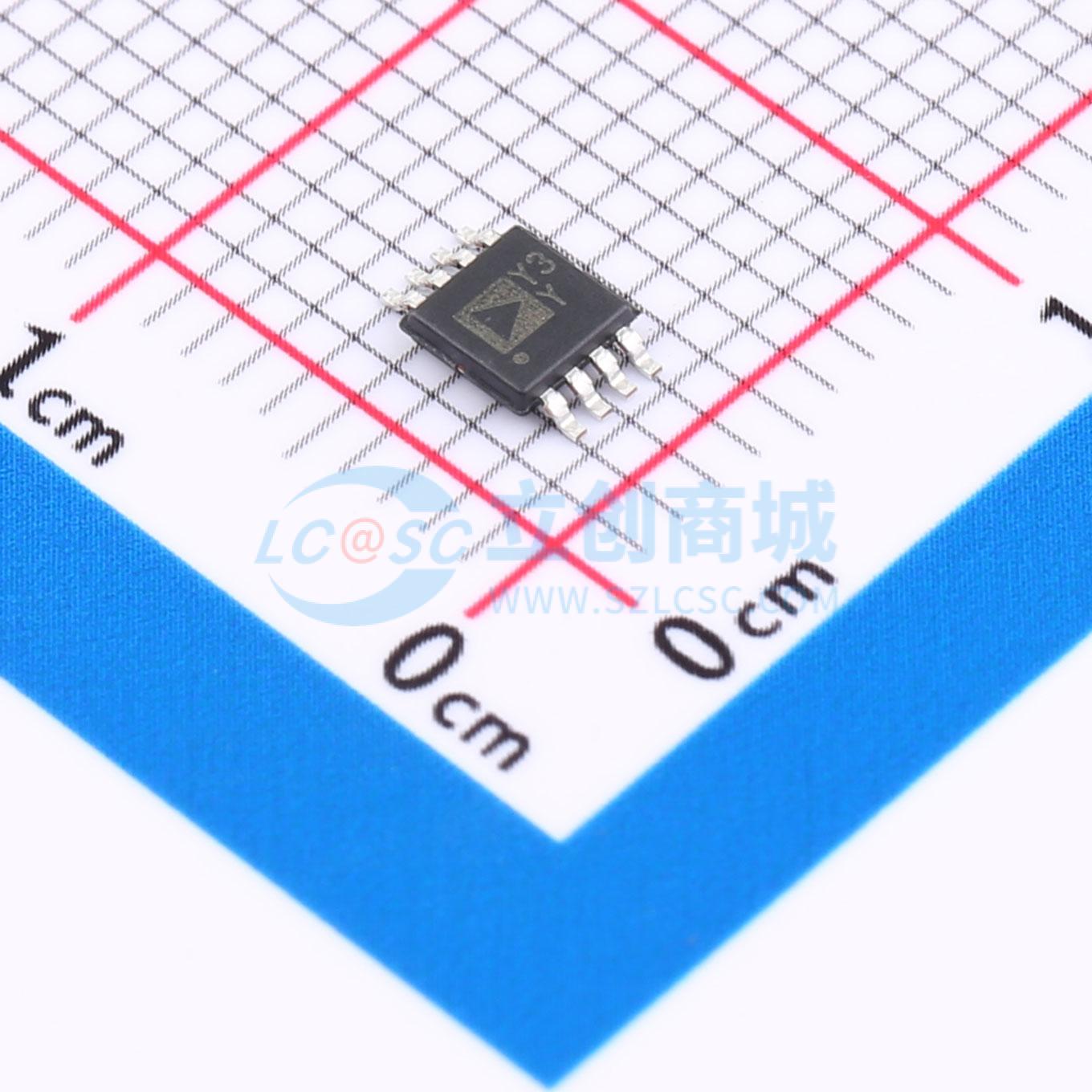

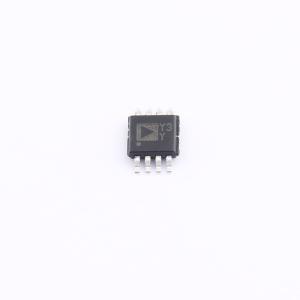

AD8420ARMZ
宽供电范围、低功耗、轨到轨仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽电源电压范围、轨到轨输出仪表放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8420ARMZ
- 商品编号
- C652809
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.596克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电压(Vos) | 125uV | |
| 增益带宽积(GBP) | 250kHz | |
| 压摆率(SR) | 1V/us | |
| 输出电流 | 10mA | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 90uA | |
| 输入失调电压温漂(Vos TC) | 150uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1nA | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | 2.7V~18V；-18V~-2.7V | |
| 电源纹波抑制比(PSRR) | 86dB | |
| 稳定时间 | 3us |
商品概述
一款低成本、微功耗、宽电源范围的仪表放大器，具有轨到轨输出和新颖架构，可实现极其灵活的设计。它针对在大共模信号存在的情况下放大微小差分电压进行了优化。
基于间接电流反馈架构，使其具备出色的输入共模范围。与传统仪表放大器不同，它无需双电源即可轻松放大接地或略低于接地的信号。它具有轨到轨输出，且输出电压摆幅完全独立于输入共模电压。
单电源工作、微功耗电流消耗和轨到轨输出摆幅使其非常适合电池供电应用。其轨到轨输出级在低电源电压下工作时可最大化动态范围。双电源工作（±15 V）和低功耗使其适用于医疗或工业仪器的各种应用。
采用8引脚MSOP封装。性能在-40℃至+85℃的全温度范围内有规定，器件可在-40℃至+125℃的温度范围内工作。
商品特性
- 最大电源电流：90 μA
- 最小共模抑制比：100 dB
- 可驱动重容性负载：约700 pF
- 轨到轨输出
- 输入电压范围低于接地
- 增益由2个外部电阻设置
- 可在任何增益下实现低增益漂移
- 非常宽的电源范围：单电源：2.7 V至36 V；双电源：±2.7 V至±18 V
- 带宽（G = 100）：2.5 kHz
- 输入电压噪声：55 nV/√Hz
- 高直流精度：最大失调电压：125 μV；最大失调漂移：1 μV/℃
- 最大差分输入电压：±1 V
- 8引脚MSOP封装
应用领域
- 电桥放大器
- 压力测量
- 医疗仪器
- 便携式数据采集
- 多通道系统
