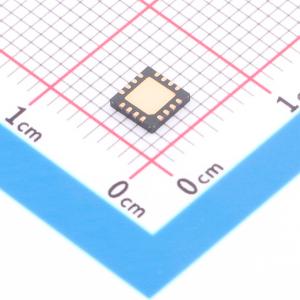

AD8231TCPZ-EP-R7

AD8231-EP是一款低漂移、轨到轨仪表放大器，其增益可通过软件编程设置为1、2、4、8、16、32、64或128。增益可通过数字逻辑或引脚连接进行编程。 AD8231-EP非常适合需要在宽温度范围内实现精确性能的应用，如工业温度传感和数据记录。由于增益设置电阻为内部电阻，因此增益在1至32时，最大增益漂移仅为10 ppm/℃。由于采用自动稳零输入级，最大输入失调为15 μV，最大输入失调漂移仅为50 nV/℃。增益G = 1时，共模抑制比（CMRR）为80 dB，增益较高时可增至110 dB。 AD8231-EP还包含一个未使用的运算放大器，可用于额外增益、差分信号驱动或滤波。与仪表放大器一样，该运算放大器采用自动稳零架构，具有轨到轨输入和轨到轨输出。 AD8231-EP具备关断功能，可将电流降至最大1 μA。关断时，两个放大器均具有高输出阻抗，无需额外开关即可轻松实现多个放大器的多路复用。 AD8231-EP的工作温度范围为-55℃至+125℃。它采用4 mm×4 mm、16引脚的LFCSP封装。

• 增益可通过数字或引脚编程设置为G = 1、2、4、8、16、32、64或128
• 工作温度范围为-55℃至+125℃
• 最大输入失调漂移为50 nV/℃
• 最大增益漂移为10 ppm/℃
• 出色的直流性能
• 增益G = 1时，最小共模抑制比（CMR）为80 dB
• 最大输入失调电压为15 μV
• 最大偏置电流为500 pA
• 噪声为0.7 μV p-p（0.1 Hz至10 Hz）
• 良好的交流性能
• 增益G = 1时，带宽为2.7 MHz
• 压摆率为1.1 V/μs
• 轨到轨输出
• 关断/多路复用功能
• 额外的运算放大器
• 单电源范围：3 V至6 V
• 双电源范围：±1.5 V至±3 V

• 工业温度传感
• 数据记录
