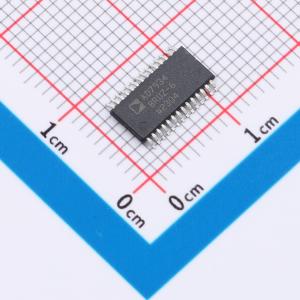

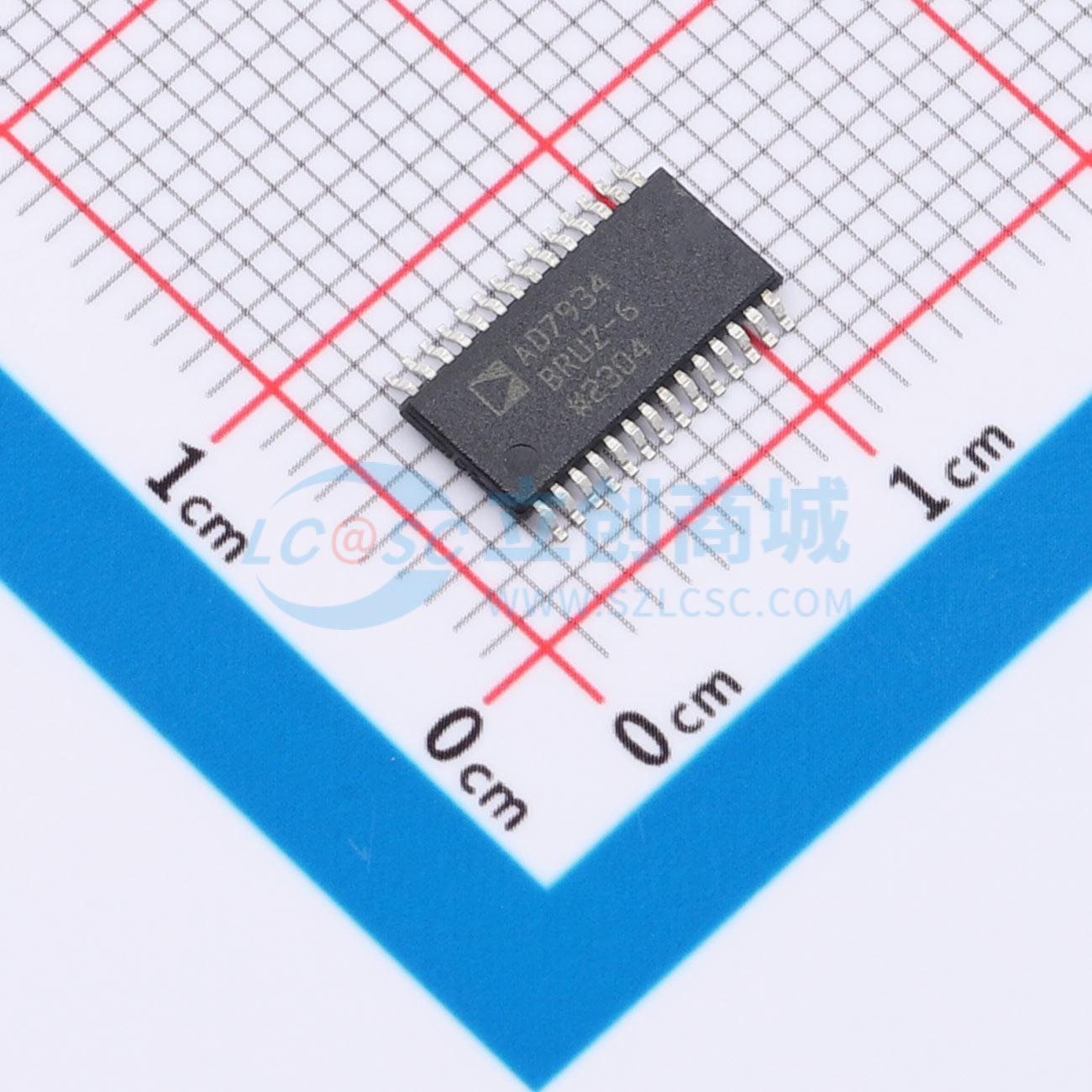

AD7934BRUZ-6
内置序列器的4通道、625 kSPS、12位并行ADC
- 描述
- AD7934-6是一款12位、高速、低功耗、逐次逼近寄存器(SAR)模拟到数字转换器(ADC)。该器件具有灵活的电源管理选项，内置控制寄存器允许用户设置不同的操作条件，包括模拟输入范围和配置、输出编码、电源管理和通道序列。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7934BRUZ-6
- 商品编号
- C652049
- 商品封装
- TSSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.369克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 625kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.7V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 并行 | |
| 差分输入 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD7934-6是一款12位、高速、低功耗逐次逼近型（SAR）模数转换器（ADC）。该器件采用2.7 V至5.25 V单电源供电，吞吐速率最高可达625 kSPS。它内置一个低噪声、宽带宽差分跟踪保持放大器，可处理高达50 MHz的输入频率。 AD7934-6具有四个模拟输入通道，并配备通道定序器，允许对预先编程选择的通道进行顺序转换。该器件可接受单端、全差分或伪差分模拟输入。 数据采集和转换由标准控制输入控制，便于与微处理器和DSP轻松接口。输入信号在CONVST的下降沿采样，该时刻也是转换启动的时刻。 AD7934-6拥有一个精确的片内2.5 V基准源，可作为模数转换的参考源。或者，也可以通过该引脚引入外部基准源。 AD7934-6采用先进的设计技术，在高吞吐速率下实现极低的功耗。该器件还具备灵活的电源管理选项。片内控制寄存器允许用户设置不同的工作条件，包括模拟输入范围和配置、输出编码、电源管理和通道定序。
商品特性
- 吞吐速率：625 kSPS
- 电源电压VDD范围：2.7 V至5.25 V
- 3 V电源供电、625 kSPS时，最大功耗3.6 mW；5 V电源供电、625 kSPS时，最大功耗7.5 mW
- 带定序器的4个模拟输入通道
- 软件可配置模拟输入：4通道单端输入、2通道全差分输入、2通道伪差分输入
- 精确的片内2.5 V基准源：25°C时最大误差±0.2%，最大温度系数25 ppm/°C
- 输入频率为50 kHz时，信纳比（SINAD）为70 dB
- 无流水线延迟
- 高速并行接口 — 字/字节模式
- 完全关断模式：最大电流2 μA
- 28引脚TSSOP封装
