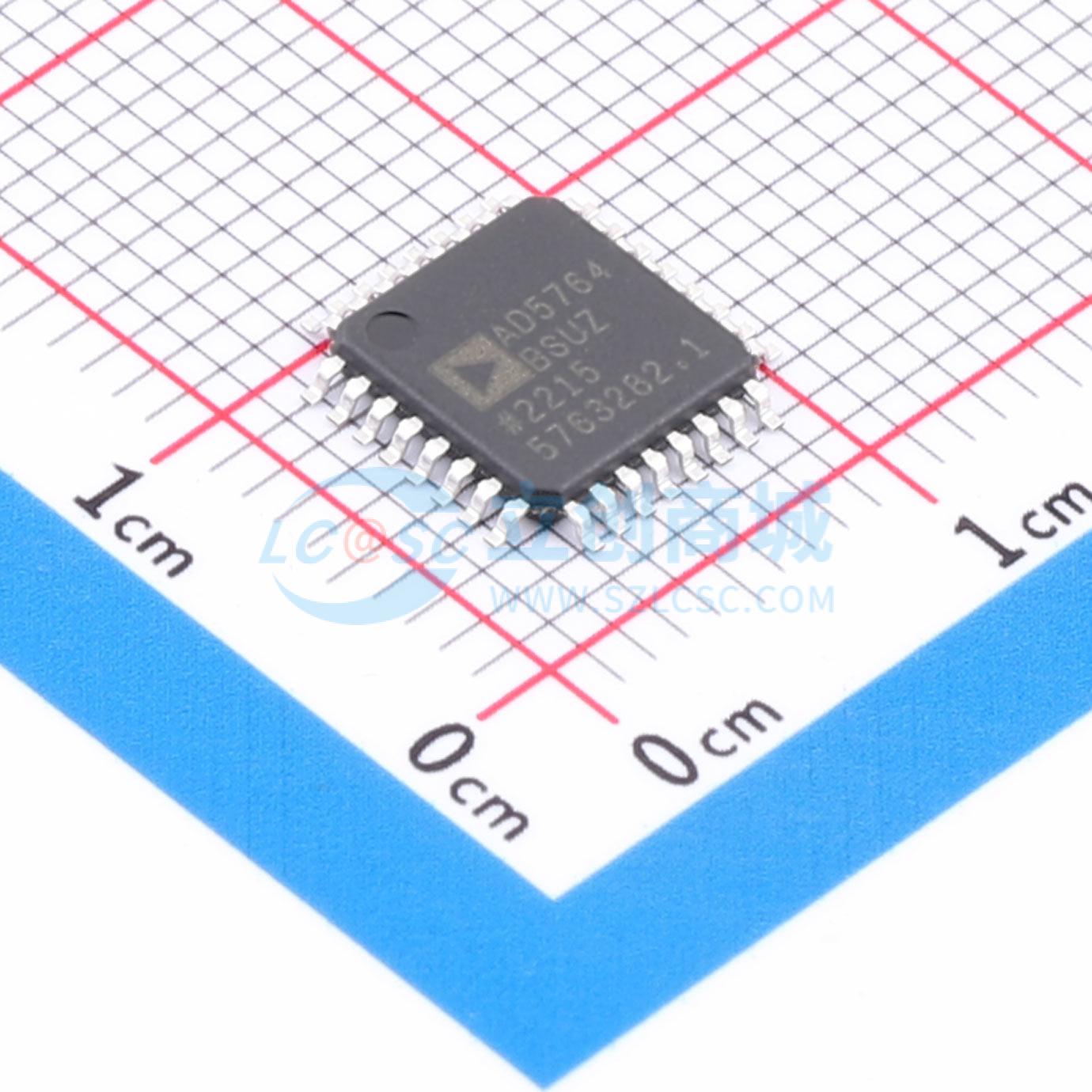

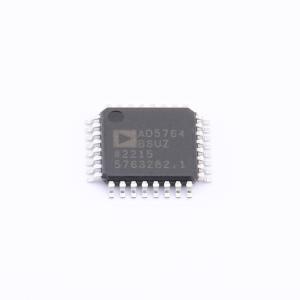

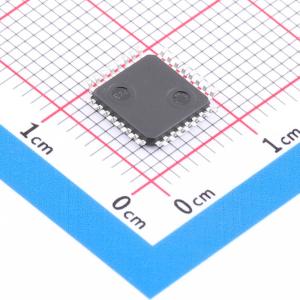

AD5764BSUZ

完整的四通道、16位、高精度、串行输入、双极性电压输出DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD5764是一款四通道16位串行双极电压输出DAC，具有集成输出放大器、参考缓冲器和专有的上电/断电控制电路。
品牌名称: ADI(亚德诺)
商品型号: AD5764BSUZ
商品编号: C650253
商品封装: TQFP-32(7x7)
包装方式: 托盘
商品毛重: 0.9339克(g)

商品参数

商品概述

AD5764是一款四路、16位、串行输入、双极性电压输出DAC，工作电源电压范围为±11.4 V至±16.5 V。标称满量程输出范围为±10 V。AD5764集成了输出放大器、基准缓冲器和专有的上电/掉电控制电路。该器件还设有一个可通过串行接口进行编程的数字I/O端口。每个通道都集成了数字失调和增益调节寄存器。 AD5764是一款高性能转换器，保证单调性，积分非线性（INL）为±1 LSB，噪声低，建立时间为10 μs。在上电期间（电源电压变化时），VOUTx通过低阻抗路径钳位至0V。 AD5764采用串行接口，时钟速率最高可达30 MHz，与DSP和微控制器接口标准兼容。双缓冲功能可实现所有DAC的同步更新。输入编码可设置为补码或偏移二进制格式。异步清零功能可根据所采用的编码方式将数据寄存器清零至双极性零或零刻度。AD5764非常适合闭环伺服控制和开环控制应用。AD5764采用32引脚TQFP封装，保证在-40℃至+85℃的工业温度范围内达到规定的性能指标。

商品特性

完整的四路、16位数模转换器（DAC）
可编程输出范围：±10 V、±10.2564 V或±10.5263 V
最大INL误差：±1 LSB，最大DNL误差：±η LSB
低噪声：60 nV/√Hz
最大建立时间：10 μs
集成基准缓冲器
上电/欠压期间的输出控制
可编程短路保护
通过LDAC实现同步更新
异步1/CLR至零码
数字失调和增益调节
逻辑输出控制引脚
与DSP/微控制器兼容的串行接口
温度范围：-40℃至+85℃
iCMOS工艺技术

应用领域

工业自动化
开环/闭环伺服控制
过程控制
数据采集系统
自动测试设备
汽车测试与测量
高精度仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	4
	接口类型	SPI
	工作电压	11.4V~16.5V
	稳定时间	10us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	2LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	数据速率	30MHz
