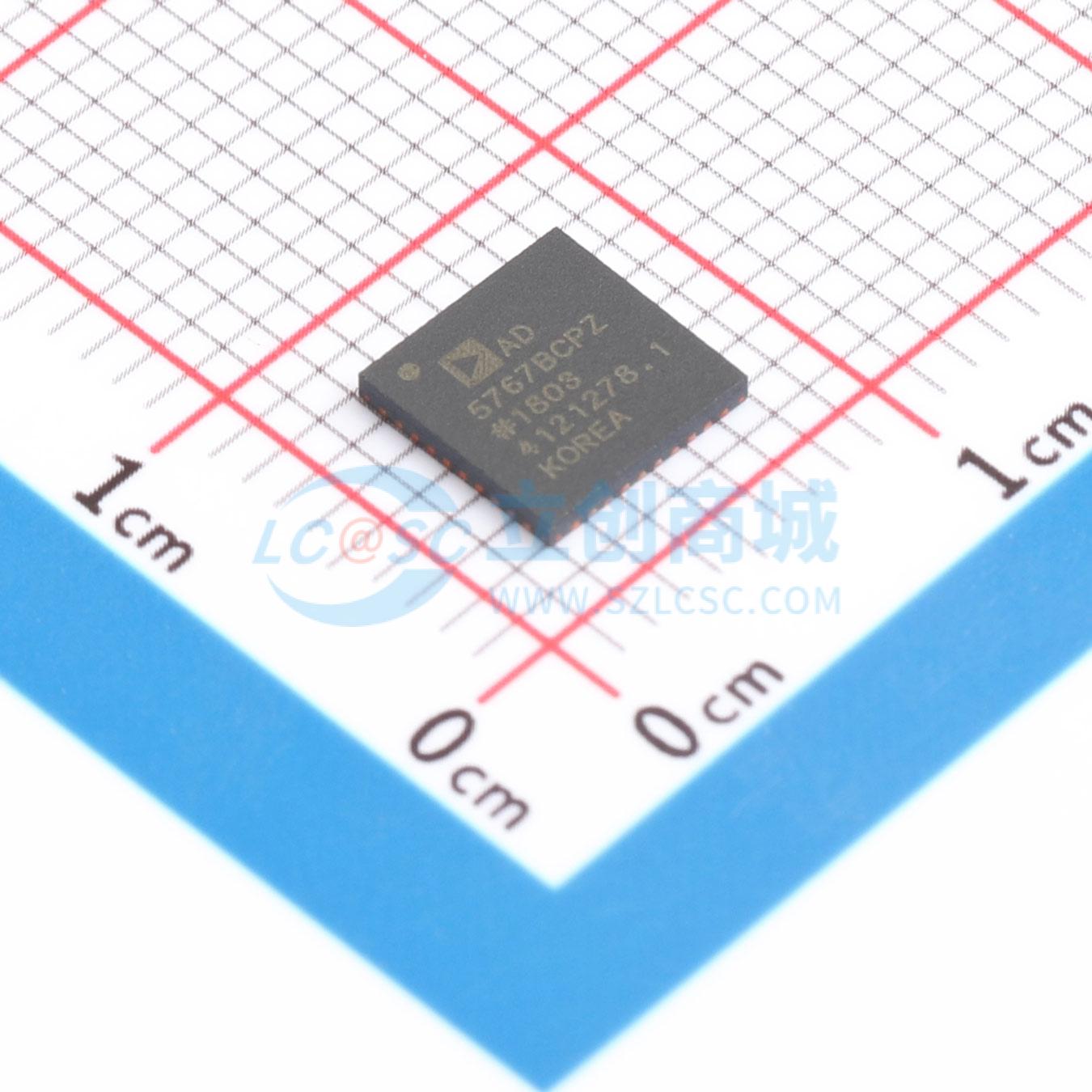

AD5767BCPZ-RL7

AD5767是一款16通道、12位电压输出denseDAC®数模转换器(DAC)。该DAC采用外部2.5 V基准电压产生输出电压。根据选择的电压范围，输出范围的中点可以调整，最小输出电压可以低至 -20 V，最大输出电压可以高达 +14 V。利用集成输出多路复用器可以监控16个通道中的每个通道。AD5767集成了输出缓冲器，后者具有20 mA的吸电流或源电流能力。结合这些缓冲器，通过专用扰动引脚可以将低频信号叠加在各DAC输出上。这些专用扰动引脚简化了系统设计，减少了类似外部方案所需的外部元件数目，例如运算放大器或电阻等。外部元件的减少使得AD5767适合磷化铟Mach Zehnder调制器(InP MZM)偏置应用。该器件内置上电复位(POR)电路，确保DAC上电后箝位到GND并保持此电平，直到DAC输出范围配置完成。通过寄存器配置更新所有DAC的输出，用户选择DAC的其它功能也会同时更新。AD5767采用多功能四线式串行接口，写入模式下能够以最高50 MHz的时钟速率工作，并与串行外设接口(SPI)、QSPI、MICROWIRE和DSP接口标准兼容。AD5767还包含一个VLOGIC引脚，其旨在支持1.8 V/3 V/5 V逻辑。AD5767采用4 mm×4 mm WLCSP封装，工作温度范围为 -40°C至 +105°C。

• 完整的16通道、12位数模转换器
• 4 mm × 4 mm WLCSP封装
• 1.8 V逻辑兼容性
• 温度范围：−40°C至+105°C
• 通道监控多路复用器
• 集成基准电压缓冲器
• 集成DAC输出缓冲器，具备 ±20 mA输出电流能力

• Mach Zehnder调制器偏置控制
• 光学模块
• 偏置控制
• 模拟输出模块
