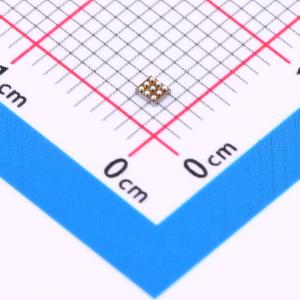

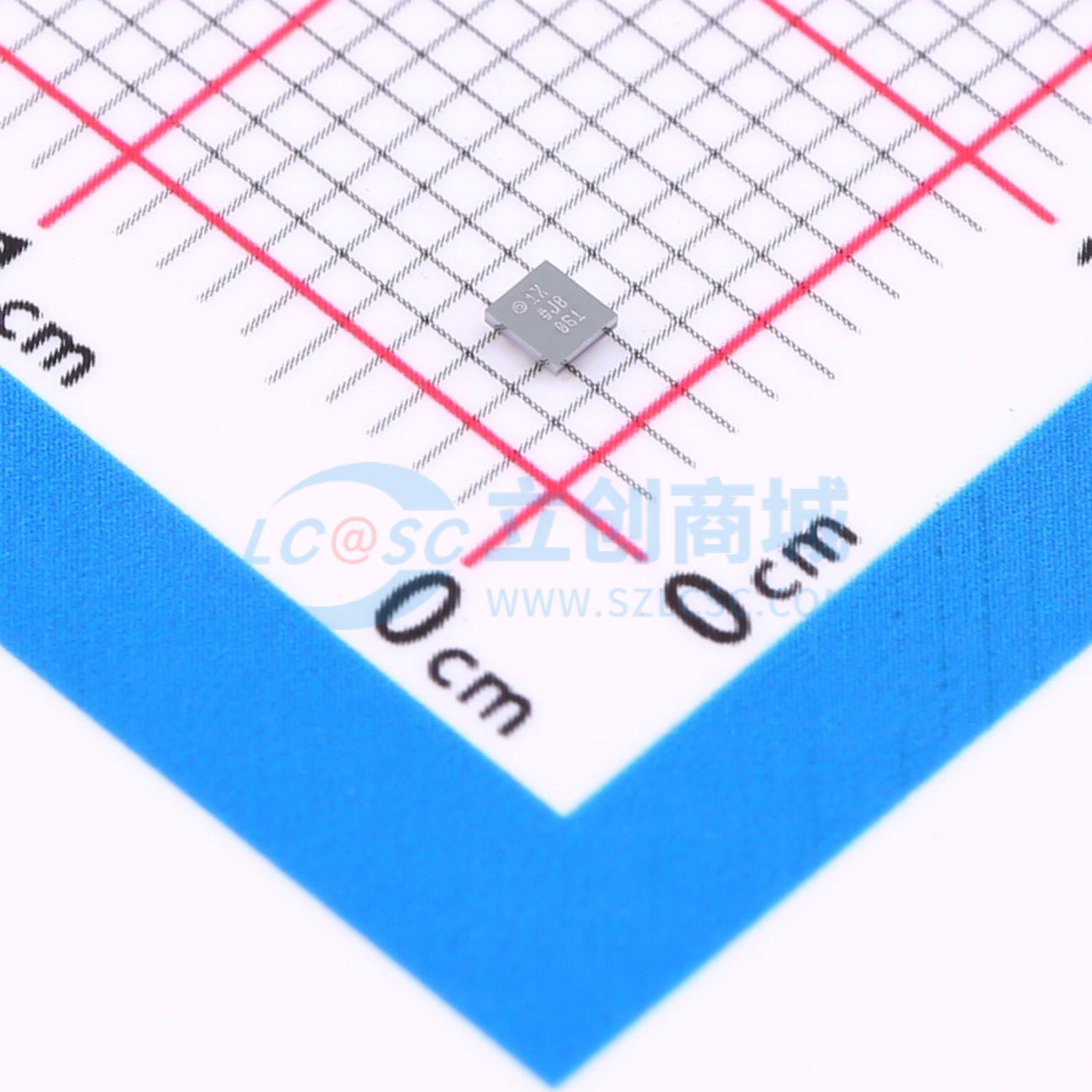

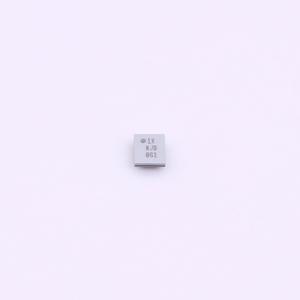

温馨提醒：图片仅供参考，商品以实物为准
AD5821ABCBZ-REEL7
120 mA、吸电流、10位 I2C DAC
SMT扩展库PCB免费打样
- 描述
- 是一款单通道、10 位的数模转换器 (DAC)，具有 120mA 的输出电流吸收能力。它具有内部参考电压，可在 2.7V 至 5.5V 的单电源下工作。DAC 通过一个 2 线、I²C 兼容的串行接口进行控制，时钟速率高达 400kHz。 该器件包含一个上电复位电路，确保 DAC 输出在上电时为 0V，并保持该状态直到进行有效写入。它还具有掉电功能，可将器件的电流消耗降至最大 1μA。 适用于手机摄像头、数码相机和摄像机中的自动对焦、图像稳定和光学变焦应用。也适用于许多工业应用，如在 -30℃ 至 +85℃ 的温度范围内控制温度、光线和运动，无需降额使用。 I²C 7 位地址为 0xC。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5821ABCBZ-REEL7
- 商品编号
- C650272
- 商品封装
- WLCSP-9(1.5x1.7)
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 10位 | |
| 通道数 | 1 | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 250us | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -30℃~+85℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 数据速率 | 400kHz | |
| 静态电流 | 500nA |
商品特性
- 电流吸收：120 mA
- 提供3x3阵列WLCSP封装
- 2线（I2C兼容）1.8 V串行接口
- 10位分辨率
- 集成电流检测电阻
- 电源范围：2.7 V至5.5 V
- 在所有代码下保证单调性
- 关断电流典型值为0.5 μA
- 内部参考
- 超低噪声前置放大器
- 关断功能
- 上电复位
应用领域
- 消费者应用：
- Lens autofocus
- Image stabilization
- Optical zoom
- Shutters
- Iris/exposure
- Neutral density (ND) filters
- Lens covers
- Camera phones
- Digital still cameras
- Camera modules
- Digital video cameras/camcorders
- Camera-enabled devices
- Security cameras
- Web/PC cameras
- 工业应用：
- Heater controls
- Fan controls
- Cooler (Peltier) controls
- Solenoid controls
- Valve controls
- Linear actuator controls
- Light controls
- Current loop controls
