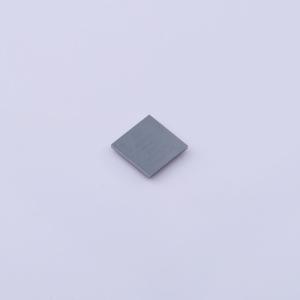

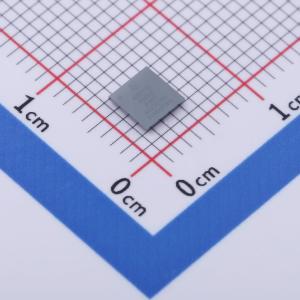

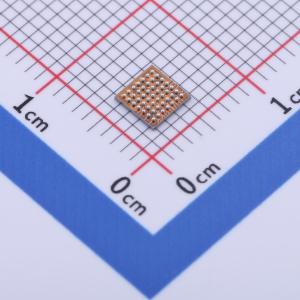

温馨提醒：图片仅供参考，商品以实物为准

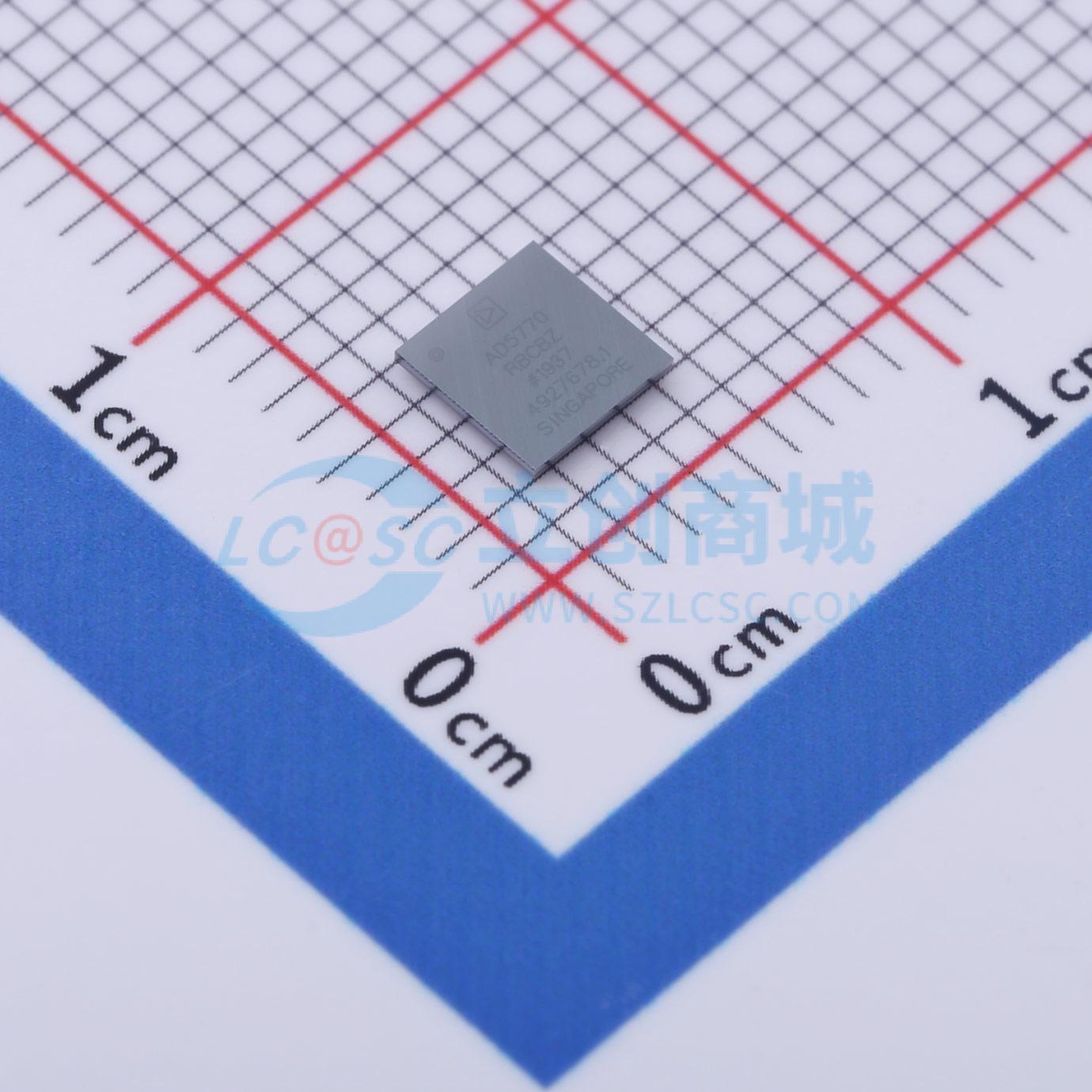

AD5770RBCBZ-RL7
具有片内基准电压源、SPI 接口的 6 通道 14 位电流输出 DAC
- 描述
- 是一款用于光子控制应用的6通道、14位分辨率、低噪声、可编程电流输出数模转换器（DAC）。该器件集成了1.25V片上电压基准、用于基准电流生成的2.5kΩ精密电阻、管芯温度、输出监控功能、故障报警和复位功能。包含五个14位分辨率的电流源DAC通道和一个14位分辨率的电流源和吸收DAC通道。通道0可配置为吸收高达60mA的电流并提供高达300mA的电流。通道1至通道5具有多个可编程输出电流源范围，可通过寄存器访问设置。每个DAC在0.8V至AVDD-0.4V的宽电源轨下工作，以优化电源效率和热功耗。在2.9V至5.5V的AVDD电源下工作，工作温度范围为-40℃至 + 105℃。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5770RBCBZ-RL7
- 商品编号
- C650264
- 商品封装
- WLCSP-49(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 14位 | |
| 通道数 | 6 | |
| 接口类型 | SPI | |
| 工作电压 | 2.9V~5.5V | |
| 稳定时间 | 13us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 积分非线性 | 6.5LSB | |
| 工作温度 | -40℃~+105℃ | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 15ppm/℃ | |
| 静态电流 | 1.1mA |
商品概述
AD5770R是一款6通道、14位分辨率、低噪声、可编程电流输出的数模转换器（DAC），适用于光子学控制应用。该器件集成了一个1.25 V的片上电压基准、一个用于产生基准电流的2.5 kΩ精密电阻、管芯温度监测、输出监测功能、故障报警和复位功能。 AD5770R包含五个14位分辨率的电流源DAC通道和一个14位分辨率的电流源和电流阱DAC通道。 通道0可配置为吸收高达60 mA的电流并提供高达300 mA的电流。通道1至通道5具有多个可编程输出电流源范围，可通过寄存器访问进行设置。 每个DAC在0.8 V至AVDD - 0.4 V的宽电源轨下工作，以优化电源效率和热功耗。 AD5770R在2.9 V至5.5 V的AVDD电源下工作，工作温度范围为 -40℃至 +105℃。
商品特性
- 6通道电流输出DAC
- 14位分辨率
- 可编程输出电流范围：
- 通道0：0 mA至300 mA、 -60 mA至 +300 mA、 -60 mA至0 mA
- 通道1：0 mA至140 mA、0 mA至250 mA
- 通道2：0 mA至55 mA、0 mA至150 mA
- 通道3、通道4、通道5：0 mA至45 mA、0 mA至100 mA
- 所有电流源输出范围可按比例缩小至0.5倍
- 1.25 V片上电压基准
- 集成精密基准电阻
- SPI接口
- 复位功能
- 输出电流监测
- 耐压电压监测
- 管芯温度监测
- 集成热关断功能
- 49球、4 mm×4 mm WLCSP封装
- 工作温度： -40℃至 +105℃
应用领域
- 光子学控制
- LED驱动器可编程电流源
- 电流模式偏置
