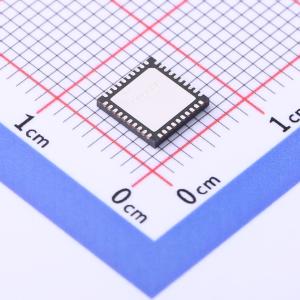

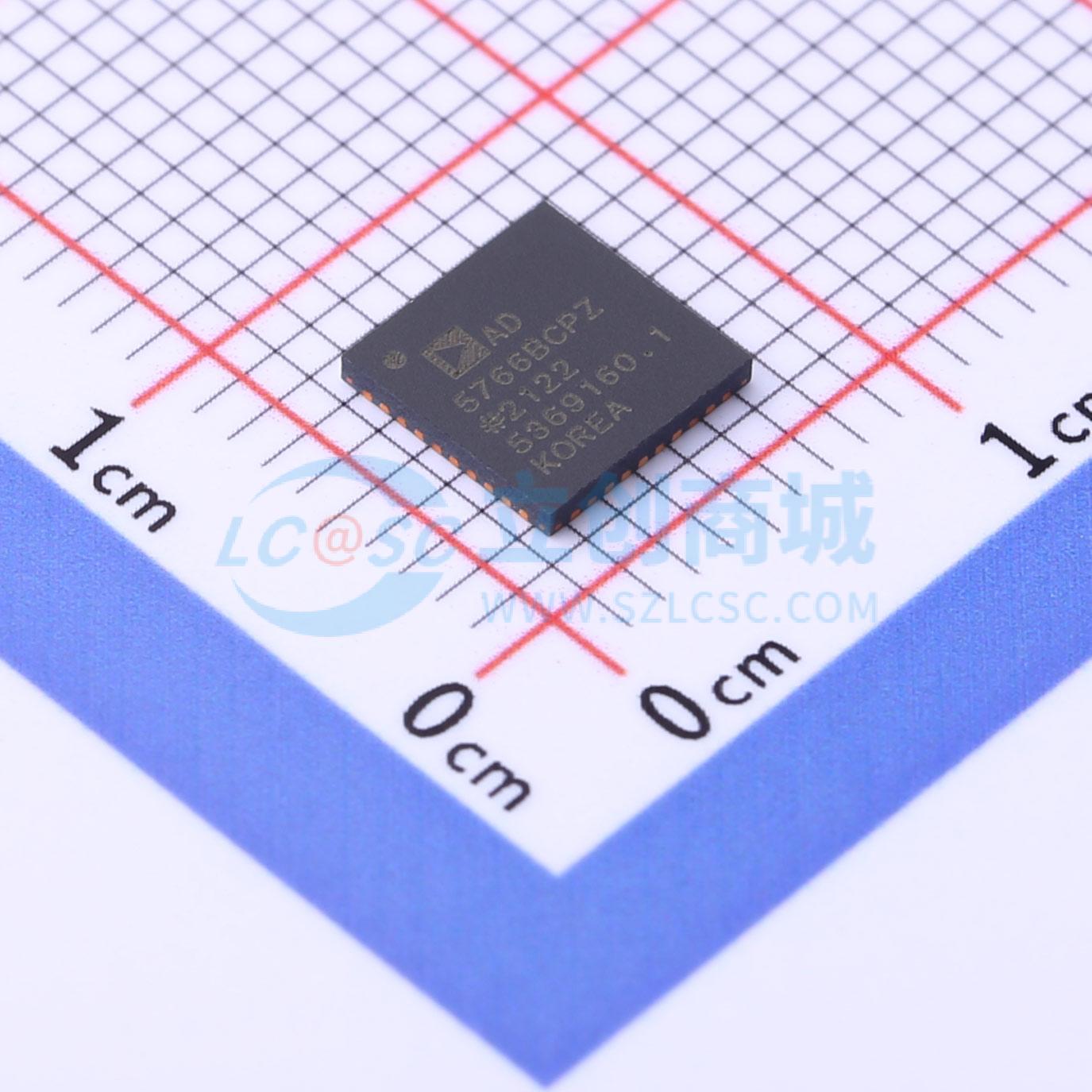

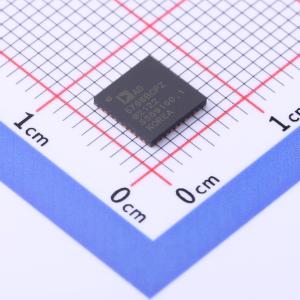

AD5766BCPZ-RL7

AD5766/AD5767是16通道、16位/12位电压输出的高密度DAC数模转换器（DAC）。 这些DAC通过外部2.5 V参考电压生成输出电压范围。根据所选的电压范围，可以调整输出量程的中点，使最小输出电压低至 -20 V，最大输出电压高达 +14 V。16个通道中的每一个都可以通过集成的输出电压多路复用器进行监控。 AD5766/AD5767集成了输出缓冲器，可吸收或提供高达20 mA的电流。结合这些缓冲器，可通过专用抖动引脚将低频信号叠加到每个DAC输出上。这些专用抖动引脚减少了类似外部实现所需的外部组件（如运算放大器或电阻器）的数量，从而简化了系统设计。外部组件的减少使AD5766/AD5767适用于磷化铟马赫 - 曾德尔调制器（InP MZM）偏置应用。 这些器件集成了上电复位（POR）电路，确保DAC输出在上电时被钳位到地，并保持该电平，直到配置好DAC的输出范围。所有DAC的输出通过寄存器配置进行更新，还具备用户可选DAC通道同时更新的功能。 AD5766/AD5767采用通用的4线串行接口，写模式下时钟速率高达50 MHz，兼容串行外设接口（SPI）、QSPI、MICROWIRE和DSP接口标准。AD5766/AD5767还包含一个用于1.8 V/3.3 V/5 V逻辑的VLOGIC引脚。 AD5766/AD5767提供4 mm×4 mm WLCSP封装和40引脚LFCSP封装。AD5766/AD5767的工作温度范围为 -40 ℃至 +105 ℃。

• 完整的16通道、12位/16位DAC
• 8种软件可编程输出范围：−20 V至0 V、−16 V至0 V、−10 V至0 V、−10 V至 +6 V、−12 V至 +14 V、−16 V至 +10 V、±5 V和±10 V
• 集成DAC输出缓冲器，输出电流能力为±20 mA
• 4 mm × 4 mm WLCSP封装和40引脚LFCSP封装
• 集成参考缓冲器
• 2个抖动信号输入引脚
• 通道监控多路复用器
• 1.8 V逻辑兼容性
• 温度范围： -40 ℃至 +105 ℃

• 马赫 - 曾德尔调制器偏置控制
• 光网络
• 仪器仪表
• 工业自动化
• 数据采集系统
• 模拟输出模块
