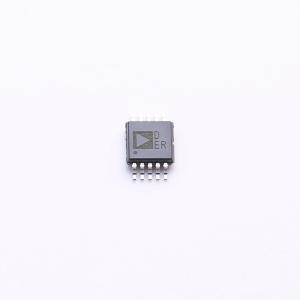

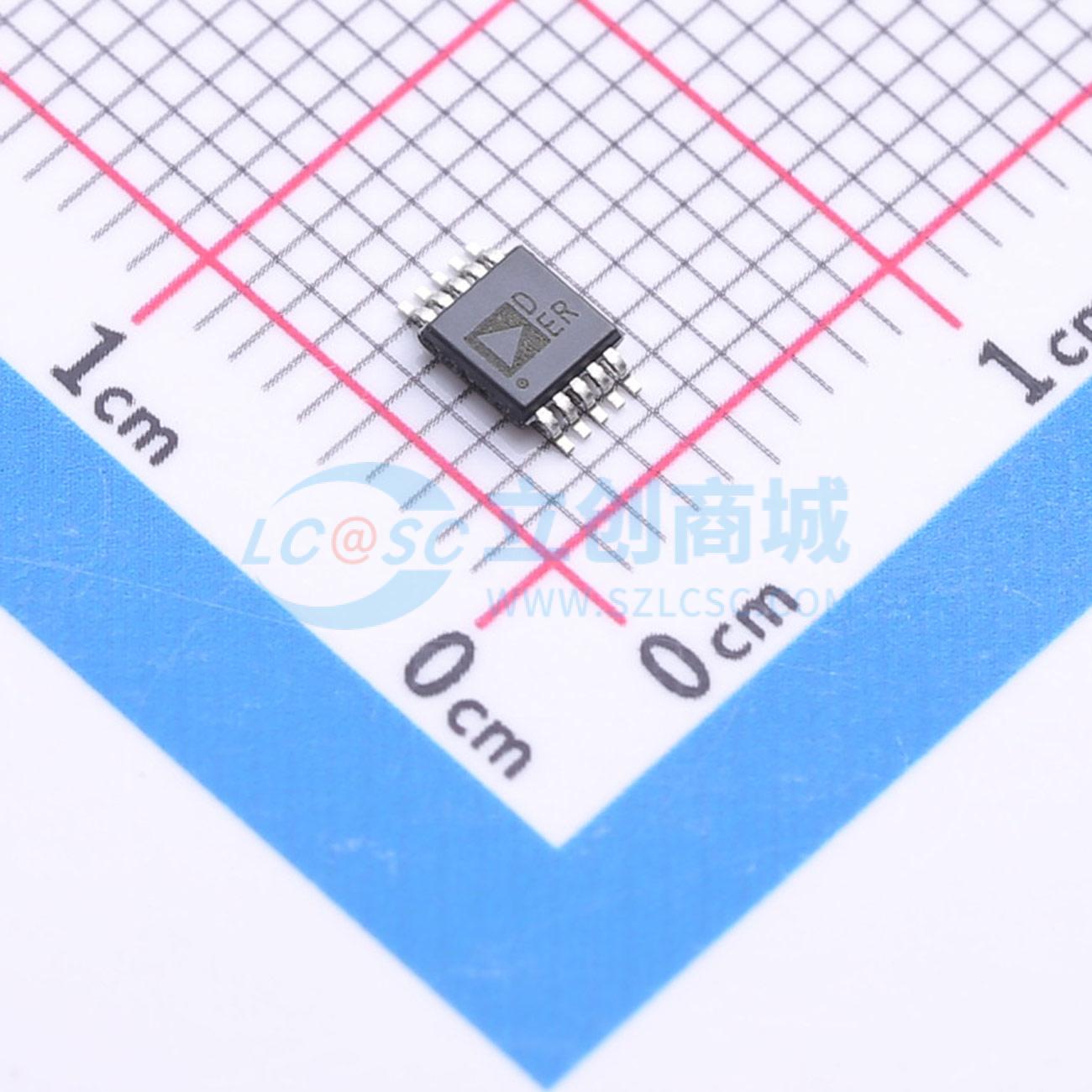

AD5541AARMZ

2.7 V 至 5.5 V，串行输入，电压输出，未缓冲 16 位 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.7V至5.5V、串行输入、电压输出、16/12位nanoDAC®，采用8引脚、3mm×3mmLFCSP封装
品牌名称: ADI(亚德诺)
商品型号: AD5541AARMZ
商品编号: C649791
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.165136克(g)

商品参数

商品概述

AD5541A 是一款单通道、16 位、串行输入、无缓冲电压输出的数模转换器 (DAC)，采用 2.7 V 至 5.5 V 单电源供电。 DAC 输出范围为 0 V 至 V_REF，保证单调，在 -40℃ 至 +125℃ 的整个指定温度范围内，无需调整即可实现 16 位 ±1 LSB 的积分非线性 (INL) 精度。AD5541A 提供 3 mm×3 mm、10 引脚 LFCSP 和 10 引脚 MSOP 封装。AD5541A - 1 提供 3 mm×3 mm、8 引脚 LFCSP 封装。 AD5541A 具有无缓冲输出，可实现 1 μs 的建立时间，且功耗低、失调误差小。它具备 11.8 nV/√Hz 的低噪声性能和低尖峰脉冲，适用于多种终端系统。 AD5541A 采用通用的三线接口，与 50 MHz SPI、QSPI、MICROWIRE 和 DSP 接口标准兼容。

商品特性

16 位分辨率
11.8 nV/√Hz 噪声谱密度
1 μs 建立时间
1.1 nV - sec 尖峰脉冲能量
0.05 ppm/℃ 温度漂移
5 kV HBM ESD 等级
3 V 供电时功耗 0.375 mW
2.7 V 至 5.5 V 单电源工作
硬件片选 (CS) 和加载 DAC (LDAC) 功能
50 MHz SPI/QSPI/MICROWIRE/DSP 兼容接口
上电复位将 DAC 输出清零

应用领域

自动测试设备
精密源测量仪器
数据采集系统
医疗仪器
通信基础设施设备
工业控制

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	1us
	输出类型	电压-非缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	外置
	数据速率	50MHz
	静态电流	125uA
