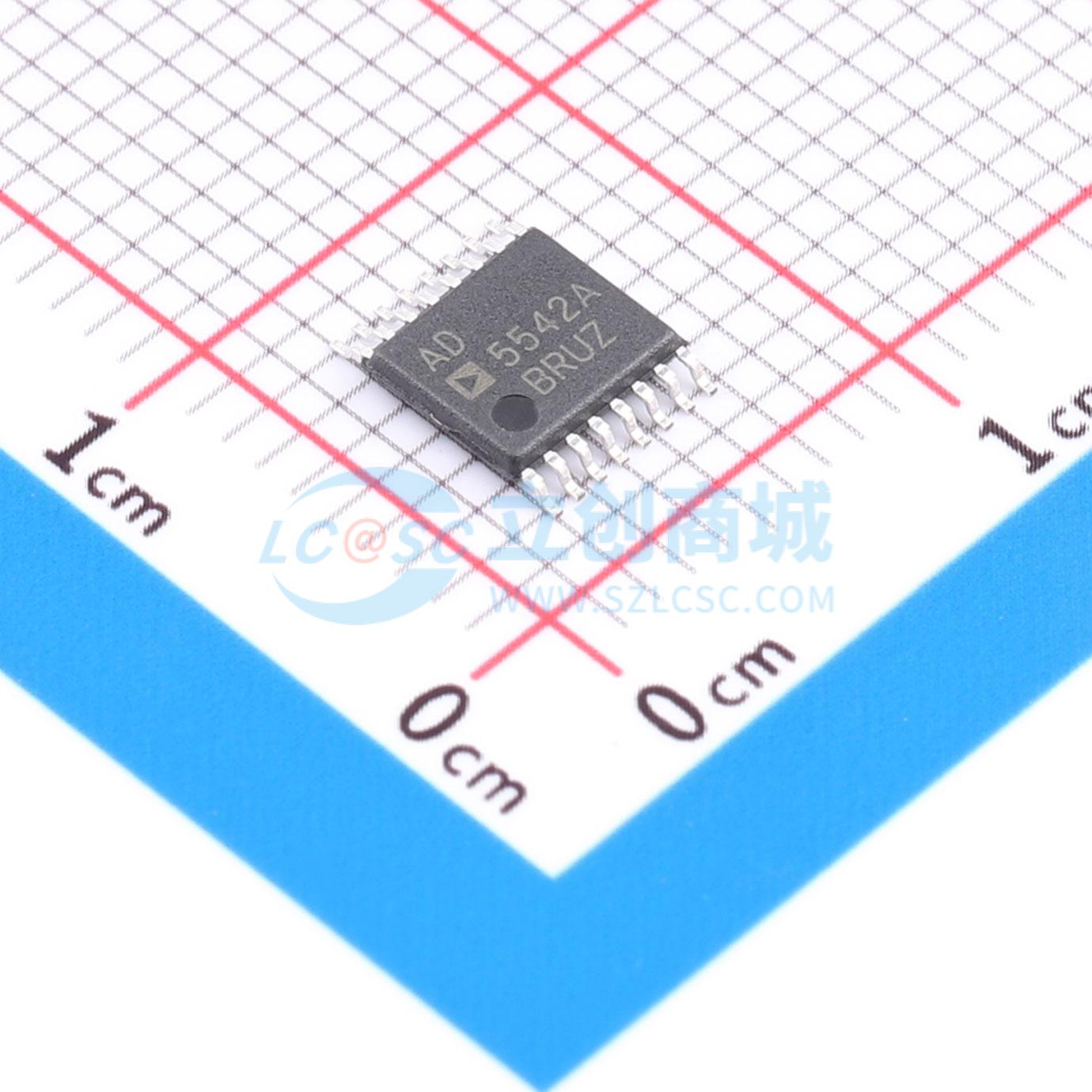

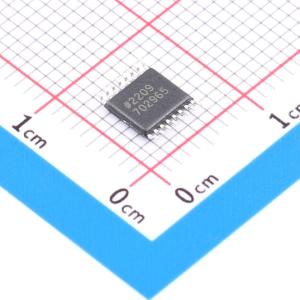

AD5542ABRUZ
12/16位分辨率数模转换器
- 描述
- 2.7V至5.5V、串行输入、电压输出、16/12位nanoDAC®,提供16引脚3MMX3MMLFCSP和16引脚TSSOP封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5542ABRUZ
- 商品编号
- C649803
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI;QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 1us | |
| 输出类型 | 电压-非缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | 50ppb/℃ | |
| 数据速率 | 50MHz | |
| 静态电流 | 125uA |
商品概述
AD5512A/AD5542A单通道、12/16位、串行输入、无缓冲电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电。器件的DAC输出范围为 0 V至V_REF,保证单调性,提供1 LSB INL精度(16位),无需调整,额定温度范围为 -40°C至 +85°C (AD5542A)或 -40°C至 +125°C (AD5512A)。 AD5512A/AD5542A提供无缓冲输出,建立时间为1 μs,失调误差小,非常适合高速开环控制应用。 AD5512A/AD5542A采用双极性工作模式,可产生 ±V_REF输出摆幅。二者还含有用于基准电压与模拟接地引脚的开尔文检测连接,以降低布局敏感度。 AD5512A/AD5542A提供16引脚LFCSP封装,AD5542A还提供10引脚LFCSP和16引脚TSSOP两种封装。AD5512A/AD5542A采用多功能三线式接口,并且与50MHz SPI、QSPI、MICROWIRE、DSP接口标准兼容。
商品特性
- 12/16位分辨率
- 1 LSB INL
- 噪声频谱密度:11.8 nV/√Hz
- 建立时间:1 μs
- 毛刺能量:1.1 nV-s
- 温度漂移:0.05 ppm/°C
- 5 kV HBM ESD额定值
- 当供电电压为3 V时,功耗为0.375 mW
- 单电源供电:2.7 V至5.5 V
- 硬件CLR和LDAC功能
- 50 MHz与SPI-/QSPI-/MICROWIRE-/DSP接口兼容
- 上电复位可将DAC输出设置至中量程
- 提供3 mm×3 mm、10/16引脚LFCSP和16引脚TSSOP封装
应用领域
- 自动测试设备
- 精密源测量仪器
- 数据采集系统
- 通信设备
