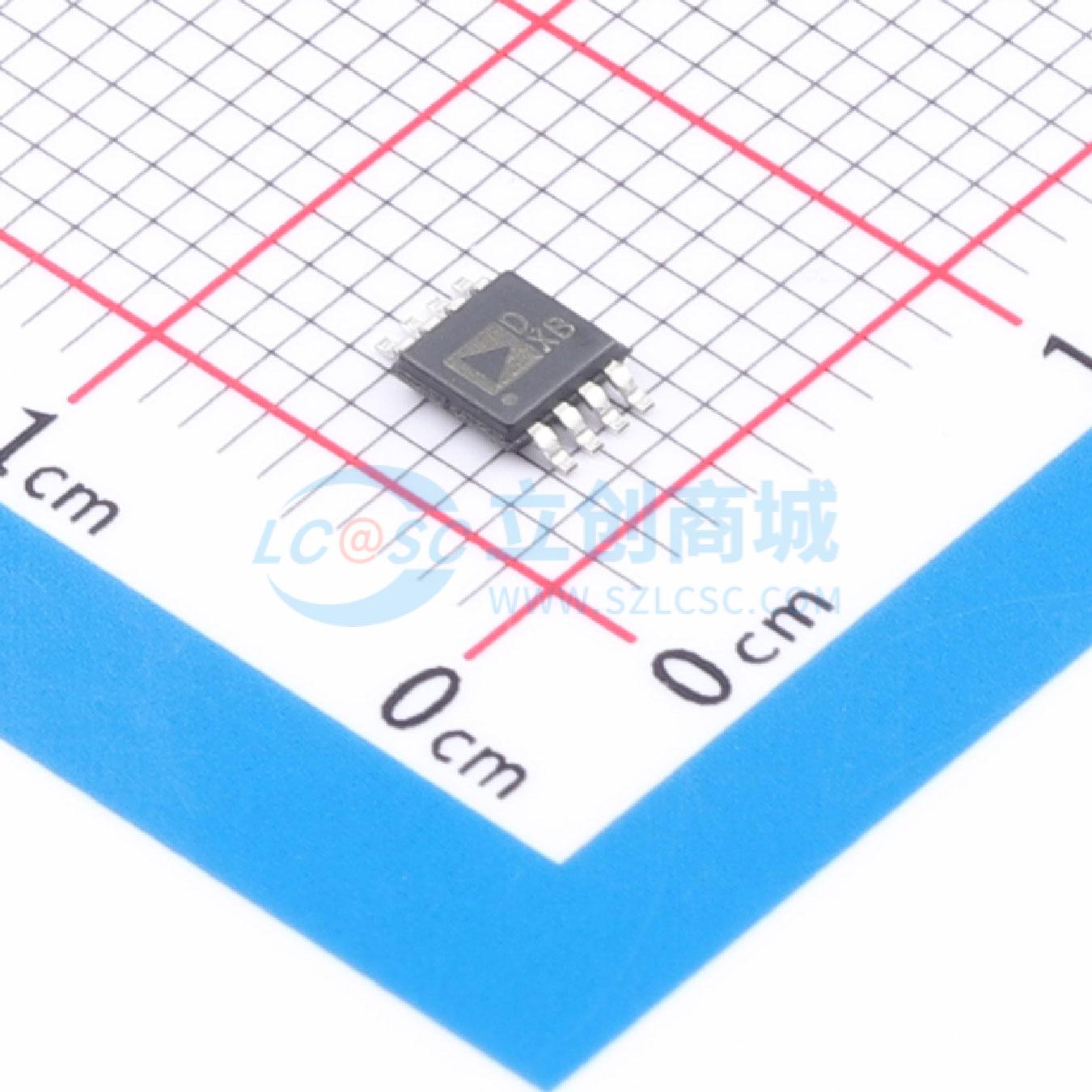

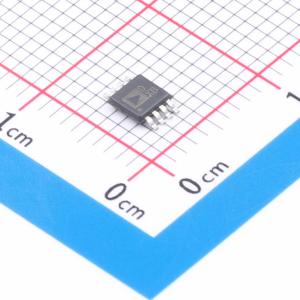

AD5543BRMZ
16/14位DAC具有低噪声和低功耗
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16 位 DAC 采用 μSOIC-8 封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5543BRMZ
- 商品编号
- C649812
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | 串行 | |
| 工作电压 | 4.5V~5.5V | |
| 稳定时间 | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 外置 | |
| 静态电流 | 10uA |
商品概述
AD5543/AD5553是精密的16位/14位、低功耗、电流输出、小尺寸数模转换器（DAC）。它们设计为采用单5 V电源供电，并带有±10 V乘法基准。 施加的外部基准电压VREF决定满量程输出电流。内部反馈电阻（RFB）与外部运算放大器配合使用时，可促进R - 2R网络和温度跟踪以实现电压转换。 串行数据接口提供高速、三线式、与微控制器兼容的输入，使用串行数据输入（SDI）、时钟（CLK）和片选（CS）。 AD5543/AD5553采用超紧凑的3 mm×4.7 mm 8引脚MSOP和8引脚SOIC封装。
商品特性
- 16位分辨率（AD5543）
- 14位分辨率（AD5553）
- ±1 LSB微分非线性（DNL）
- ±1 LSB积分非线性（INL）
- 低噪声：12 nV/√Hz
- 低功耗：IDD = 10 μA
- 0.5 μs建立时间
- 四象限乘法基准输入
- 当VREF = 10 V时，满量程电流为2 mA ± 20%
- 内置RFB便于电压转换
- 三线式接口
- 超紧凑的8引脚MSOP和8引脚SOIC封装
应用领域
- 自动测试设备
- 仪器仪表
- 数字控制校准
- 工业控制可编程逻辑控制器
