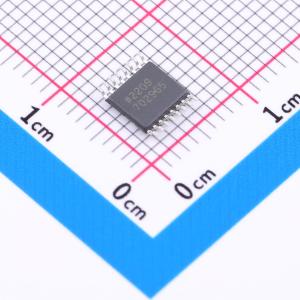

温馨提醒：图片仅供参考，商品以实物为准

AD5542ABRUZ-REEL7

2.7 V 至 5.5 V，串行输入，电压输出，12/16 位 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.7V至5.5V、串行输入、电压输出、16/12位nanoDAC®，提供16引脚3MMX3MMLFCSP和16引脚TSSOP封装
品牌名称: ADI(亚德诺)
商品型号: AD5542ABRUZ-REEL7
商品编号: C649804
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

AD5512A/AD5542A 是单通道、12/16 位、串行输入、无缓冲电压输出的数模转换器 (DAC)，采用 2.7 V 至 5.5 V 单电源供电。DAC 输出范围为 0V 至 V_REF，保证单调性，在 -40℃ 至 +85℃（AD5542A）或 -40℃ 至 +125℃（AD5512A）的全指定温度范围内，无需调整即可实现 16 位 1 LSB 的积分非线性 (INL) 精度。 AD5512A/AD5542A 提供无缓冲输出，建立时间为 1 μs，失调误差低，非常适合高速开环控制。 AD5512A/AD5542A 具备双极性工作模式，可产生 ±V_REF 的输出摆幅。该器件还包含用于参考电压和模拟地引脚的开尔文检测连接，以降低布局敏感度。 AD5512A/AD5542A 采用 16 引脚 LFCSP 封装，AD5542A 还提供 10 引脚 LFCSP 和 16 引脚 TSSOP 封装。AD5512A/AD5542A 使用通用的三线接口，兼容 50 MHz 的 SPI、QSPI、MICROWIRE 和 DSP 接口标准。

商品特性

12/16 位分辨率
1 LSB 积分非线性 (INL)
11.8 nV/√Hz 噪声谱密度
1 μs 建立时间
1.1 nV·s 毛刺能量
0.05 ppm/℃ 温度漂移
5 kV 人体模型 (HBM) 静电放电 (ESD) 等级
3 V 电源下功耗为 0.375 mW
2.7 V 至 5.5 V 单电源工作
硬件清零 (CLR) 和加载数模转换器 (LDAC) 功能
兼容 50 MHz SPI/QSPI/MICROWIRE/DSP 接口
上电复位将 DAC 输出清零至中间量程
提供 3 mm×3 mm、10/16 引脚 LFCSP 封装

应用领域

自动测试设备
精密源测量仪器
数据采集系统
通信设备

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	1us
	输出类型	电压-非缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	基准电压源温漂	50ppb/℃
	数据速率	50MHz
	静态电流	125uA
