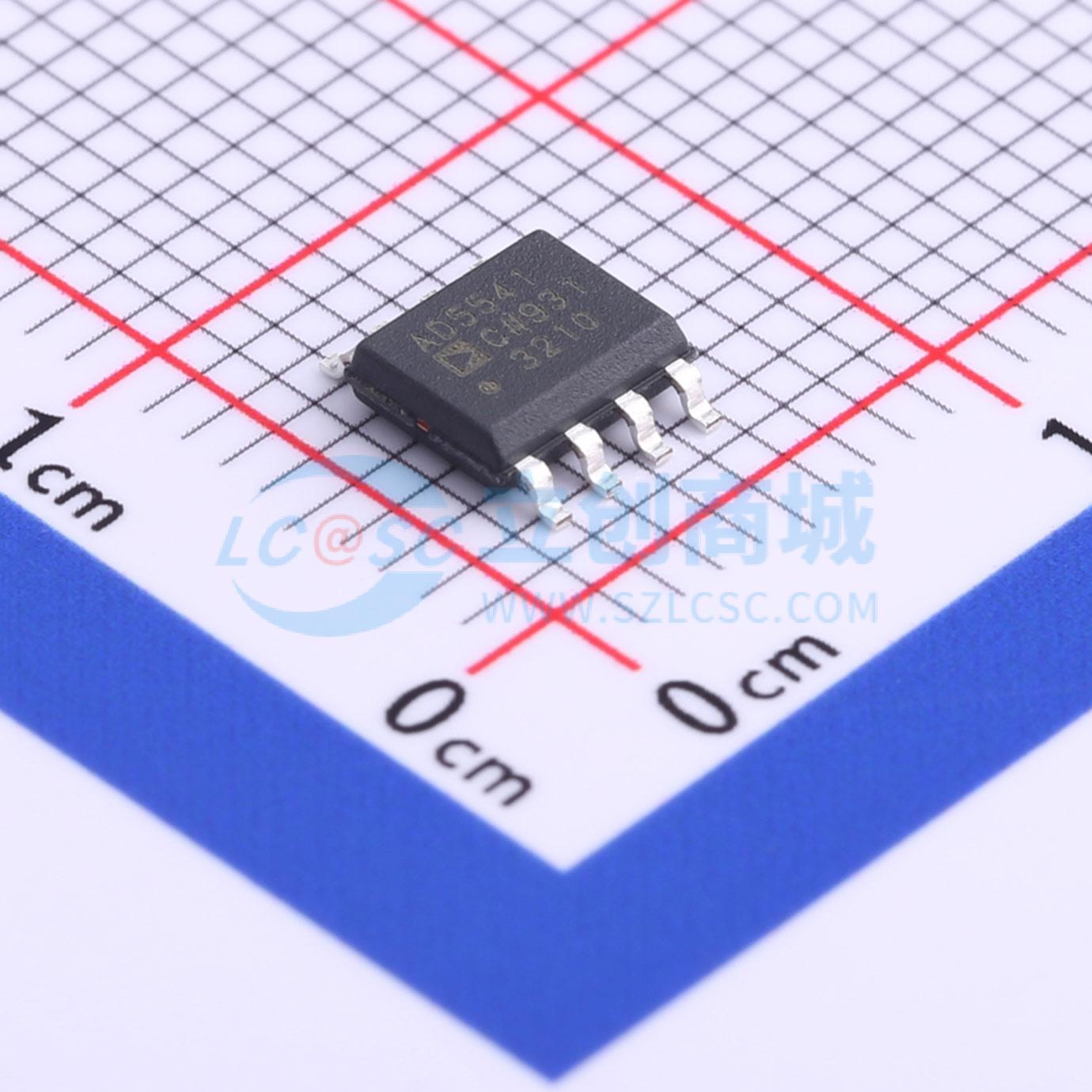

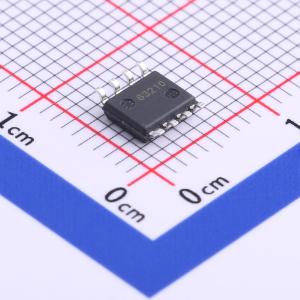

AD5541CRZ-REEL7

2.7 V 至 5.5 V，串行输入，电压输出，16 位 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.7 V至5.5 V、串行输入、电压输出、16位DAC
品牌名称: ADI(亚德诺)
商品型号: AD5541CRZ-REEL7
商品编号: C649795
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

AD5541/AD5542是单通道、16位、串行输入、电压输出的数模转换器（DAC），采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF。 DAC输出范围从0 V到VREF，且保证单调，在-40℃至+85℃的整个指定温度范围内，无需调整即可实现16位1 LSB的积分非线性（INL）精度。AD5541/AD5542提供无缓冲输出，具有1 μs的建立时间，且功耗低、失调误差小。AD5541/AD5542的噪声性能低至11.8 nV/√Hz，毛刺小，适用于多种终端系统。 AD5542可工作在双极性模式，产生±VREF的输出摆幅。AD5542还为参考电压和模拟地引脚提供开尔文检测连接，以降低布局敏感性。 AD5541/AD5542采用通用的三线接口，与SPI、QSPIrx、MICROWIRE和DSP接口标准兼容。AD5541/AD5542提供8引脚和14引脚SOIC封装。

商品特性

完整的16位性能
3 V和5 V单电源供电
低功耗，仅0.625 mW
1 μs建立时间
无缓冲电压输出，可直接驱动60 kΩ负载
兼容SPI/QSPI/MICROWIRE接口标准
上电复位将DAC输出清零（单极性模式）
人体模型（HBM）静电放电（ESD）等级为5 kV
低毛刺：1.1 nV·s

应用领域

数字增益和失调调整
自动测试设备
数据采集系统
工业过程控制

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	1us
	输出类型	电压-非缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	数据速率	25MHz
	静态电流	125uA
