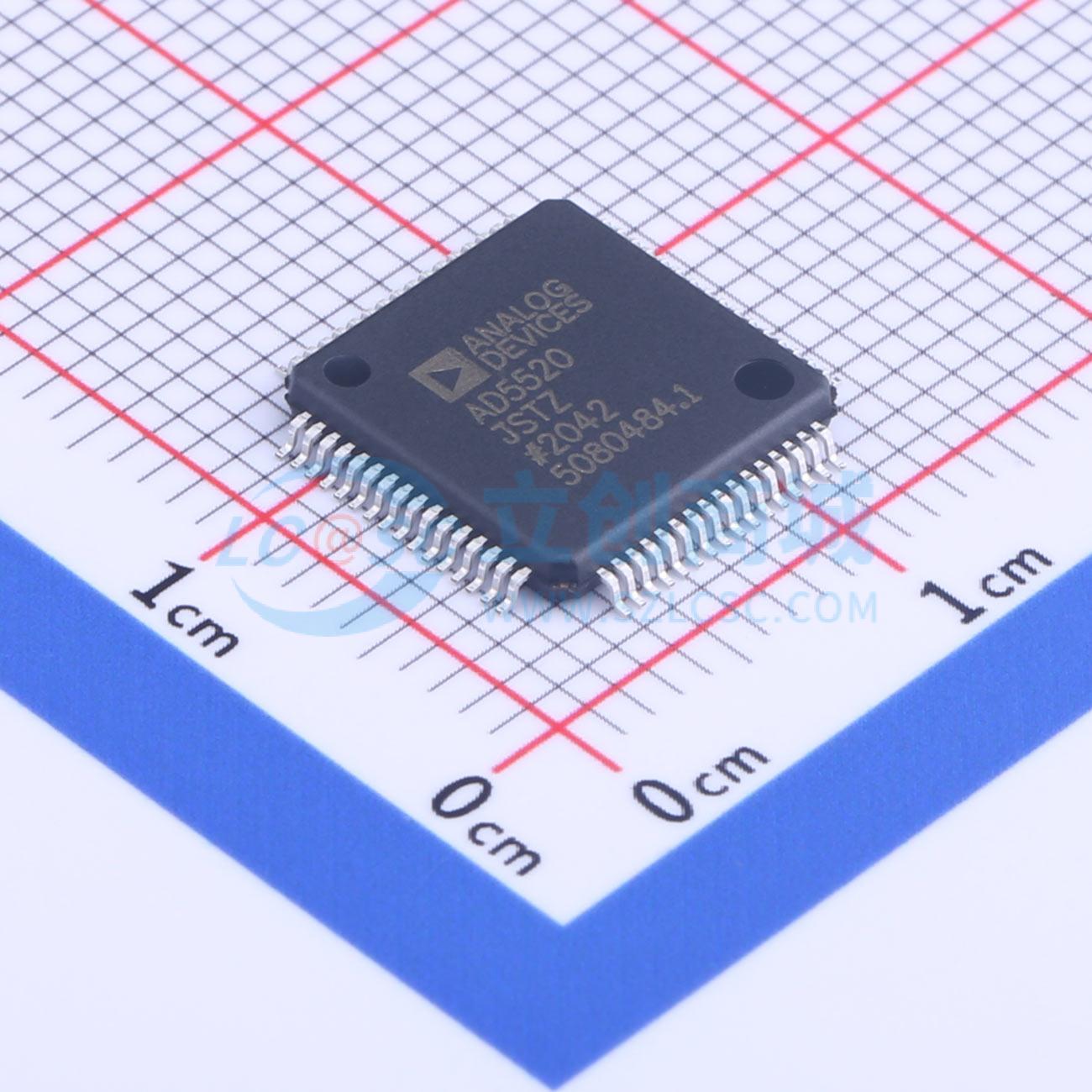

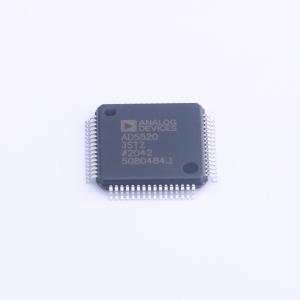

温馨提醒：图片仅供参考，商品以实物为准
AD5520JSTZ
单通道每针参数测量单元 (PPMU)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单位引脚参数测量单元/信号源测量单元
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5520JSTZ
- 商品编号
- C649777
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 5.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 放大器数 | 单路 | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 输入失调电压(Vos) | 5000uV |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10000nV/℃ | |
| 共模抑制比(CMRR) | 95dB | |
| 输入偏置电流(Ib) | 3000pA | |
| 输入失调电流(Ios) | 20nA | |
| 输入失调电流温漂(Ios TC) | 50pA/℃ |
商品概述
AD5520是一款单通道每针参数测量单元（PPMU），用于半导体自动测试设备。该部件也适用于作为仪器应用中的源测量单元。它包含可编程模式，可以强制引脚电压并测量相应的电流，或者强制电流并测量电压。AD5520可以通过其板载强制放大器在±11 V范围内或用户可编程的高达±4 mA的电流范围内进行强制/测量。更宽的电流范围需要外部放大器。该器件提供了强制感应功能，以确保在测试引脚处的准确性。还提供了一个保护输出来驱动强制/感应对的屏蔽层。AD5520采用64引脚LQFP封装。
应用领域
- 自动测试设备
- 每针PMU
- 共享针脚PMU
- 设备电源仪器
- 源测量
- 参数测量
- 精度测量
