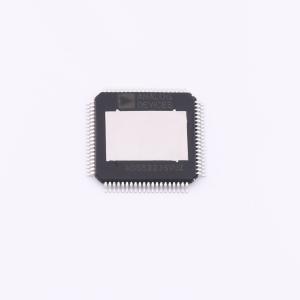

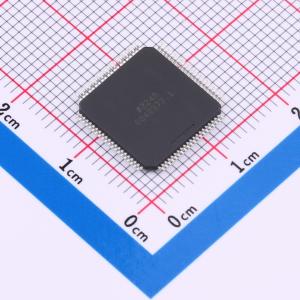

温馨提醒：图片仅供参考，商品以实物为准
AD5522JSVUZ
四通道参数测量单元，集成16位电平设置DAC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成16位电平设置DAC的四参数测量单元
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5522JSVUZ
- 商品编号
- C649778
- 商品封装
- TQFP-80-EP(12x12)
- 包装方式
- 托盘
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | 16 | |
| 通道数 | 4 | |
| 工作电压 | -23V~-5V；10V~28V | |
| 接口类型 | SPI；LVDS | |
| 芯片类型 | - | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | - | |
| 静态电流(Iq) | - | |
| 积分非线性 | - | |
| 功能特性 | 可编程增益；内置温度传感器 | |
| ADC架构 | - | |
| 微分非线性 | 1LSB |
商品特性
- 四参数测量单元 (PMU) 具备 FV、FI、FN（高阻抗）、MV、MI 功能
- 4 个可编程电流量程（内部 RSENSE）：±5 μA、±20 μA、±200 μA 和 ±2 mA
- 1 个可编程电流量程，最高可达 ±80 mA（外部 RSENSE）
- 22.5 V FV 量程，支持不对称操作
- 集成 16 位 DAC，可提供可编程电平
- 片上增益和失调校正
- 低电容输出，适用于无继电器系统
- 每个通道均有片上比较器
- FI 电压钳位和 FV 电流钳位
- 保护驱动放大器
- 系统 PMU 连接
- 可编程温度关断
- 兼容 SPI 和 LVDS 的接口
- 带外露焊盘（顶部或底部）的紧凑型 80 引脚 TQFP 封装
应用领域
- 自动化测试设备 (ATE)
- 每引脚参数测量单元
- 导通性和泄漏测试
- 器件电源
- 仪器仪表
- 源测量单元 (SMU)
- 精密测量
