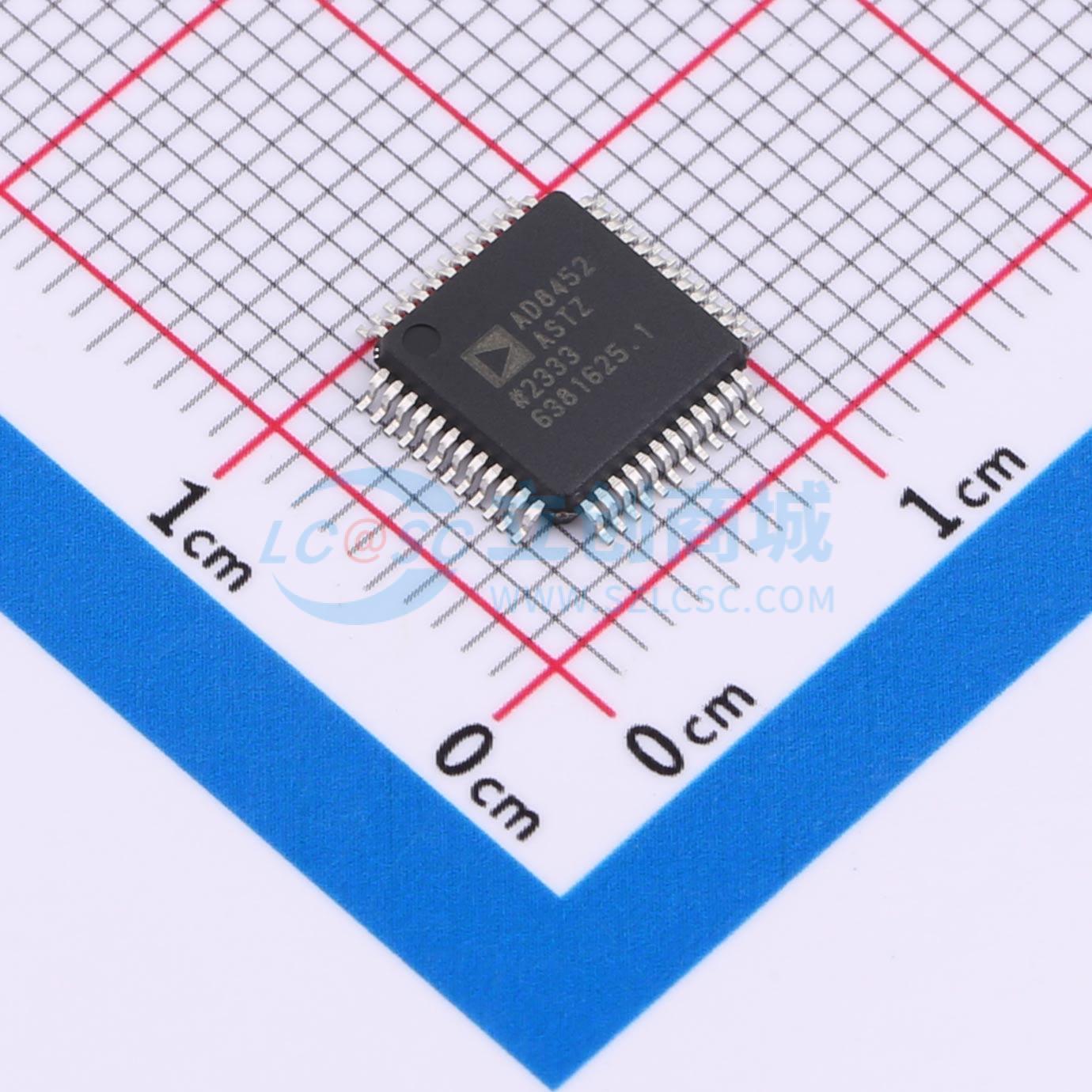

温馨提醒：图片仅供参考，商品以实物为准
AD8452ASTZ-RL
用于电池测试和化成系统的精密集成模拟前端、控制器和脉宽调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AD8452将精密模拟前端控制器、开关模式电源（SMPS）和脉宽调制器（PWM）驱动器集成在单硅平台上，适用于大规模电池测试和化成制造。精密仪表放大器（in - amp）测量电池的充放电电流，同样精确的差分放大器测量电池电压。内部激光微调电阻网络分别将仪表放大器和差分放大器的增益设置为66 V/V和0.4 V/V，并在额定工作温度范围内稳定AD8452的性能
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8452ASTZ-RL
- 商品编号
- C652864
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 6V~60V | |
| 充电饱和电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD8452将精密模拟前端控制器、开关模式电源（SMPS）和脉宽调制器（PWM）驱动器集成到单硅平台，适用于大规模电池测试和化成制造。精密仪表放大器（in-amp）测量电池充放电电流，同样精确的差分放大器测量电池电压。内部激光微调电阻网络设定仪表放大器和差分放大器的增益（分别为66 V/V和0.4 V/V），并在额定工作温度范围内稳定AD8452的性能。
通过向ISET和VSET输入施加精确的控制电压，可设定所需的电池循环电流和电压水平。实际的充放电电流水平通过（通常为高功率、高精度的分流电阻）进行检测，其阻值根据系统参数精心选择。恒流（CC）和恒压（CV）环路积分之间的切换瞬间自动完成，且对观察者完全透明。MODE输入为逻辑高电平时选择充电或放电模式（高电平为充电，低电平为放电）。
AD8452采用节省空间的48引脚、7 mm×7 mm×1.4 mm LQFP封装，工作温度范围为-40°C至+85°C，具备出色的性能、功能和整体可靠性，简化了设计。
商品特性
- 适用于20 Ah及以下系统的CC和CV电池测试及化成模式，具备透明自动切换功能
- 精确测量电压和电流
- 独立反馈控制模块
- 高精度、工厂微调的仪表放大器和差分放大器 电流检测仪表放大器增益：66 V/V 电压检测差分放大器增益：0.4 V/V
- 温度稳定性好：失调电压漂移 < 0.6 μV/°C（最大值）
- 增益漂移：< 3 ppm/°C（最大值）
- 电流检测共模抑制比：最小120 dB
- 常用的SMPS充放电控制
- 内部斜坡电压实现高PWM线性度
- 50 kHz至300 kHz用户可控开关频率
- 带可调相移的同步输出或输入
- 可编程软启动
应用领域
- 电池化成和测试
- 具备回收能力的高效电池测试系统
- 电池调理（充放电）系统
