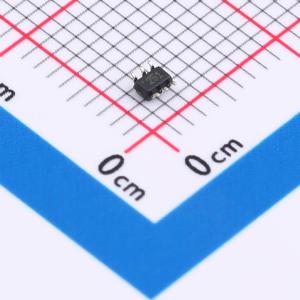

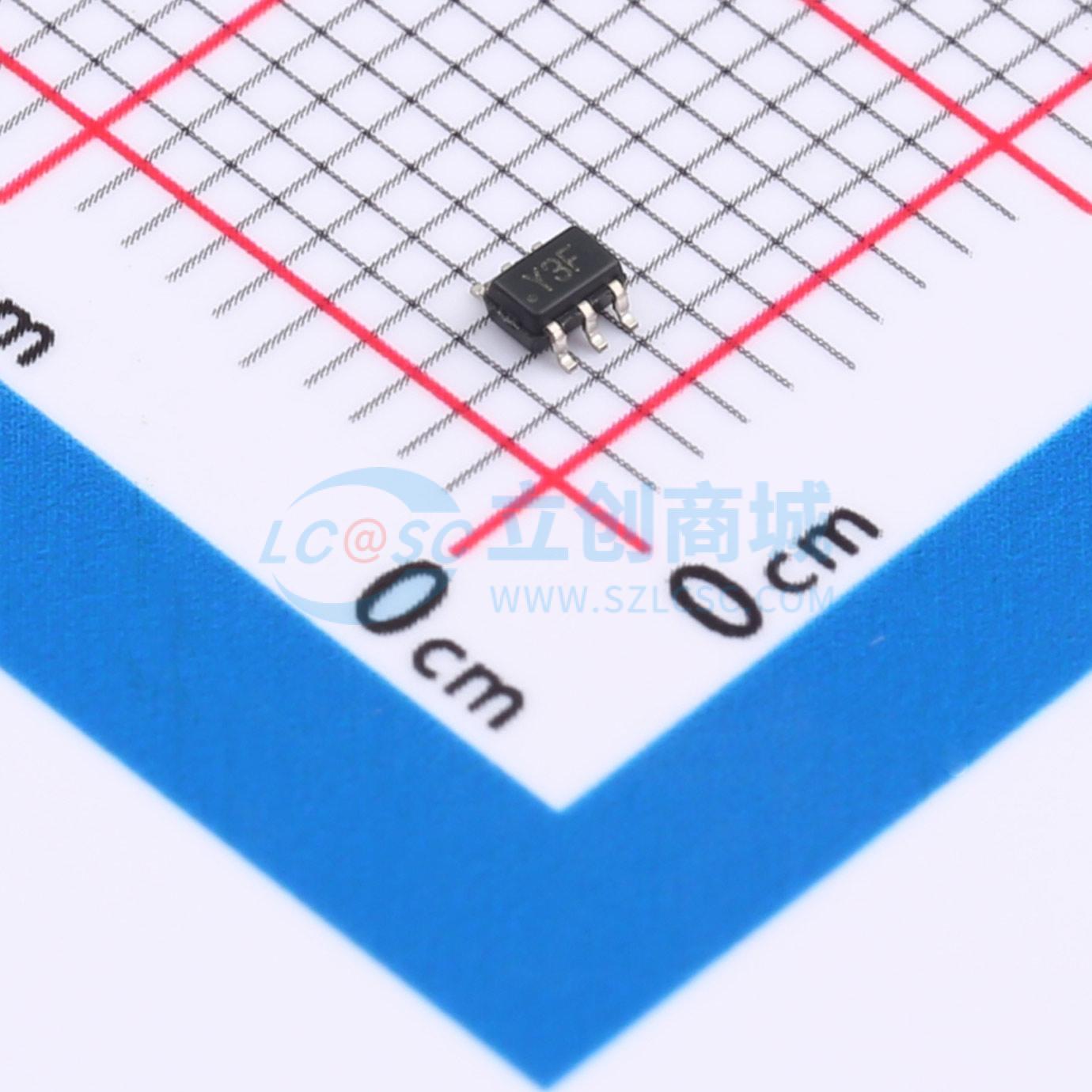

AD8468WBKSZ-R7
轨到轨、快速、低功耗 2.5 V 至 5.5 V 单电源 TTL/CMOS 比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 轨到轨、快速、低功耗、2.5 V至5.5 V、单电源TTL/CMOS比较器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8468WBKSZ-R7
- 商品编号
- C652872
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 3mV | |
| 输入偏置电流(Ib) | 400nA | |
| 传播延迟(tpd) | 40ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 输出模式 | CMOS；TTL | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 550uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 输入失调电流(Ios) | 1000nA |
商品概述
AD8468是一款采用专有XFCB2.0工艺制造的高速比较器。该比较器功能极为多样且易于使用。其特性包括输入范围为 -0.2 V至VCC + 0.2 V、低噪声、TTL/CMOS兼容输出驱动器和关断输入。在典型电源电流为500 μA、过驱动电压为10 mV的情况下，驱动15 pF负载时，该器件的传播延迟为40 ns。 灵活的电源方案使该器件能够在2.5 V单正电源下工作，输入信号范围为 -0.2 V至 +2.7 V；也可在高达5.5 V的正电源下工作，输入信号范围为 -0.2 V至 +5.7 V。 TTL/CMOS兼容输出级设计用于驱动高达15 pF的负载，并满足完整的额定时序规格。当增加额外电容时，其性能会以平稳且线性的方式下降。比较器的输入级对大输入过驱动提供强大的保护，当超出有效输入信号范围时，输出不会发生相位反转。 AD8468采用小型6引脚SC70封装，具有单端输出和关断引脚。
商品特性
- 在VCC = 2.5 V至5.5 V时，实现全摆幅规格
- 输入共模电压范围为 -0.2 V至VCC + 0.2 V
- 低毛刺CMOS/TTL兼容输出级
- 40 ns传播延迟
- 低功耗：2.5 V时为2 mW
- 关断引脚
- 电源抑制比 > 60 dB
- 工作温度范围为 -40°C至 +125°C
- 符合汽车应用要求
应用领域
- 汽车应用
- 高速仪器仪表
- 时钟和数据信号恢复
- 逻辑电平转换
- 高速线路接收器
- 阈值检测
- 峰值和过零检测器
- 高速触发电路
- 脉宽调制器
- 电流/电压控制振荡器
