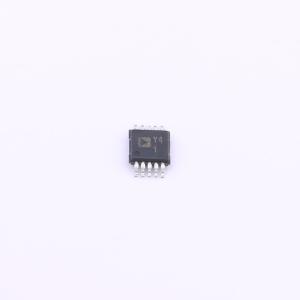

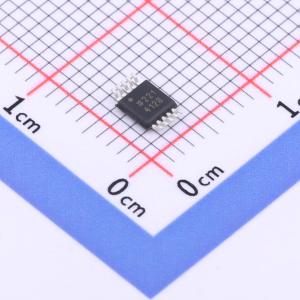

AD8475BRMZ-R7

AD8475是一款全差分衰减放大器，集成了精密增益电阻。它可提供精密衰减（衰减系数为0.4或0.8）、共模电平转换、单端到差分转换以及输入过压保护功能。在单5 V电源供电时，功耗仅为16 mW。 AD8475是一款易于使用的完全集成式精密增益模块，专为在单电源下处理高达±10 V的信号电平而设计。它提供了一个完整的接口，使工业级信号能直接与低压高性能16位或18位单电源逐次逼近（SAR）模数转换器（ADC）的差分输入范围兼容。 AD8475提供两种标准的引脚可选增益选项：0.4和0.8。该器件的增益通过驱动对应适当增益的输入引脚来设置。 AD8475还能在单5 V电源下工作时，为高达±15 V的大工业输入电压提供过压保护。VOCM引脚可调节输出电压共模，以实现精密电平转换，从而匹配ADC的输入范围并最大化动态范围。 AD8475与SAR、Σ - Δ和流水线转换器配合使用效果极佳。该器件的高电流输出级使其能够以极小的误差驱动许多ADC的开关电容前端电路。 与市场上的许多差分驱动器不同，AD8475是一款高精度放大器。其最大输出失调为500 μV，输出噪声为10 nV/√Hz，总谐波失真加噪声（THD + N）为−112 dB，因此AD8475与高精度转换器搭配使用效果很好。考虑到其低功耗和高精度，具有摆率增强功能的AD8475速度极快，在4 MSPS采集速率下可达到18位精度。 AD8475提供节省空间的16引脚3 mm×3 mm LFCSP封装和10引脚MSOP封装。它在−40℃至+85℃的温度范围内完全符合规格要求。

• 精密衰减：G = 0.4，G = 0.8
• 全差分或单端输入/输出
• 差分输出，专为驱动精密ADC而设计
• 可驱动开关电容和Σ - Δ ADC
• 轨到轨输出
• VOCM引脚可调节输出共模电压
• 强大的过压保护，最高可达±15 V
• 单电源：3 V至10 V
• 双电源：±1.5 V至±5 V
• 高性能
• 适合驱动高达4 MSPS的18位转换器
• 输出噪声为10 nV/√Hz
• 增益漂移为3 ppm/℃
• 最大输出失调为500 μV
• 压摆率为50 V/μs
• 低功耗：电源电流为3.2 mA

• ADC驱动器
• 差分仪表放大器构建模块
• 单端到差分转换器
