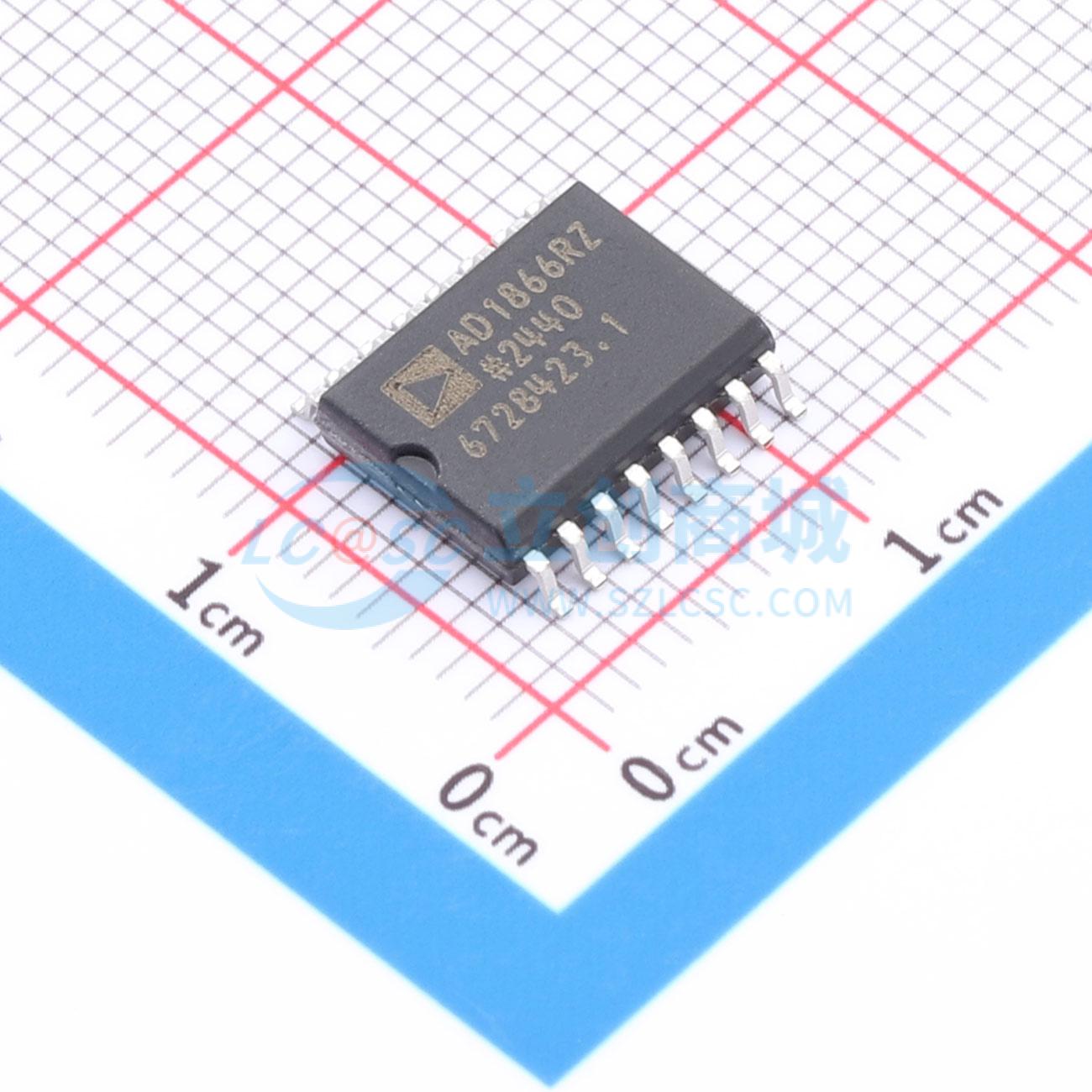

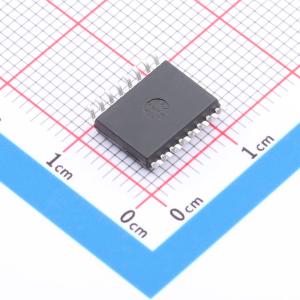

温馨提醒：图片仅供参考，商品以实物为准

AD1866RZ

单电源、双通道16位音频DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD1866是一款完整的双路16位DAC，只需单路+5 V电源供电，即可实现出色性能。它采用了亚德诺半导体（Analog Devices）的ABCMOS晶圆制造工艺。该单片芯片集成了CMOS逻辑元件、双极和MOS线性元件以及激光微调薄膜电阻元件
品牌名称: ADI(亚德诺)
商品型号: AD1866RZ
商品编号: C649050
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.828克(g)

商品参数

商品概述

AD1866是一款完整的双路16位DAC，只需单个+5 V电源供电，即可提供出色的性能。它采用亚德诺半导体（Analog Devices）的ABCMOS晶圆制造工艺制造。该单片芯片包含CMOS逻辑元件、双极和MOS线性元件以及激光微调薄膜电阻元件。精心的设计和布局技术实现了低失真、低噪声、高通道隔离度和低功耗。 AD1866芯片上的DAC采用部分分段架构。每个DAC的前三位最高有效位（MSB）被分段为7个元件。13位最低有效位（LSB）采用标准的R - 2R技术生成。分段和R - 2R电阻经过激光微调，可实现极低的总谐波失真。AD1866无需去毛刺电路或微调电路。每个DAC都配备了一个高性能输出放大器。这些放大器具有快速建立时间和高转换速率，可在高达±1 mA的负载电流下产生±1 V的信号。缓冲输出信号范围为1.5 V至3.5 V。2.5 V参考电压无需“伪地”网络。多功能数字接口使AD1866可直接连接到所有数字滤波器芯片。快速CMOS逻辑元件支持高达16 MHz的输入时钟速率。这允许每个通道以采样频率（其中Fₛ = 44.1 kHz）的2倍、4倍、8倍或16倍运行。AD1866的数字输入引脚与TTL和+5 V CMOS兼容。

商品特性

双路串行输入、电压输出DAC
单+5 V电源供电
总谐波失真加噪声（THD+N）为0.005%
低功耗 - 50 mW
通道隔离度为115 dB
支持s倍过采样
16引脚塑料双列直插式封装（DIP）或小外形集成电路封装（SOIC）

应用领域

多媒体工作站
PC音频扩展卡
便携式CD和数字音频磁带（DAT）播放器
汽车CD和数字音频磁带（DAT）播放器
噪声消除

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(47个/管，最小起订量 1 个)

个

起订量：1 个47个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	通道数	2
	工作电压	4.75V~5.25V
	接口类型	-

	属性	参数值
	工作温度	-35℃~+85℃
	基准电压源	内置
	基准电压值	2.5V
	数据速率	13.5MHz
	采样率	352800Hz
