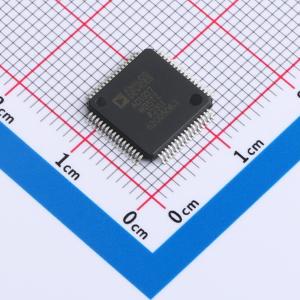

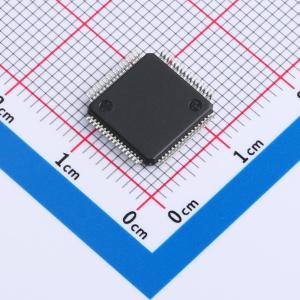

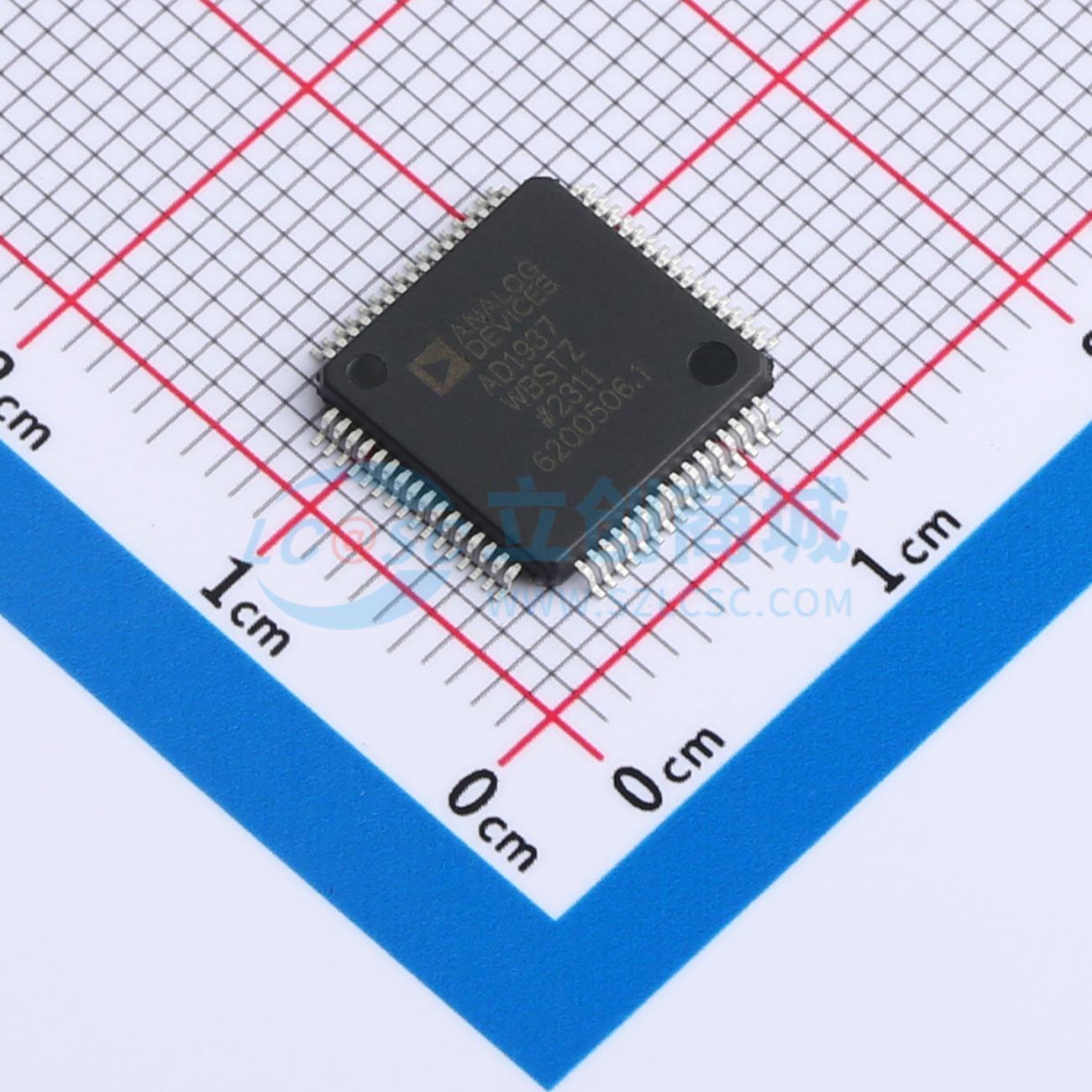

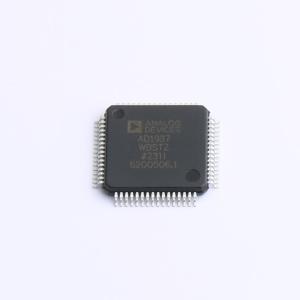

AD1937WBSTZ

四通道ADC/八通道DAC，带PLL的192 kHz, 24位编解码器

描述: 高性能单芯片编解码器，提供四个差分输入ADC和八个差分输出DAC，使用Analog Devices的多比特Σ-Δ架构。内置IC端口，允许微控制器调整音量和其他参数。支持24位和8kHz至192kHz采样率。
品牌名称: ADI(亚德诺)
商品型号: AD1937WBSTZ
商品编号: C649060
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.116667克(g)

商品概述

AD1937是一款高性能的单芯片编解码器，它提供了四个具有差分输入的模拟到数字转换器（ADCs）和八个具有差分输出的数字到模拟转换器（DACs），采用了Analog Devices, Inc.专利的多位sigma-delta架构。包含了一个I2C端口，允许微控制器调整音量及许多其他参数。AD1937工作于3.3V的数字和模拟电源下。AD1937有64引脚（差分输出）LQFP封装可供选择。

AD1937设计时考虑了低电磁干扰（EMI）。这一点在系统和电路设计架构中都得到了体现。通过使用板载PLL从LR（帧）时钟或外部晶体导出主时钟，AD1937消除了对外部高频主时钟的需求，并且还可以与抑制位时钟一起使用。DACs和ADCs的设计采用了最新的Analog Devices连续时间架构，以进一步减少EMI。通过使用3.3V供电，功耗被最小化，从而进一步降低了辐射。

商品特性

PLL生成的时钟或直接主时钟
低EMI设计
112 dB DAC/107 dB ADC动态范围和信噪比
−96 dB THD + N
单3.3 V电源
支持5 V逻辑输入
支持24位和8 kHz至192 kHz采样率
差分ADC输入
差分DAC输出
带自动渐变功能的对数音量控制
可通过I2C控制以提高灵活性
软件可控的无咔嗒声静音
软件关断
支持右对齐、左对齐、I2S和TDM模式
主模式和从模式，最高支持16通道输入/输出
提供64引脚LQFP封装
适用于汽车应用

应用领域

汽车音频系统
家庭影院系统
机顶盒
数字音频效果处理器

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(160个/托盘，最小起订量 1120 个)

个

起订量：1120 个160个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	接口类型	串行
	数据速率	-

	属性	参数值
	工作电压	3.3V
	工作温度	-40℃~+125℃
