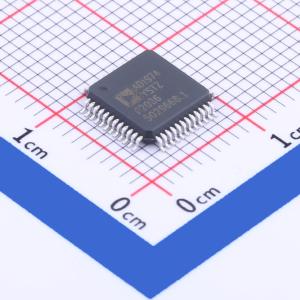

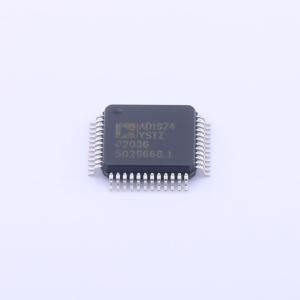

温馨提醒：图片仅供参考，商品以实物为准
AD1974YSTZ
四路ADC，内置PLL，192 kHz，24位编解码器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD1974YSTZ
- 商品编号
- C649070
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 24 | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 接口类型 | SPI；I2S | |
| 工作温度 | -40℃~+105℃ |
商品概述
一款高性能单芯片ADC，采用专利多位Σ-Δ架构，提供四个带差分输入的模数转换器（ADC）。它包含一个SPI端口，允许微控制器实现静音功能并调整许多其他参数。该芯片采用3.3V数字和模拟电源供电，提供单端输出48引脚LQFP封装。为实现低EMI设计，它使用片上锁相环（PLL）生成主时钟，并采用最新的连续时间架构来最小化EMI。使用3.3V电源可将功耗和辐射降至最低。
商品特性
- 锁相环生成或直接输入主时钟
- 低EMI设计
- 107dB动态范围和信噪比
- -94dB总谐波失真加噪声
- 单3.3V电源
- 可承受5V逻辑输入
- 支持24位以及8kHz至192kHz采样率
- 差分ADC输入
- 支持SPI控制，灵活性高
- 软件可控无咔嗒声静音
- 软件控制掉电
- 右对齐、左对齐、I2S和TDM模式
- 主从模式，最多支持16通道输入/输出
- 提供48引脚LQFP封装
- 符合汽车应用要求
应用领域
- 汽车音频系统
- 家庭影院系统
- 机顶盒
- 数字音频效果处理器
