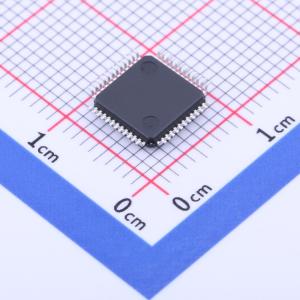

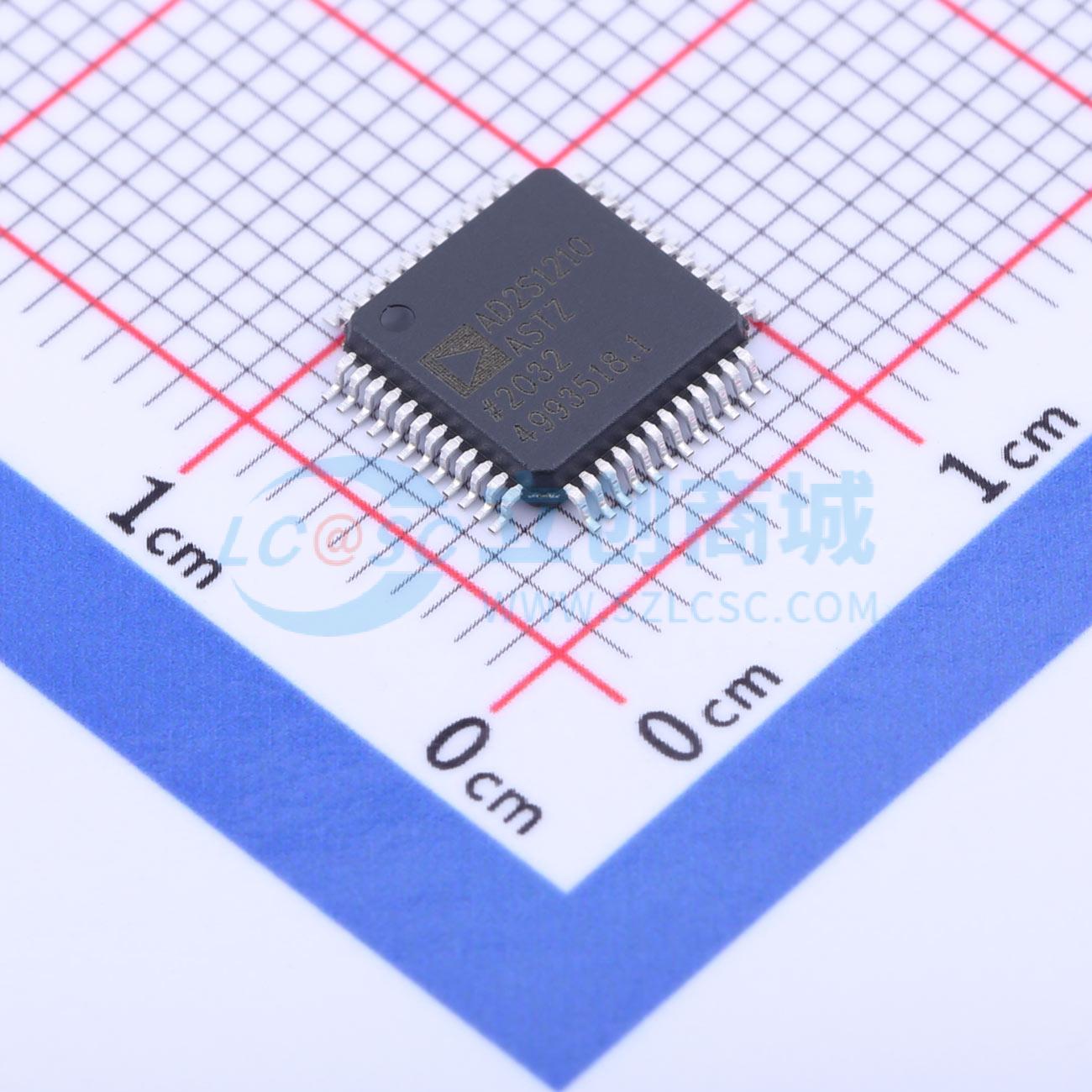

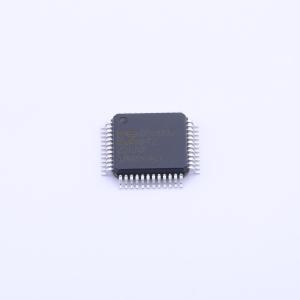

温馨提醒：图片仅供参考，商品以实物为准
AD2S1210ASTZ-RL7
分辨率可变、10位至16位R/D转换器，内置参考振荡器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD2S1210ASTZ-RL7
- 商品编号
- C649117
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.808克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD2S1210是一款完整的10位至16位分辨率跟踪旋转变压器-数字转换器，集成了片上可编程正弦振荡器，可为旋转变压器提供正弦波激励。 该转换器可接受峰峰值为3.15 V ±27%的输入信号，正弦和余弦输入信号频率范围为2 kHz至20 kHz。采用II型伺服环路跟踪输入信号，并将输入的正弦和余弦信息转换为输入角度和速度的数字表示。最大跟踪速率为3125 rps。
商品特性
- 完整的单片旋转变压器-数字转换器
- 最大跟踪速率3125 rps（10位分辨率）
- 精度±2.5弧分
- 10/12/14/16位分辨率，可由用户设置
- 并行和串行10位至16位数据端口
- 绝对位置和速度输出
- 系统故障检测
- 可编程故障检测阈值
- 差分输入
- 增量编码器仿真
- 片上可编程正弦振荡器
- 与DSP和SPI接口标准兼容
- 5 V电源，2.3 V至5 V逻辑接口
- 工作温度范围-40℃至+125℃
应用领域
- 直流和交流伺服电机控制
- 编码器仿真
- 电动助力转向
- 电动汽车
- 集成启动发电机/交流发电机
- 汽车运动传感与控制
