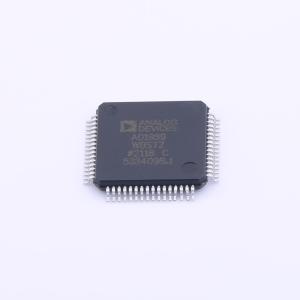

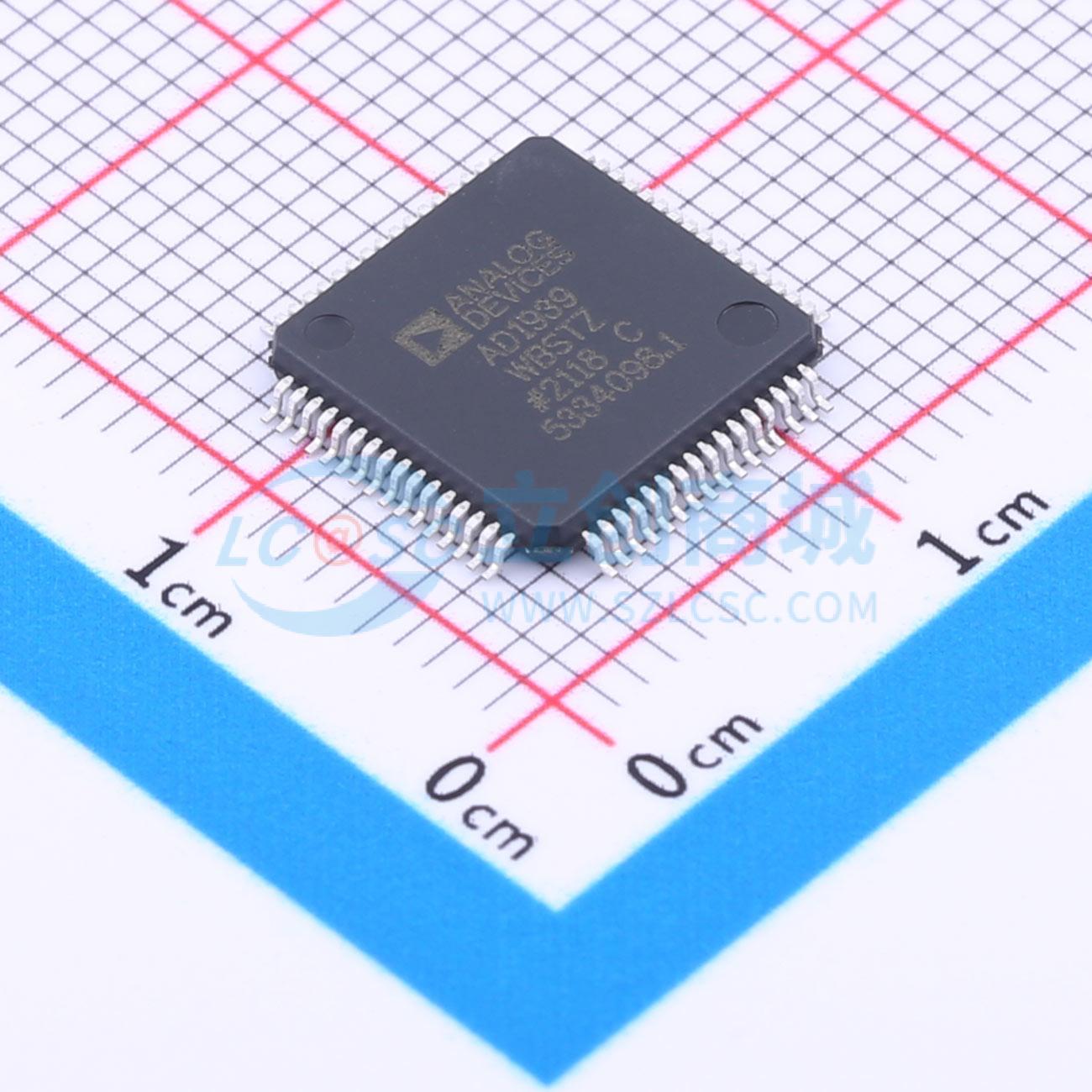

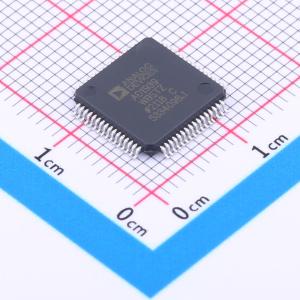

AD1939WBSTZ-RL

4 ADC/8 DAC带PLL，192 kHz，24位编解码器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4 ADC/8 DAC、192 kHz、24位编解码器，内置PLL
品牌名称: ADI(亚德诺)
商品型号: AD1939WBSTZ-RL
商品编号: C649063
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 1.024克(g)

商品参数

	属性	参数值
	灌电流(IOL)	1mA
	拉电流(IOH)	1mA
	工作温度	-40℃~+105℃

商品概述

AD1939是一款高性能的单芯片编解码器，它提供了四个具有差分输入的模数转换器(ADCs)和八个具有差分输出的数模转换器(DACs)，采用了Analog Devices, Inc.专利的多位Σ-Δ架构。该器件包含一个SPI端口，允许微控制器调整音量及许多其他参数。AD1939工作于3.3V数字和模拟电源下。AD1939采用64引脚（差分输出）LQFP封装。

AD1939设计旨在降低电磁干扰(EMI)。这一考虑在系统和电路设计架构中都有体现。通过使用板载PLL从LR时钟或外部晶体振荡器导出主时钟，AD1939消除了对外部高频主时钟的需求，并且也可以与抑制位时钟一起使用。DACs和ADCs的设计采用了最新的Analog Devices连续时间架构，以进一步减少EMI。通过使用3.3V电源供电，功耗被最小化，从而进一步减少了辐射。

商品特性

PLL生成或直接主时钟
低EMI设计
112 dB DAC/107 dB ADC动态范围和信噪比
-94 dB THD+N
单3.3 V电源
支持5 V逻辑输入
支持24位和8 kHz至192 kHz采样率
差分ADC输入
差分DAC输出
具有自动斜坡功能的对数音量控制
可通过SPI控制以提高灵活性
软件可控无咔嗒声静音
软件关断
右对齐、左对齐、I2S和TDM模式
最多支持16通道输入/输出的主模式和从模式
64引脚LQFP封装
适用于汽车应用

应用领域

汽车音响系统
家庭影院系统
机顶盒
数字音频效果处理器

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	编解码器
	电源极性	单电源
	工作电压	3V~3.6V
