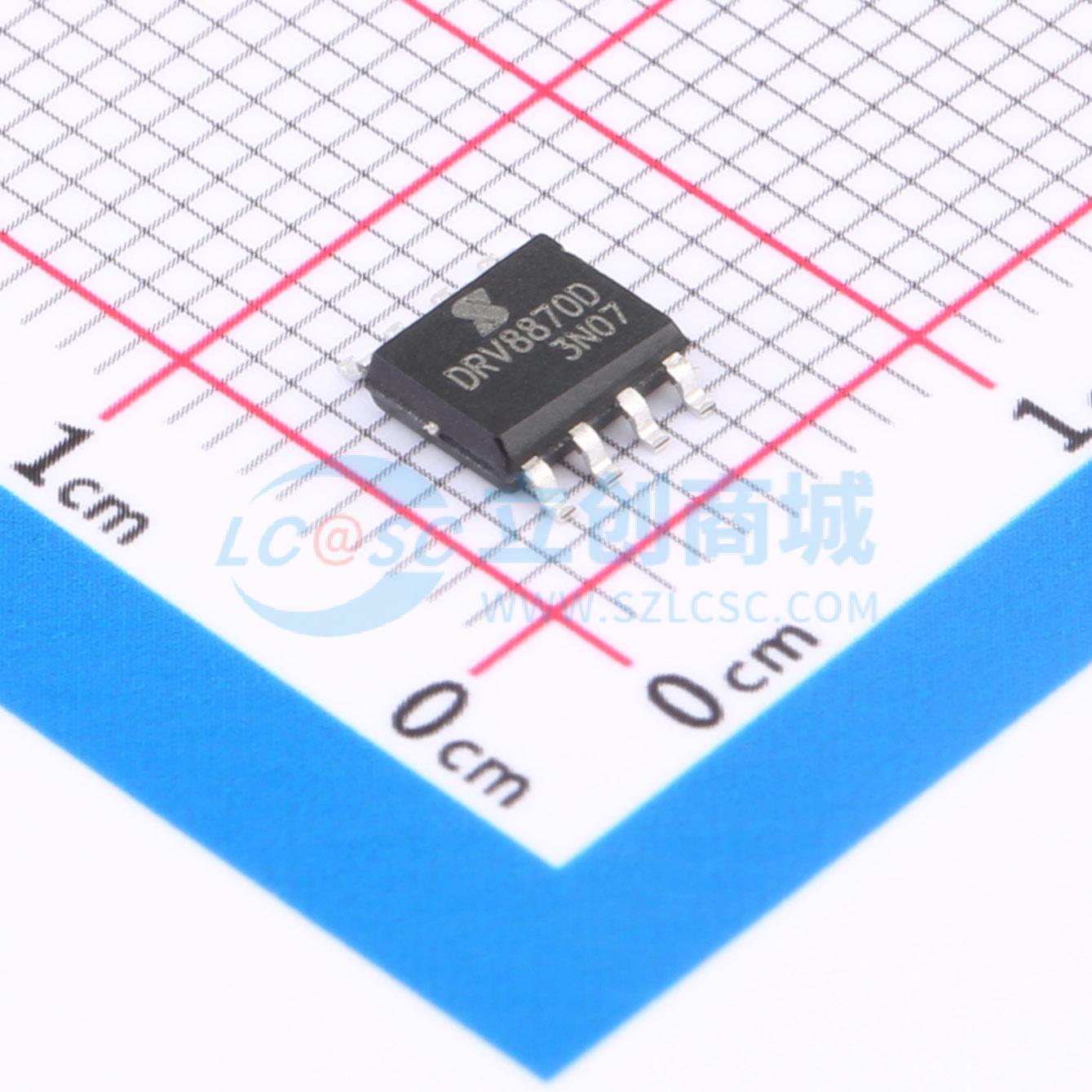

DRV8870DDAR
DRV8870DDAR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 直流有刷电机欠压保护、过流保护、短路保护、过温保护可外部限流
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- DRV8870DDAR
- 商品编号
- C5804619
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.329209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | - | |
| 峰值电流 | 3.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~38V | |
| 导通电阻 | 600mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8870DDAR 用于 PWM 调速控制驱动直流电机，内部集成了 H 桥驱动及控制电路，峰值输出电流 3.5 A，连续输出电流可达 2.5 A，最高工作电压 38 V。通过输入端 IN1、IN2 输入 PWM 控制信号，可控制直流电机的速度和方向。芯片内部同步调节电路可以降低 PWM 控制过程中的功耗。DRV8870DDAR 具有超低功耗睡眠模式。芯片内部集成了过流保护、短路保护、欠压保护、过温保护等保护功能。DRV8870DDAR 可用外部电阻限制驱动电流。芯片采用 ESOP - 8 封装，带有裸露散热焊盘，能有效对芯片散热。
商品特性
- 宽电源电压范围：8V~38V
- 低导通电阻：0.6Q
- 低功耗待机模式
- 可调输出限流
- 集成同步调节功能
- 正转、反转、刹车和待机模式
- 3.5A 峰值驱动电流，2.5A 连续驱动电流
- 电源欠压保护
- 过流保护
- 内置过温保护
- 内置桥路短路保护
- ESOP - 8 封装
应用领域
- 直流有刷电机
- 智能家居
- 工业设备
- 办公设备
