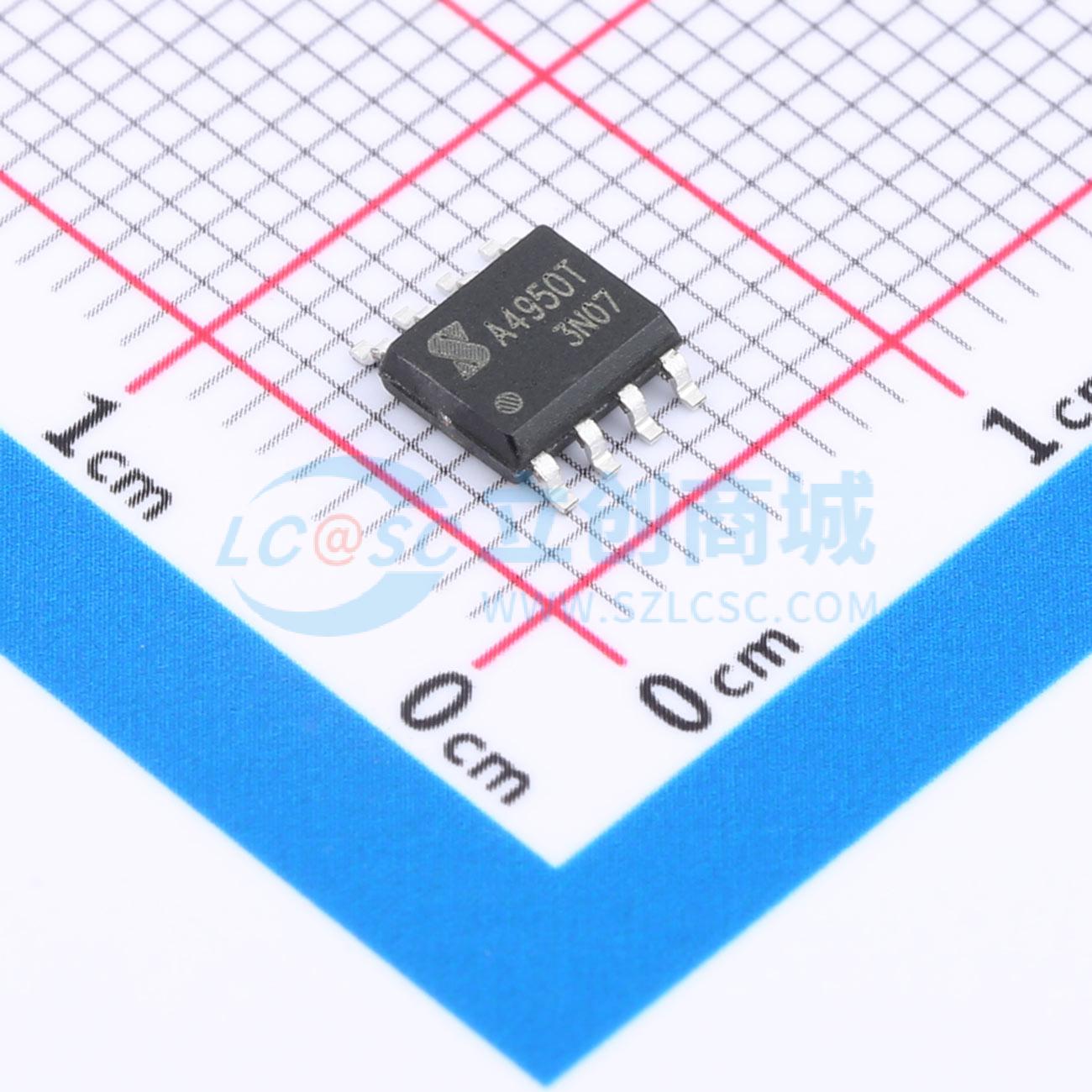

温馨提醒：图片仅供参考，商品以实物为准

A4950ELJTR-T-JSM

5A 45V PWM直流全桥马达驱动芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 全桥DMOS PWM电机驱动器，直流有刷电机
品牌名称: JSMSEMI(杰盛微)
商品型号: A4950ELJTR-T-JSM
商品编号: C5804620
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1138克(g)

商品参数

商品概述

A4950T 是一款用于脉宽调制调速控制驱动直流电机的器件，其内部集成了 H 桥驱动及控制电路，峰值输出电流达 5A，连续输出电流可达 3.0A，最高工作电压为 45V。通过输入端 IN1 和 IN2 输入脉宽调制控制信号，可控制直流电机的速度和方向。芯片内部的同步调节电路能够降低脉宽调制控制过程中的功耗。A4950T 具备超低功耗睡眠模式。芯片内部集成了过流保护、短路保护、欠压保护、过温保护等多种保护功能。该器件可通过外部电阻限制驱动电流。芯片采用 ESOP-8 封装，带有裸露散热焊盘，能有效对芯片进行散热，可在 -40℃ 至 125℃ 的温度范围内工作。

商品特性

宽电源电压范围：8V ~ 45V
低导通电阻：0.5Ω
低功耗待机模式
可调输出限流
集成同步调节功能
正转、反转、刹车和待机模式
5A峰值驱动电流，3.0A连续驱动电流
电源欠压保护
过流保护
内置过温保护
内置桥路短路保护
ESOP-8封装

应用领域

直流有刷电机
智能家居
工业设备
办公设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	-
	输出电流	3A
	峰值电流	5A
	工作电压	8V~40V

	属性	参数值
	接口类型	-
	导通电阻	500mΩ
	静态电流(Iq)	100nA
	工作温度	-40℃~+125℃
	功能特性	主动制动功能；交错导通保护；电流采样/调节功能
