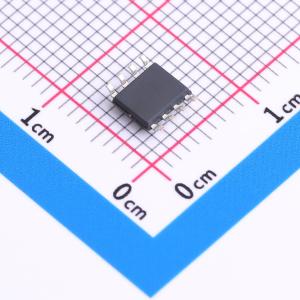

温馨提醒：图片仅供参考，商品以实物为准

TC4427AEOA713-JSM

双通道2A超高速功率开关驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道超高速功率开关驱动器，带上下电保护、欠压保护。
品牌名称: JSMSEMI(杰盛微)
商品型号: TC4427AEOA713-JSM
商品编号: C5804606
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1073克(g)

商品参数

商品概述

TC4427AEOA是功率开关系列驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声尖峰（任一极性）时，不会受到损坏。可以接受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均受到高达2.0kV静电放电(ESD)的全面保护。采用S0IC8封装，可以在 -40°C至125°C温度范围内工作。

商品特性

锁存保护：可承受0.5A反向电流
低至 -10V的输入逻辑保护
输出阻抗低
单芯片集成两路驱动
输出峰值电流：2A
工作范围：4.5V~20V
最大输入电压可达5V
高电容负载驱动能力：在1nF负载时，开关时间< 25ns
上升/下降时间匹配
传播延时：40ns
宽温度范围： -40°C~125°C
芯片开通/关断延时特性：Ton/Toff = 70ns/70ns
符合RoSH标准
SOIC8

应用领域

交换式电源、开关变换器
线路驱动器
脉冲变压器驱动
驱动MOSFETs和IGBTs
电机控制
脉冲发生器
电源开关
DC-DC转换器
D类开关放大器

数据手册PDF

放大查看下载PDF

优惠活动

8折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	2A

	属性	参数值
	拉电流(IOH)	2A
	工作电压	4.5V~20V
	上升时间(tr)	30ns
	下降时间(tf)	30ns
	工作温度	-40℃~+125℃
