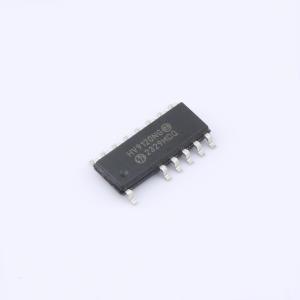

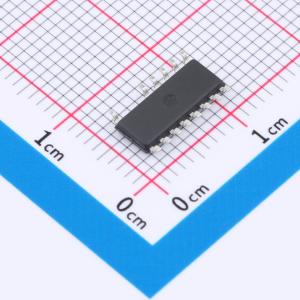

HV9120NG-G

高压电流模式PWM控制器

描述: HV9120和HV9123是适用于控制多种转换器拓扑（包括反激式和正向转换器）的开关电源(SMPS)控制器。通过内部高压调节器，HV9120和HV9123可以从多种电源中获取偏置电源以启动和供电转换器，例如12V电池或整流后的交流电(230 VAC)线路。HV9120/HV9123控制器包含了功率转换器设计所需的所有基本功能，如带隙参考、误差放大器、斜坡发生器、高速PWM比较器以及门极驱动器。一个关断锁存器提供了开/关控制。当设备关断时，功耗小于6 mW。HV9120的最大占空比为50%，而HV9123的占空比接近100%。
品牌名称: MICROCHIP(美国微芯)
商品型号: HV9120NG-G
商品编号: C642153
商品封装: SOIC-16
包装方式: 管装
商品毛重: 2.39克(g)

商品参数

商品概述

HV9120和HV9123是开关模式电源（SMPS）控制器，适用于控制多种转换器拓扑，包括反激式和正激式转换器。利用内部高压稳压器，HV9120和HV9123可从各种电源（如12V电池或整流后的交流（230 VAC）线路）获取偏置电源，用于启动和为转换器供电。 HV9120/HV9123控制器包含电源转换器设计所需的所有基本组件，如带隙基准源、误差放大器、斜坡发生器、高速PWM比较器和栅极驱动器。关断锁存器提供开/关控制。关断时，器件功耗小于6 mW。 HV9120提供最高50%的占空比，HV9123提供接近100%的占空比。

商品特性

输入电压范围：10至450V
电源电流 < 1.3 mA
时钟频率 > 1 MHz
最大占空比为49%的版本

应用领域

离线式高频电源
通用输入电源
高密度电源
超高效率电源
超宽负载范围电源

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(45个/管，最小起订量 109 个)

个

起订量：109 个45个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	10V~450V
	输出电压	-
	输出电流	-
	开关频率	100kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	-
	拓扑结构	反激式；正激式
	静态电流(Iq)	650uA
	开关管(内置/外置)	-
	输出类型	-
