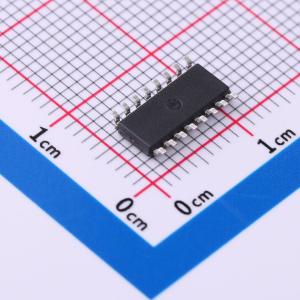

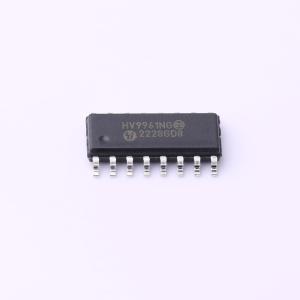

温馨提醒：图片仅供参考，商品以实物为准
HV9961NG-G
HV9961NG-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HV9961是一种工作在恒定关断时间模式下的平均电流模式恒流控制LED驱动器IC。与HV9910B不同，该控制IC不会产生峰值到平均值的误差。这极大地提高了LED电流的精度以及线性和负载调节性能，而无需环路补偿或高边电流检测。其输出LED电流精度为±3%。该IC配备了一个用于打嗝模式输出短路保护的电流限制比较器。HV9961可以从8V–450V的电源供电。它具有一个接受外部TTL兼容信号的PWM调光输入。此外，输出电流可以通过内部275 mV参考电压进行编程，或者通过0V–1.5V的线性调光输入进行外部控制。HV9961与HV9910B引脚兼容，并且可以在许多应用中作为替换件使用，以提高LED电流的精度和调节性能。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9961NG-G
- 商品编号
- C642159
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~450V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
HV9961是一种工作在恒定关断时间模式下的平均电流模式恒流控制LED驱动器IC。与HV9910B不同，该控制IC不会产生峰值到平均值的误差。这极大地提高了LED电流的精度以及线性和负载调节性能，而无需环路补偿或高边电流检测。其输出LED电流精度为±3%。
该IC配备了一个用于打嗝模式输出短路保护的电流限制比较器。
HV9961可以从8V–450V的电源供电。它具有一个接受外部TTL兼容信号的PWM调光输入。此外，输出电流可以通过内部275 mV参考电压进行编程，或者通过0V–1.5V的线性调光输入进行外部控制。
HV9961与HV9910B引脚兼容，并且可以在许多应用中作为替换件使用，以提高LED电流的精度和调节性能。
商品特性
- 快速平均电流控制
- 可编程恒定关断时间切换
- 线性调光输入
- PWM 调光输入
- 带跳过模式的输出短路保护
- -40℃ 至 +125℃ 的环境工作温度
- 与 HV9910B 引脚兼容
应用领域
- DC/DC 或 AC/DC LED驱动器应用
- 用于LCD显示器的LED背光驱动器
- 通用恒流源
- LED标识和显示
- 建筑和装饰性LED照明
- LED道路照明
