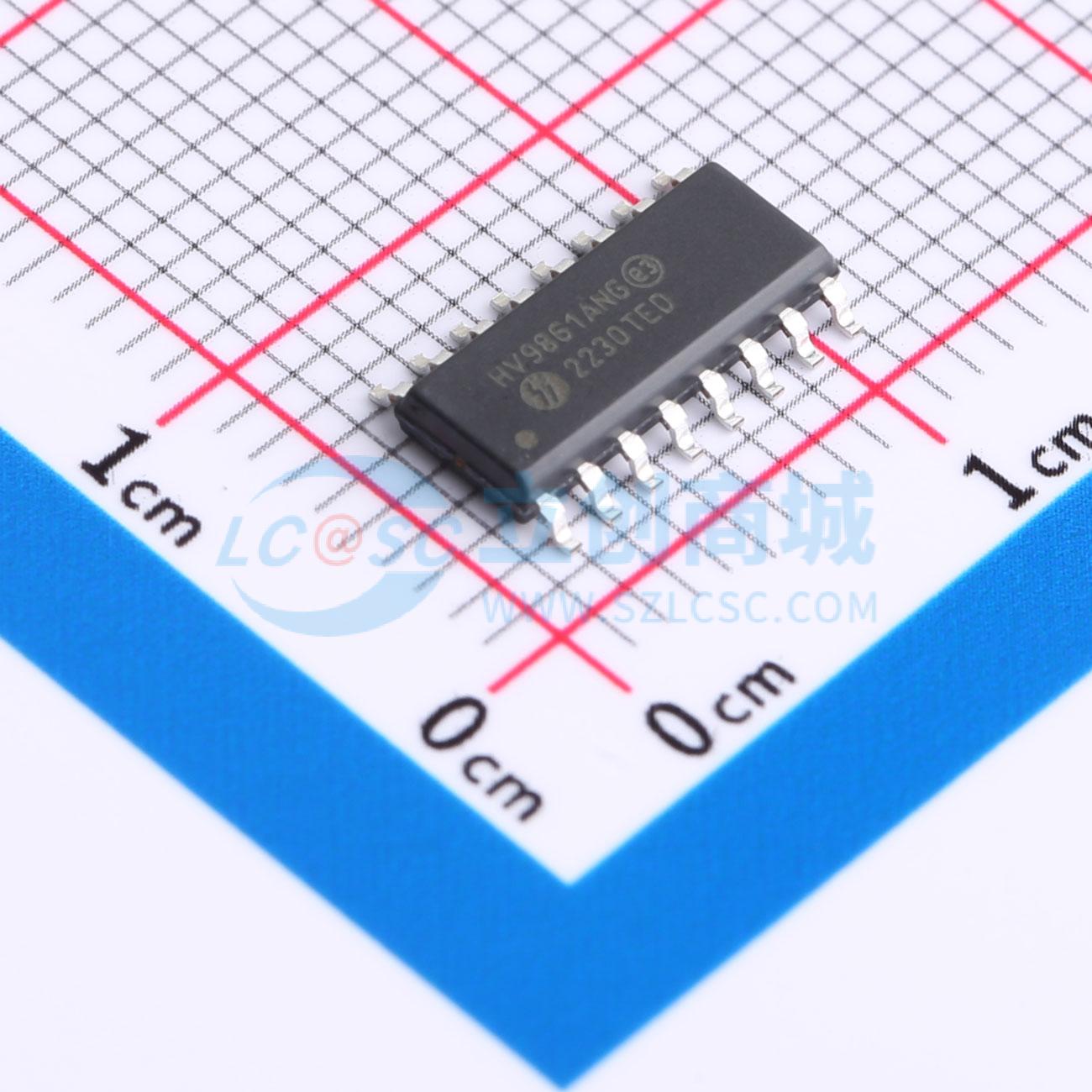

温馨提醒：图片仅供参考，商品以实物为准

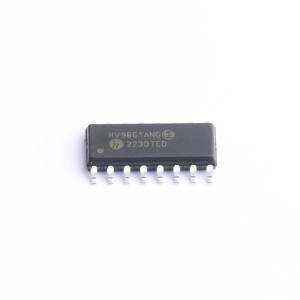

HV9861ANG-G
平均模式恒流控制LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HV9861A是一种专利的、平均模式、恒流控制的LED驱动IC，工作在恒定关断时间模式下。与HV9910B不同，这种控制IC不会产生峰值到平均值误差，因此无需环路补偿或高侧电流检测即可大幅提高LED电流的精度、线性和负载调节能力。输出LED电流精度为±3%。该IC配备了一个用于打嗝模式输出短路保护的电流限制比较器。内部提供过温保护。HV9861A的内部稳压电压（VDD）为7.5V。该IC可以从15-450V电源供电。提供了一个PWM调光输入，可以接受外部TTL兼容信号控制。输出电流可以通过内部270mV参考电压编程，或者通过0-1.5V调光输入进行外部控制。HV9861A与HV9910B和HV9961引脚兼容，并且可以在许多应用中作为直接替换使用，以提高LED电流的精度和调节能力。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9861ANG-G
- 商品编号
- C642155
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 15V~450V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
HV9861A是一种专利的、平均模式、恒流控制的LED驱动IC，工作在恒定关断时间模式下。与HV9910B不同，这种控制IC不会产生峰值到平均值误差，因此无需环路补偿或高侧电流检测即可大幅提高LED电流的精度、线性和负载调节能力。输出LED电流精度为±3%。
该IC配备了一个用于打嗝模式输出短路保护的电流限制比较器。内部提供过温保护。HV9861A的内部稳压电压（VDD）为7.5V。
该IC可以从15-450V电源供电。提供了一个PWM调光输入，可以接受外部TTL兼容信号控制。输出电流可以通过内部270mV参考电压编程，或者通过0-1.5V调光输入进行外部控制。
HV9861A与HV9910B和HV9961引脚兼容，并且可以在许多应用中作为直接替换使用，以提高LED电流的精度和调节能力。
商品特性
- 快速平均电流控制
- 可编程恒定关断时间切换
- PWM/线性调光输入
- 具备跳过模式的输出短路保护
- 环境工作温度 -40℃ 至 +125℃
- 与 HV9910B 和 HV9961 引脚兼容
应用领域
- DC/DC或AC/DC LED驱动器应用
- 用于LCD显示器的LED背光驱动器
- 通用恒流源
- LED标识和显示
- 建筑和装饰性LED照明
- LED道路照明
