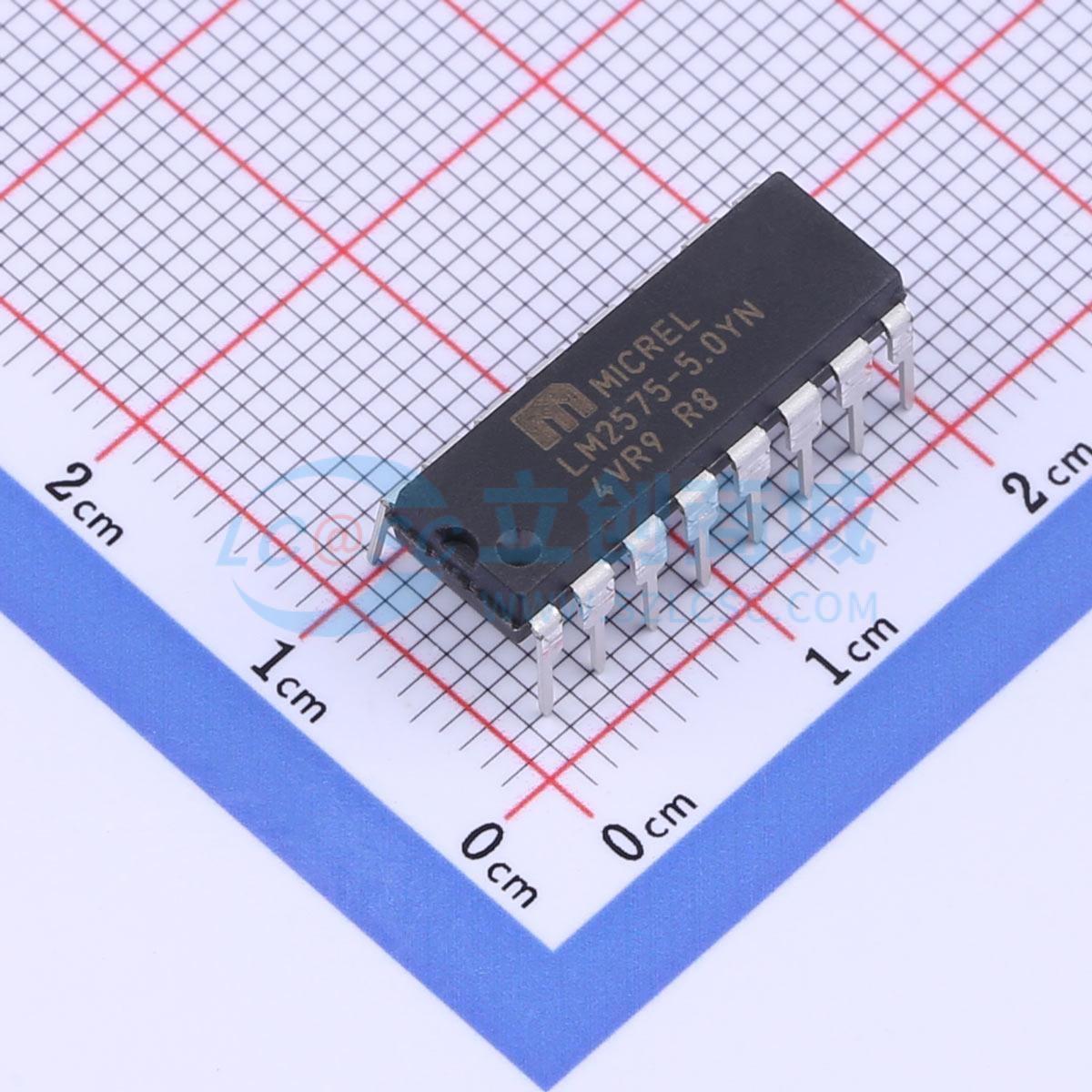

LM2575-5.0YN
简单高效1A降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2575系列单片集成电路提供所有用于降压（buck）开关稳压器的主动功能。固定版本提供3.3V、5V、12V和可调输出版本,最大输出电流可达1A,具有宽输入电压范围（4V至40V）和固定的52kHz内部振荡器频率。该系列稳压器简单易用,外部组件数量少,包括内部频率补偿和固定频率振荡器。具备低功耗待机模式（典型值<200uA）和过热保护及电流限制保护功能。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- LM2575-5.0YN
- 商品编号
- C646739
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2575 系列单片集成电路为降压（buck）开关稳压器提供所有有源功能。有 3.3V、5V、12V 固定输出版本可供选择。可调版本的输出电压范围为 1.23V 至 37V。这两种版本都能够驱动 1A 负载，且具有出色的线性和负载调节能力。 这些稳压器使用简单，因为它们所需的外部元件数量最少，并且内置了频率补偿和固定频率振荡器。 LM2575 系列是流行的三端可调线性稳压器的高效替代品。它可大幅减小散热器的尺寸，在许多情况下无需使用散热器。 多家不同制造商提供的标准系列电感器非常适合与 LM2575 系列配合使用。这一特性极大地简化了开关模式电源的设计。 在规定的输入电压和输出负载条件下，可调版本的反馈电压精度保证在 ±2% 以内，固定版本的输出电压精度保证在 ±3% 以内。振荡器频率精度保证在 ±10% 以内。具备外部关断功能，待机电流小于 200μA。输出开关具备逐周期电流限制和热关断功能，可在故障条件下提供全面保护。
商品特性
- 3.3V、5V、12V 固定输出及可调输出版本
- 在规定的线性和负载条件下的电压精度：固定版本：最大输出电压 ±3%；可调版本：最大反馈电压 ±2%
- 保证 1A 输出电流
- 宽输入电压范围 – 4V 至 40V
- 宽输出电压范围 – 1.23V 至 37V
- 仅需 4 个外部元件
- 52kHz 固定频率内部振荡器
- 低功耗待机模式，静态电流（IQ）典型值 <200μA
- 效率达 80%（可调版本典型值 >80%）
- 使用现成的标准电感器
- 热关断和电流限制保护
- 100% 电气热极限老化测试
应用领域
- 简单高效的降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正转负转换器（反相降压 - 升压）
- 使用最少外部元件的隔离反激式转换器
- 负升压转换器
