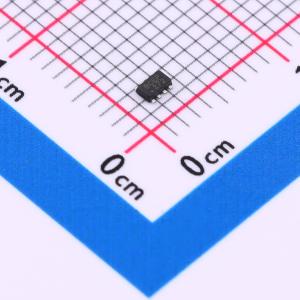

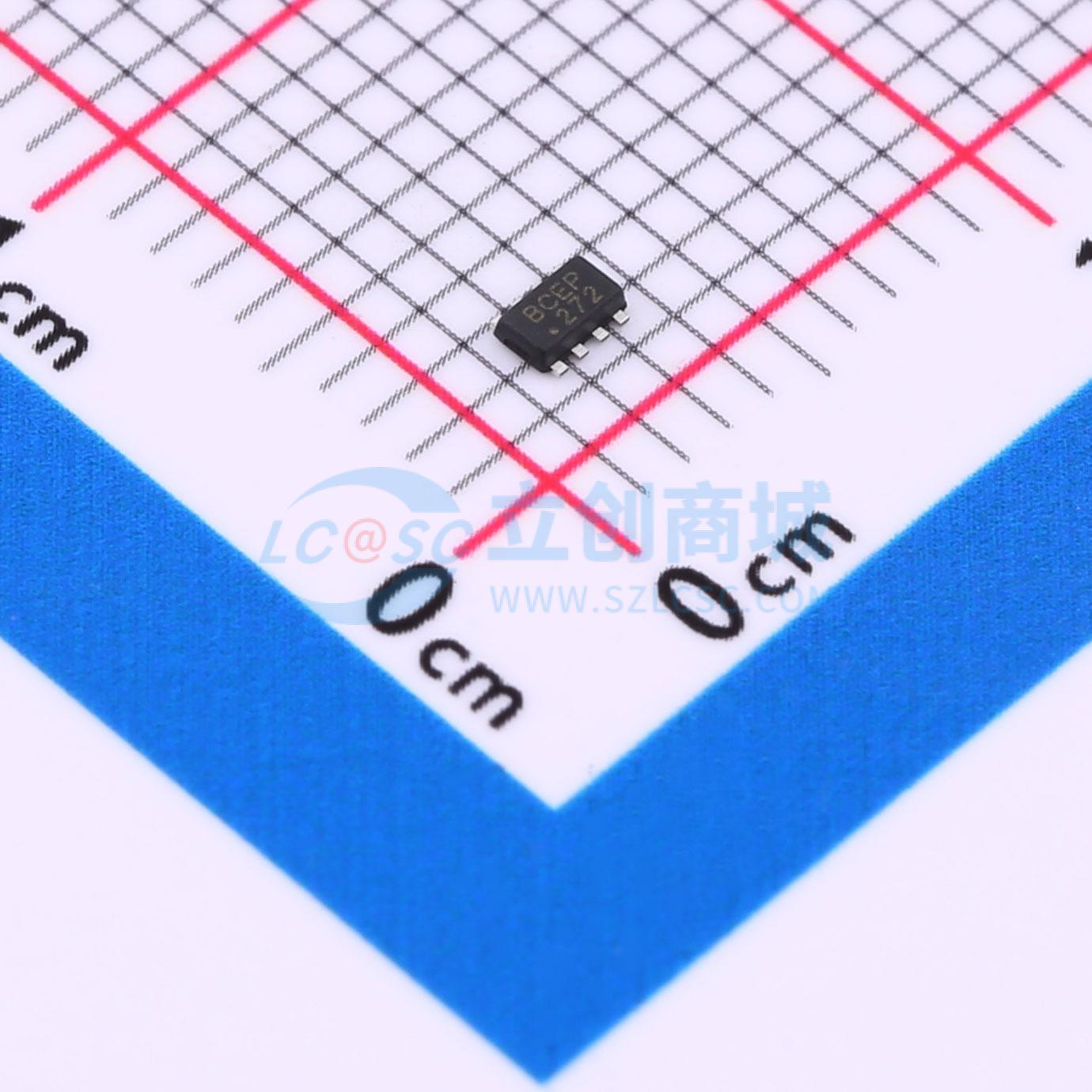

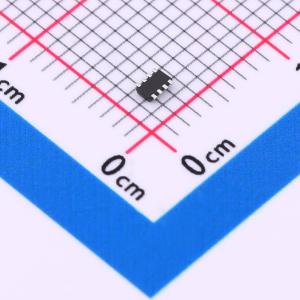

温馨提醒：图片仅供参考，商品以实物为准

MP2341GTL-Z

高效、2A、24V、1MHz同步降压LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款24V、单片、同步、整流、降压、开关模式的白光LED驱动器，内置内部功率MOSFET和同步整流开关，可实现高达2A的连续输出电流，具有出色的负载和线性调节能力。峰值电流模式控制操作提供快速瞬态响应、易于环路设计和严格的输出调节。故障条件保护包括逐周期峰值电流限制、输出短路保护、LED开路保护和热关断。仅需最少数量的现成标准外部组件，采用节省空间的SOT583封装。
品牌名称: MPS(芯源)
商品型号: MP2341GTL-Z
商品编号: C5775958
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

MP2341 是一款 24V 单片同步整流降压开关模式白光 LED 驱动器，内置功率 MOSFET 和同步整流开关。MP2341 可实现高达 2A 的连续输出电流，具有出色的负载和线性调整率。峰值电流模式控制操作可实现快速瞬态响应、轻松的环路设计和精确的输出调节。故障保护功能包括逐周期峰值电流限制、输出短路保护、LED 开路保护和热关断。 MP2341 仅需少量易于获取的标准外部元件，采用节省空间的 SOT583 封装。

商品特性

4.2V 至 24V 宽工作输入范围
125mΩ/75mΩ 低 RDS(ON) 内部功率 MOSFET
高效同步模式操作
强制 PWM 模式
快速负载瞬态响应
1MHz 开关频率
内部软启动 (SS)
通过 EN/DIM 引脚的直流电压进行模拟调光
通过 PDIM 引脚的 PWM 信号进行模拟调光
通过 EN/DIM 引脚的 PWM 信号进行 PWM 调光
通过模拟调光实现 50:1 的调光比
通过 PWM 调光实现 1000:1 的调光比
LED 开路保护
过流保护 (OCP) 和打嗝模式
带自动恢复功能的过压保护 (OVP)
热关断
100mV 反馈 (FB) 电压
采用 SOT583 封装
与 MPS 电感 MPL - AL6060 系列配合实现优化性能

应用领域

红外 LED 驱动器
通用 LED 驱动器
手电筒
手持计算机背光

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.2V~24V
	开关频率	1MHz
	通道数	1
	输出电压	800mV~20V

	属性	参数值
	输出电流	2A
	调光	PWM；模拟
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
