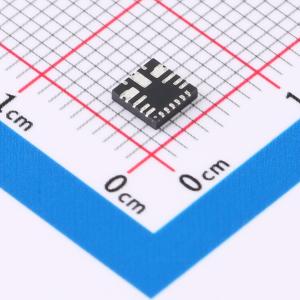

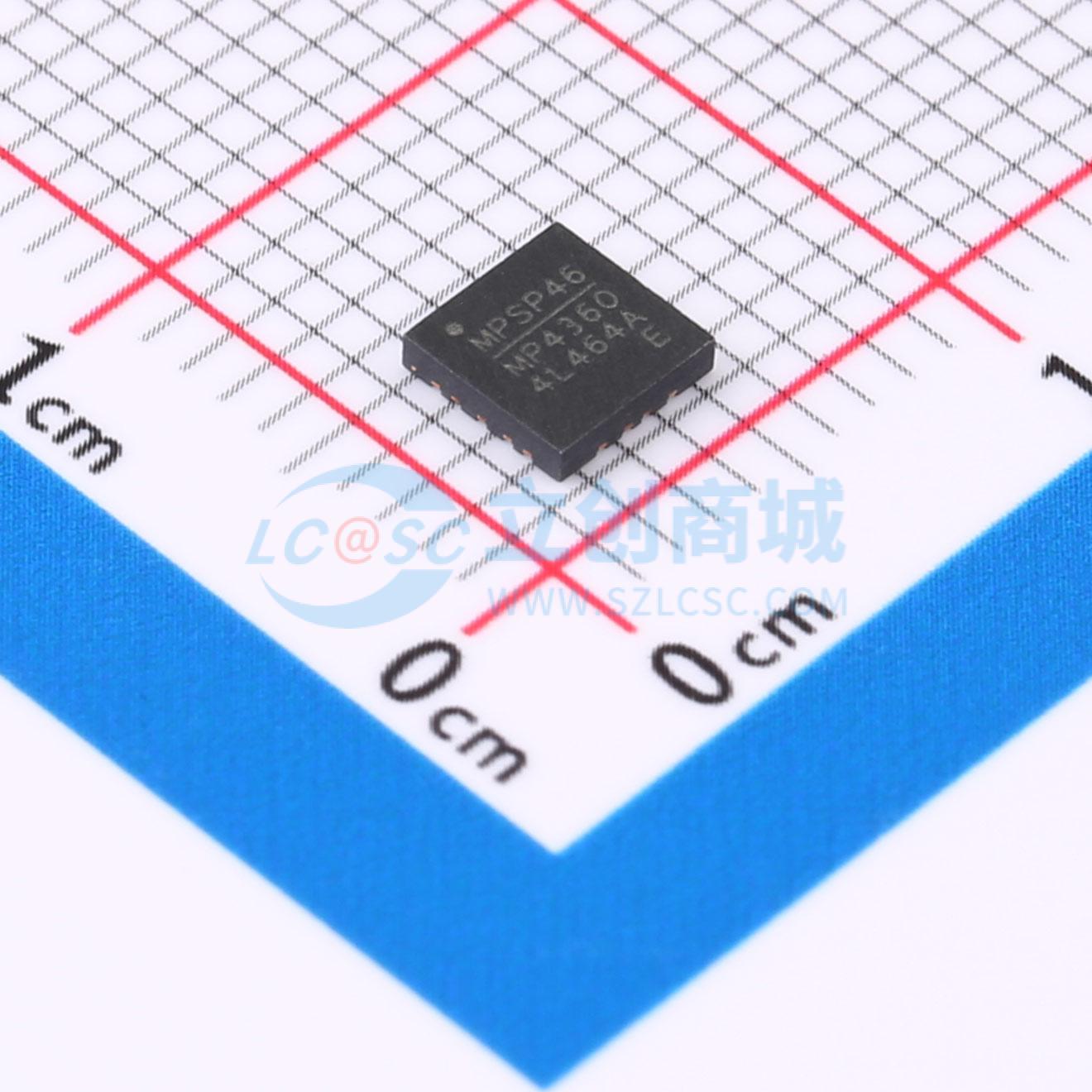

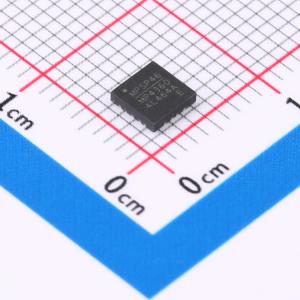

温馨提醒：图片仅供参考，商品以实物为准
MPQ4360GRE-AEC1-Z
40V, 6A, 低静态电流同步降压转换器，汽车级
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，3A以上(大电流)方案，MPQ4360是一款40V、6A、低静态电流的同步降压转换器,具有宽输入电压范围（3.3V至40V）和高效率输出电流。该器件采用内部高侧和低侧功率MOSFET,支持多种应用,特别是汽车环境。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4360GRE-AEC1-Z
- 商品编号
- C5775979
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~40V | |
| 输出电压 | - | |
| 输出电流 | 6A | |
| 开关频率 | 350kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 22uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4360 是一款可配置频率的同步降压开关转换器，集成了内部高端和低端功率 MOSFET。该器件可提供高达 6A 的高效输出电流，并采用电流模式控制以实现快速环路响应。 3.3V 至 40V 的宽输入电压范围适用于汽车输入环境中的各种降压应用。1.7μA 的关断模式静态电流使该器件可用于电池供电的应用。 通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。 开漏电源正常信号指示输出电压在其标称电压的 95%至 105%范围内。 频率折返有助于防止启动期间电感电流失控。热关断功能可确保可靠的容错操作。该器件还提供高占空比和低压差模式，适用于汽车冷启动条件。 MPQ4360 采用 QFN - 20（4mmx4mm）封装。
商品特性
- 专为汽车应用设计：
- 3.3V 至 40V 的宽工作电压范围
- 低压差模式
- 6A 连续输出电流
- 100ns 最小导通时间
- 多相能力
- 结温工作范围为 - 40℃ 至 + 150℃
- 符合 AEC - Q100 1 级标准
- 延长电池寿命：
- 低至 1.7μA 的关断电源电流
- 开关时 22μA 的静态电流
- AAM 提高轻载时的效率
- 高性能以改善散热：
- 内部 50mΩ 高端和 22mΩ 低端 MOSFET
- 针对 EMC/EMI 进行优化：
- 350kHz 至 1000kHz 可配置开关频率 fSW
- 对于 VOUT ≥ 5V 的汽车电池应用，开关频率 fSW 最高可配置至 2.2MHz
- 对称的 VIN 引脚布局
- 可同步至外部时钟
- 异相同步时钟输出
- 符合 CISPR25 5 级标准
- MeshConnect 倒装芯片封装
- 其他特性：
- 电源正常输出
- 外部软启动
- 打嗝式过流保护（OCP）
- 采用带可焊侧翼的 QFN - 20（4mmx4mm）封装
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 汽车远程信息处理系统
- 工业电源系统
