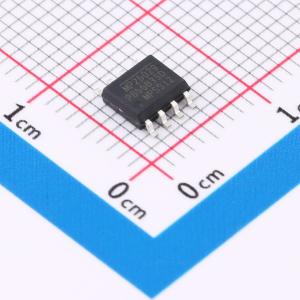

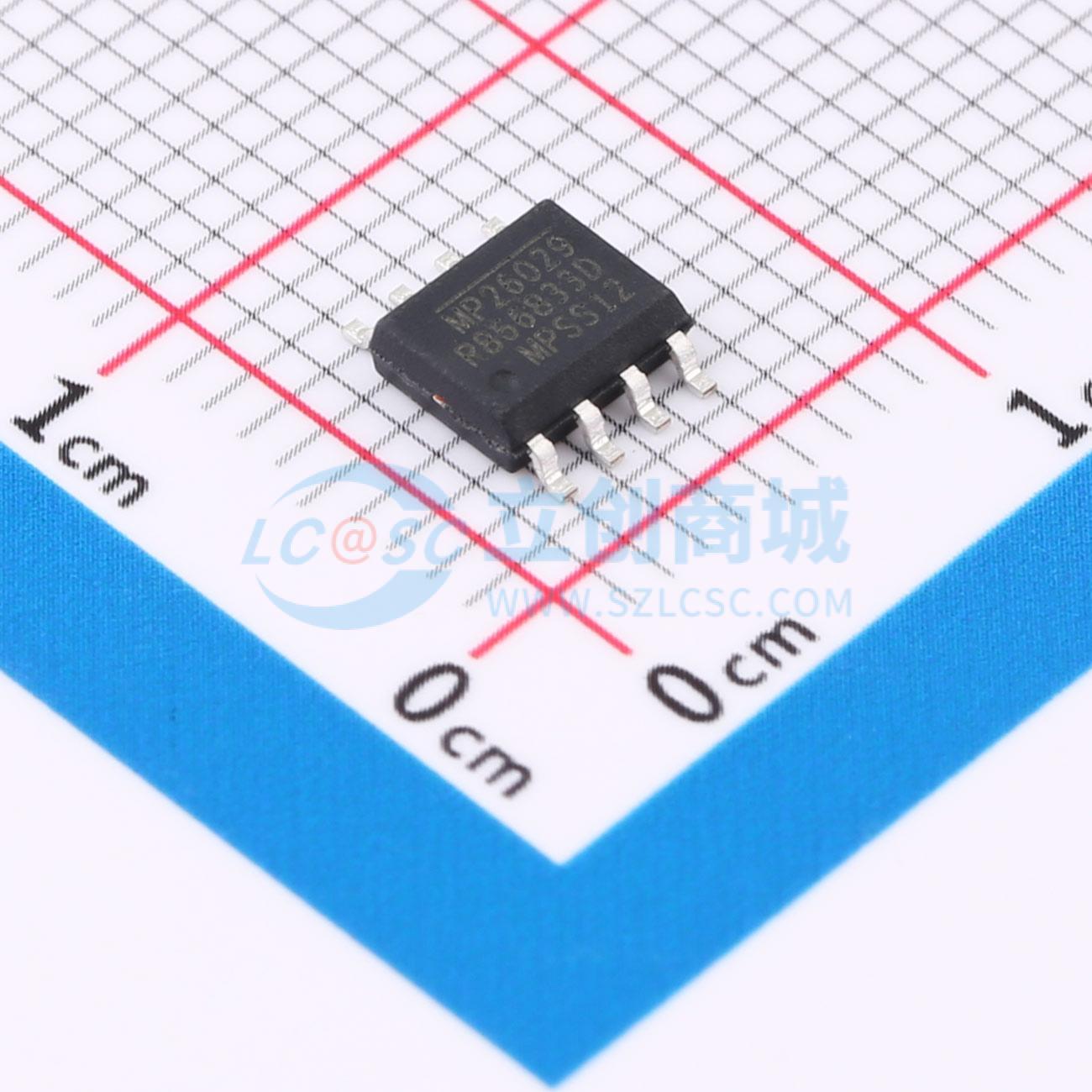

温馨提醒：图片仅供参考，商品以实物为准

MP26029GN-0000-Z

1A 独立线性锂离子电池充电器，带热调节功能

SMT扩展库PCB免费打样

描述: MP26029是一款高度集成的单节锂离子/锂聚合物电池充电IC，具备热调节功能。MP26029可使用交流适配器（最高13V）或USB端口为电池充电。该芯片还具备预充电、高精度恒流充电（CC，最高1A）和恒压（CV）调节、充电终止以及自动再充电等功能。MP26029具有输入电压限制功能。若CC电流超过输入电源的额定电流，当输入电压达到输入电压限制值时，MP26029将自动降低充电电流。MP26029设有NTC引脚，可通过负温度系数（NTC）热敏电阻监测电池温度。一旦电池温度超出冷/热范围，充电将暂停。MP26029还具备一次性编程（OTP）功能，可对电池满充电压、终止电流、输入电压限制、输入过压保护阈值、热调节阈值等参数进行编程。MP26029提供6引脚SOT563、8引脚SOIC8 EP和10引脚QFN（3mmx3mm）封装。
品牌名称: MPS(芯源)
商品型号: MP26029GN-0000-Z
商品编号: C5776003
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 1.73克(g)

商品参数

商品概述

MP26029是一款高度集成的单节锂离子/锂聚合物电池充电IC，具备热调节功能。MP26029可使用交流适配器（最高13V）或USB端口为电池充电。该芯片还具备预充电、高精度恒流充电（CC，最高1A）和恒压（CV）调节、充电终止以及自动再充电等功能。 MP26029具有输入电压限制功能。若CC电流超过输入电源的额定电流，当输入电压达到输入电压限制值时，MP26029将自动降低充电电流。 MP26029设有NTC引脚，可通过负温度系数（NTC）热敏电阻监测电池温度。一旦电池温度超出冷/热范围，充电将暂停。 MP26029还具备一次性编程（OTP）功能，可对电池满充电压、终止电流、输入电压限制、输入过压保护阈值、热调节阈值等参数进行编程。 MP26029提供6引脚SOT563、8引脚SOIC8 EP和10引脚QFN（3mmx3mm）封装。

商品特性

单节锂离子/聚合物电池的完全自主充电器
可编程充电电流：30mA至1A
充电电压精度：±0.5%
输入源最大电压：13V
完全集成的功率开关，无需外部阻断二极管
输入电压限制调节
内置强大的充电保护功能，包括电池温度监测和安全定时器
片上热限制调节
提供SOT563、SOIC8 EP和QFN 10（3mmx3mm）封装

应用领域

智能手持设备
数码相机
蓝牙玩具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~5.5V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	415uA
