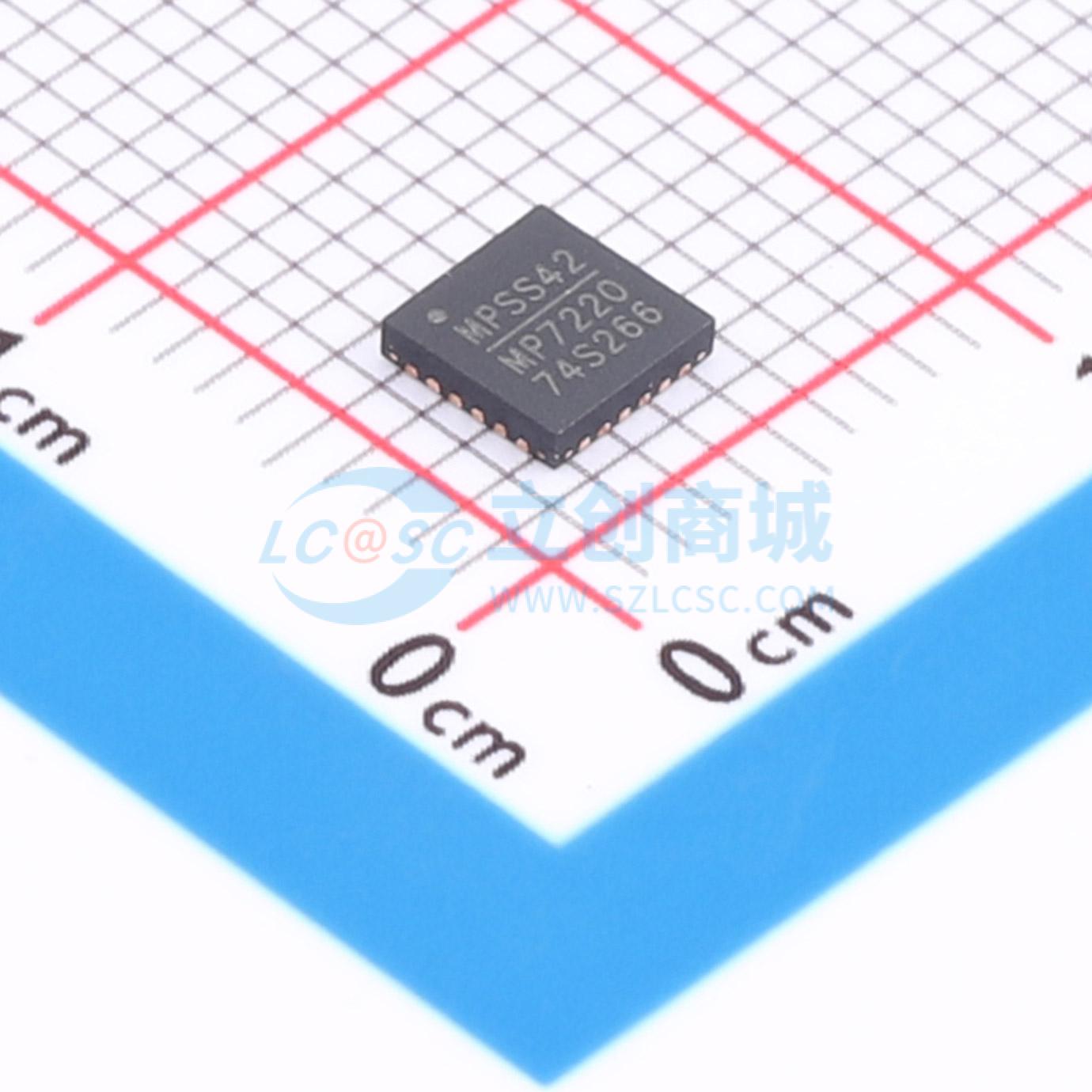

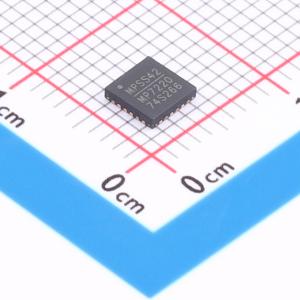

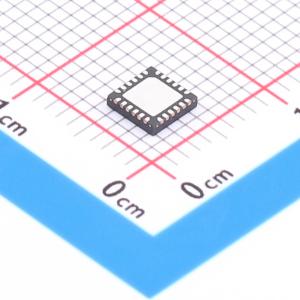

MPQ7220GR-AEC1-Z

六路升压型LED驱动器

SMT扩展库PCB免费打样

描述: 是一款带有六通道电流源的升压转换器，专为驱动汽车尾灯而设计。采用峰值电流模式作为PWM控制架构，开关频率可通过电阻编程。能独立调节每个LED串中的电流至外部电流设置电阻设定的值。该器件应用了六个内部电流源，每个LED串端子一个，以实现串间2.5%的电流调节精度。LED调节的低净空电压和开关MOSFET的导通电阻使其具有高效率。具有丰富的保护模式，以保证安全运行，保护模式包括过流保护（OCP）、过压保护（OVP）、过温保护（OTP）以及LED串短路和开路保护。高温时LED电流会降低。有QFN-24（4mmx4mm）和TSSOP28-EP封装。
品牌名称: MPS(芯源)
商品型号: MPQ7220GR-AEC1-Z
商品编号: C5776051
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.290455克(g)

商品参数

商品概述

MPQ7220 是一款带有六路电流源的升压转换器，专为驱动汽车尾灯而设计。 MPQ7220 采用峰值电流模式作为其 PWM 控制架构，开关频率可通过电阻进行编程。它能将每个 LED 串的电流独立调节至由外部电流设置电阻设定的值。该器件采用六个内部电流源，每个 LED 串端子各有一个，以实现串间 2.5% 电流调节精度的电流平衡。用于 LED 调节的低压差电压和开关 MOSFET 的导通电阻可实现高效率。 MPQ7220 具备丰富的保护模式，以确保安全运行。保护模式包括过流保护（OCP）、过压保护（OVP）、过温保护（OTP）以及 LED 串短路和开路保护。在高温时，LED 电流会降低。 MPQ7220 提供 QFN - 24（4mmx4mm）和 TSSOP28 - EP 封装。

商品特性

输入电压范围：3.5V 至 36V
六路输出，每路最大 100mA
内部 100mΩ、50V MOSFET
可编程开关频率最高达 2.2MHz
外部同步开关功能
PWM 调光（调光频率 100Hz 至 20kHz）
出色的 EMI 性能，具备扩频功能
断开 VOUT 与 VIN 的连接
2.5% 电流匹配
逐周期电流限制
可编程 LED 短路阈值
可编程 OVP 阈值
高温时 LED 电流自动降低
LED 短路/开路、OTP、OCP、电感短路保护
故障指示信号输出
提供 QFN - 24（4mmx4mm）和 TSSOP28 - EP 封装
符合 AEC - Q100 1 级标准

应用领域

汽车尾灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3.5V~36V
	开关频率	400kHz~2.2MHz
	通道数	6
	输出电流	100mA

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	2.5%
