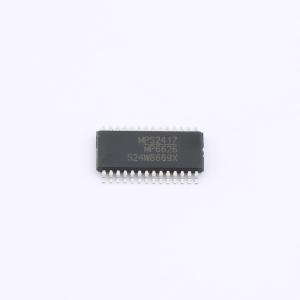

MPQ6626GF-AEC1-Z

40V、0.8A、带串行输入控制的六路半桥电机驱动器

SMT扩展库PCB免费打样

描述: MPQ6626 是一款 6 通道半桥 DMOS 输出驱动器，集成了功率 MOSFET。输入电压范围为 5.5V 至 40V，输出电流能力高达 0.8A。MPQ6626 的六个半桥可通过标准串行数据接口单独控制，并具备多种诊断功能。该器件在待机模式下的静态电流极低。全面保护功能包括短路保护（SCP）、欠压保护（UVP）和热关断。MPQ6626 仅需少量易于获取的标准外部元件。它采用 TSSOP - 28 EP 封装。
品牌名称: MPS(芯源)
商品型号: MPQ6626GF-AEC1-Z
商品编号: C5776047

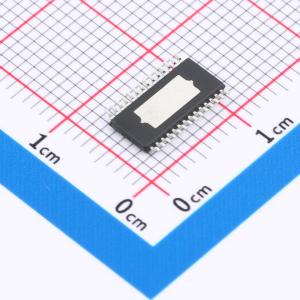

商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.61克(g)

商品参数

	属性	参数值
	下降时间(tf)	20us
	特性	欠压保护(UVP)；短路保护(SCP)；过热保护(OPT)；过压保护(OVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2V
	输入低电平(VIL)	600mV
	静态电流(Iq)	1uA

商品概述

MPQ6626 是一款 6 通道半桥 DMOS 输出驱动器，集成了功率 MOSFET。输入电压范围为 5.5V 至 40V，输出电流能力高达 0.8A。 MPQ6626 的六个半桥可通过标准串行数据接口单独控制，并具备多种诊断功能。该器件在待机模式下的静态电流极低。全面保护功能包括短路保护（SCP）、欠压保护（UVP）和热关断。 MPQ6626 仅需少量易于获取的标准外部元件。它采用 TSSOP - 28 EP 封装。

商品特性

5.5V 至 40V 宽工作输入范围
半桥配置的高端和低端驱动器
高达 0.8A 输出电流
典型 1.3Ω RDS(ON)（高端 + 低端）
在全温度范围内，待机模式下静态电流极低
输出具备短路保护
过温保护和预警
欠压锁定（UVLO）和过压锁定（OVLO）
串行数据接口
诊断功能包括：输出短路、负载开路、过温（OT）、过压（OV）和欠压（UV）
串行接口时钟频率高达 5MHz
支持 3.3V 和 5V 系统
采用 TSSOP - 28 EP 封装
符合 AEC - Q100 1 级标准

应用领域

汽车和工业应用
直流电机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	6
	工作电压	5.5V~40V
	上升时间(tr)	27us
