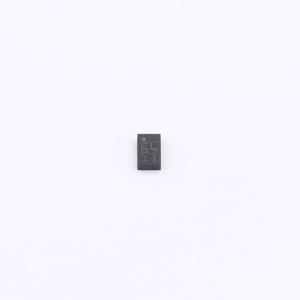

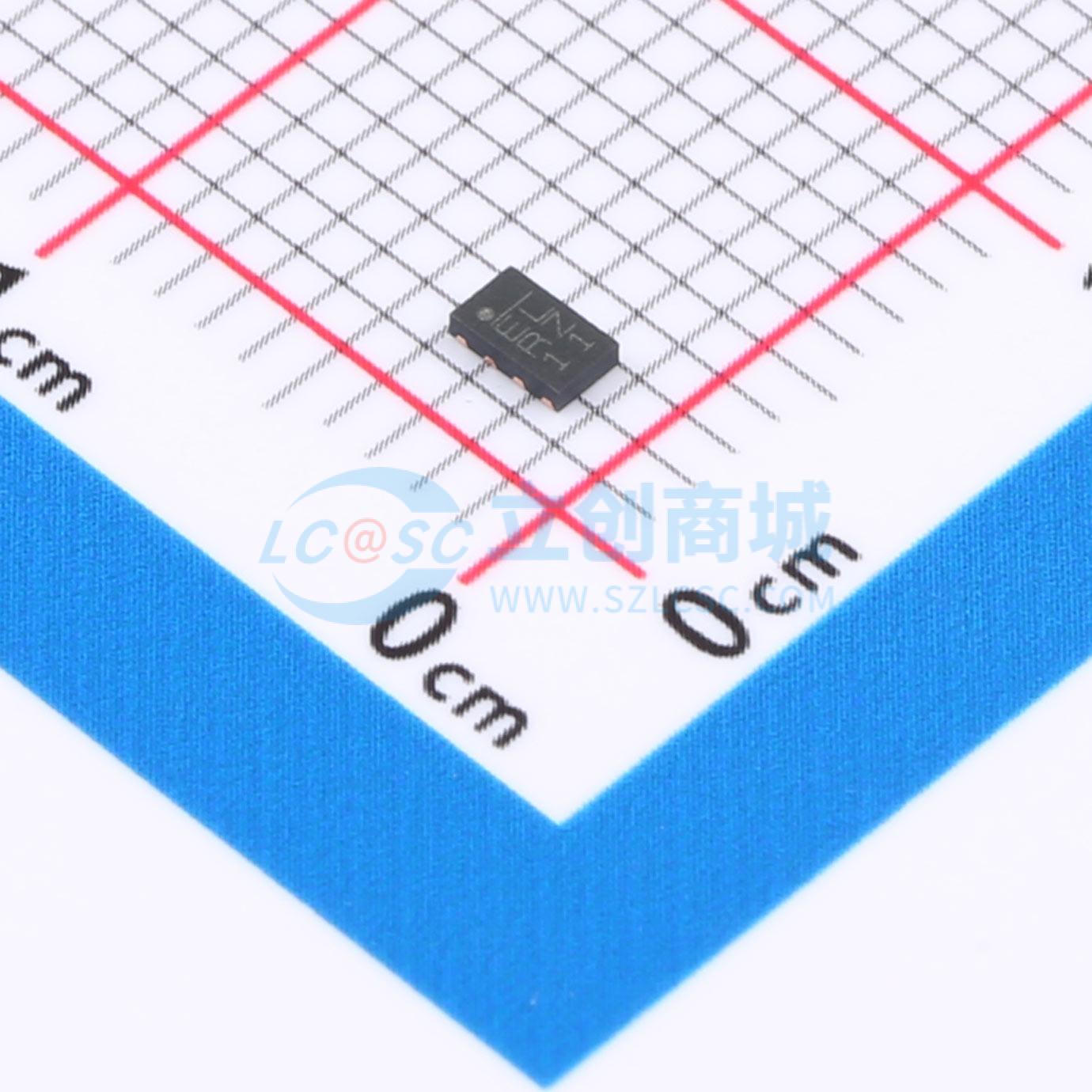

MP2388GQEU-Z
降压型 1A 4.5V~21V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DCDC降压，电源输入7V~30V，1A以内(小电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2388GQEU-Z
- 商品编号
- C5775978
- 商品封装
- QFN-8(1.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~21V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2388 是一款高频、同步整流降压型开关模式转换器，内置功率 MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 1A 的连续输出电流，并具有出色的负载和线性调节能力。电流模式操作可实现快速瞬态响应，并简化环路稳定。 完整的保护功能包括过流保护 (OCP) 和热关断。 MP2388 所需的现成标准外部组件数量最少，采用节省空间的 QFN-8 (1.5mmx2.5mm) 封装。
商品特性
- 4.5V 至 21V 宽工作输入范围
- 1A 负载电流
- 110mΩ/50mΩ 低 RDS(ON) 内部功率 MOSFET
- 低静态电流
- 高效同步模式操作
- 固定 2MHz 开关频率
- AAM 节能模式
- 内部软启动
- 过流保护 (OCP) 和打嗝式热关断
- 输出可从 0.8V 调节
- 采用 QFN-8 (1.5mmx2.5mm) 封装
应用领域
- 笔记本电脑系统和 I/O 电源
- 数字机顶盒
- 平板电视和显示器
