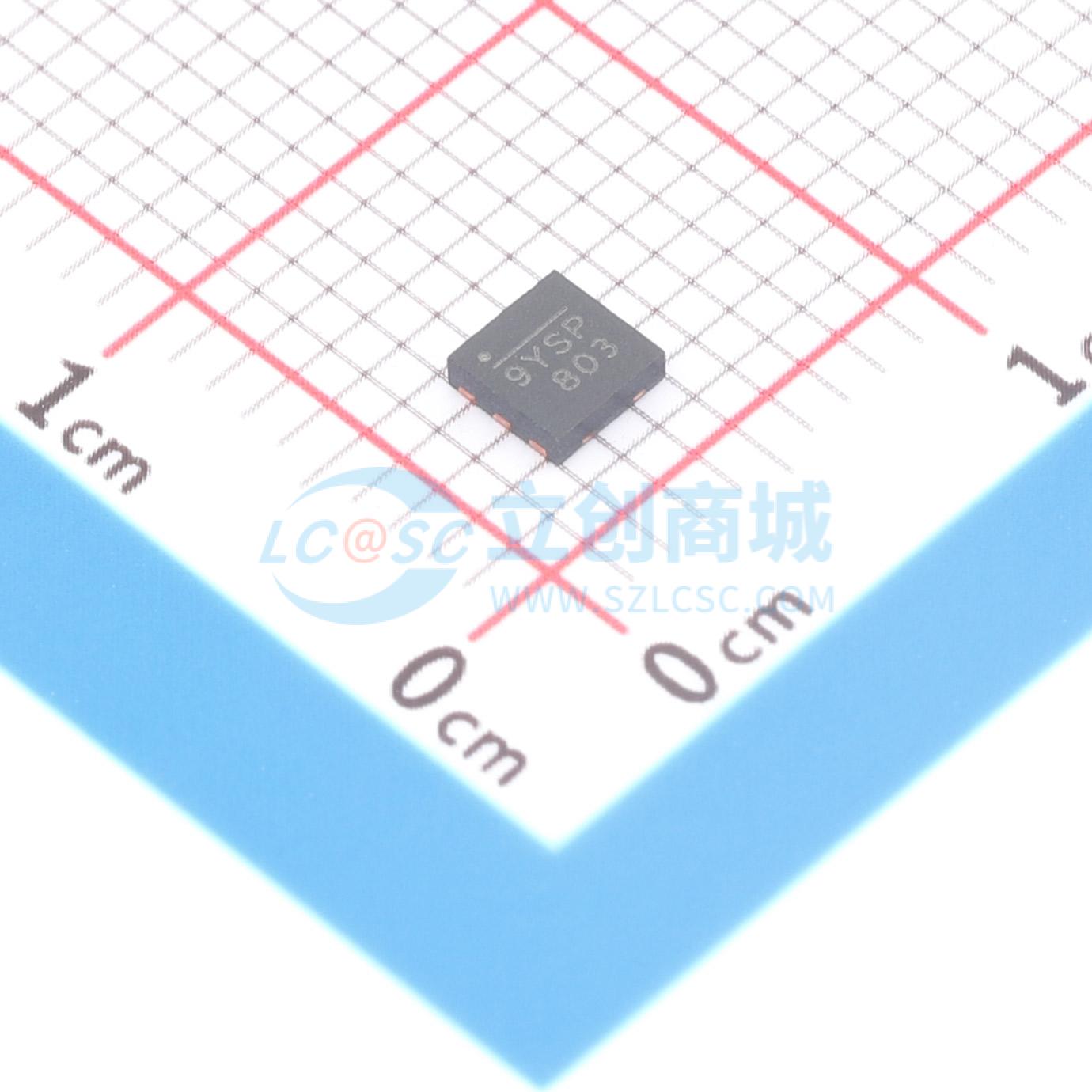

MPQ2489DQ-AEC1-LF-Z
宽输入电压范围（6V-55V）的降压型白光LED驱动器
SMT扩展库PCB免费打样
- 描述
- 是一种采用连续电流模式设计的高效降压转换器，用于在6V-55V的宽输入电压下驱动高亮度发光二极管（LED）。采用滞环控制架构来调节高精度的LED电流，该电流通过外部高端电流检测电阻进行测量。此外，这种控制方案可提供优化的电路稳定性和极快的响应时间，无需环路补偿。其202mV的低平均反馈电压可降低功耗并提高转换器效率。通过DIM引脚实现PWM和模拟调光。具备热过载保护功能，可防止在输出过载时损坏。采用小型QFN6（3x3mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2489DQ-AEC1-LF-Z
- 商品编号
- C5775938
- 商品封装
- QFN-6(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~55V | |
| 开关频率 | 600kHz | |
| 通道数 | 1 | |
| 输出电流 | 1.41A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
MPQ2489是一款采用连续电流模式设计的高效降压转换器，用于在6V - 55V的宽输入电压范围内驱动高亮度发光二极管（LED）。 MPQ2489采用滞环控制架构来调节高精度的LED电流，该电流通过一个外部高端电流检测电阻进行测量。此外，这种控制方案无需环路补偿即可实现优化的电路稳定性和极快的响应时间。其低至202mV的平均反馈电压可降低功率损耗并提高转换器效率。 MPQ2489通过DIM引脚同时实现PWM和模拟调光功能。 MPQ2489具备热过载保护功能，可防止在输出过载时器件受损。 MPQ2489采用小型QFN6（3x3mm）封装。
商品特性
- 保证工业/汽车级温度范围
- 内置60V MOSFET
- 6V至55V宽输入电压范围
- ≥1A输出电流
- 高效率（>95%）
- 滞环控制
- PWM和模拟调光
- 1000:1的PWM调光分辨率
- 热关断保护
- 固有LED开路保护
- LED短路保护
- 提供QFN6（3x3mm）封装
- 符合AEC - Q100 1级标准
应用领域
- 低压卤素灯替代
- 低压通用照明
- 汽车/装饰性LED照明
- 标识/应急照明
- LED背光
