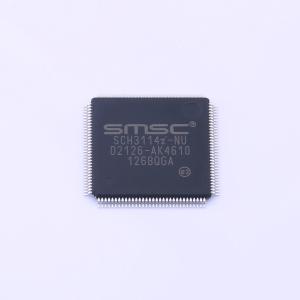

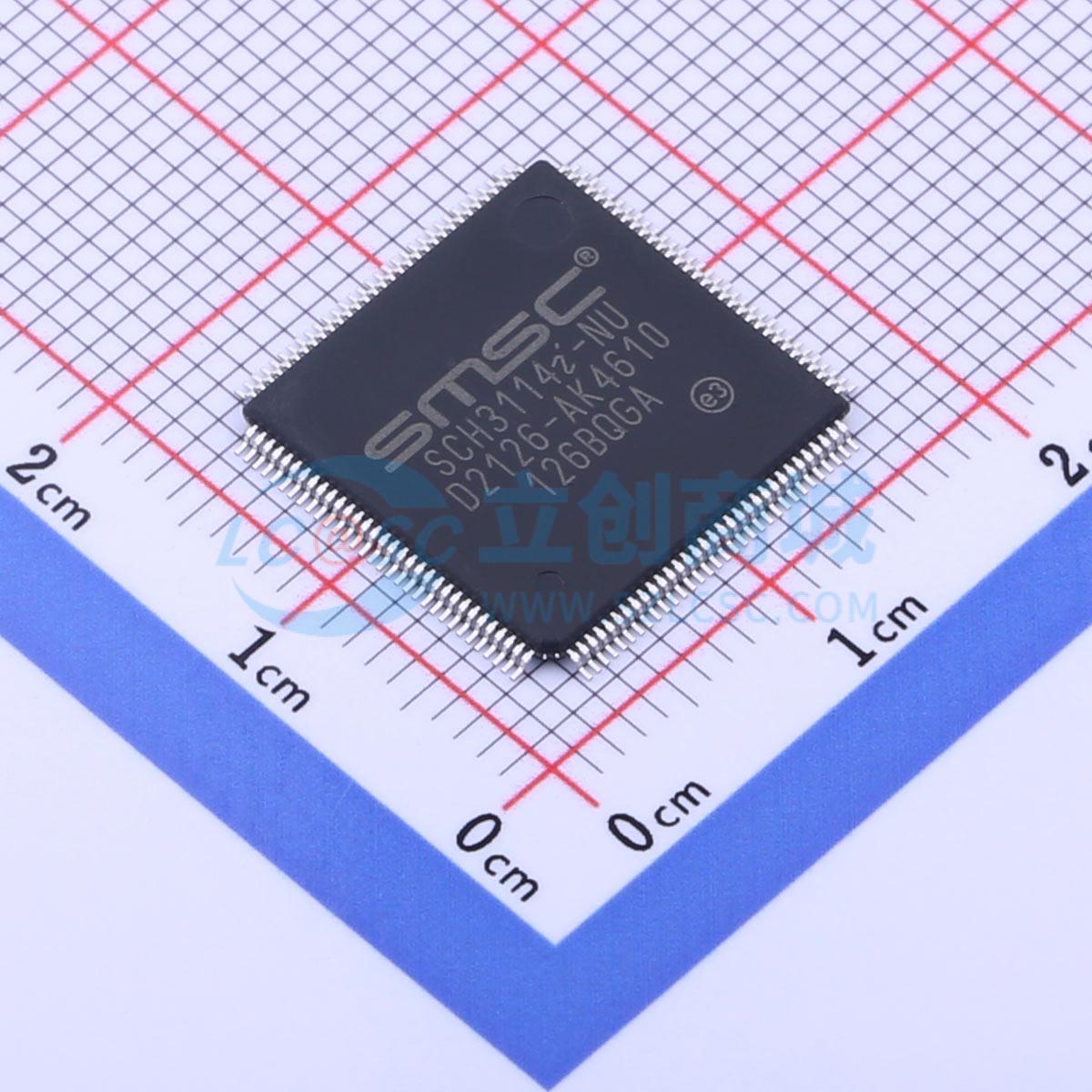

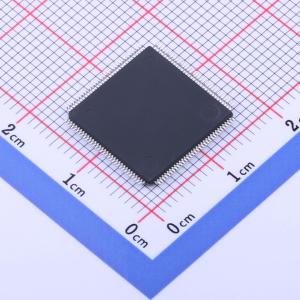

SCH3114I-NU

SCH3112/SCH3114/SCH3116产品系列是一款3.3V（超级I/O模块可耐受5V）、符合PC99/PC2001标准、带有LPC接口的超级I/O控制器。该系列还具备硬件监控功能、增强的安全特性、电源控制逻辑和主板胶合逻辑。SCH3112/SCH3114/SCH3116产品系列的硬件监控功能包括温度、电压和风扇转速监测。

• 通用特性 - 3.3V工作电压（超级I/O模块可耐受5V）
• 可编程唤醒事件（PME）接口
• 符合PC99、PC2001标准
• 符合ACPI 2.0标准
• 串行IRQ接口，支持PCI系统的串行化IRQ
• 与ISA即插即用兼容的寄存器组
• 上电配置端口有四种地址选项
• 系统管理中断（SMI）
• 40个通用I/O引脚
• 6个带VID兼容输入的GPIO
• 支持PS/2键盘上的电源按钮
• 用于设备认证的安全密钥寄存器（32字节）
• 低引脚数总线（LPC）接口 - 支持19MHz至33MHz的LPC总线频率
• 看门狗定时器
• 恢复和主电源正常发生器
• 可编程时钟输出至16Hz
• 2.88MB超级I/O软盘控制器 - 授权的CMOS 765B软盘控制器
• 支持两个软盘驱动器
• 可配置开漏/推挽输出
• 支持垂直记录格式
• 16字节数据FIFO
• 100%与IBM兼容
• 检测所有溢出和欠载情况
• 精密的电源控制电路（PCC），包括多种低功耗模式以降低功耗
• DMA使能逻辑
• 数据速率和驱动器控制寄存器
• 480个地址，最多八个IRQ和四个DMA选项
• 支持在并行端口引脚上实现FDD接口
• 增强型数字数据分离器 - 2Mbps、1Mbps、500Kbps、300Kbps、250Kbps数据速率
• 可编程预补偿模式
• 键盘控制器 - 与8042软件兼容
• 8位微计算机
• 2k字节的程序ROM
• 256字节的数据RAM
• 四个专门用于键盘/鼠标接口的开漏输出
• 异步访问两个数据寄存器和一个状态寄存器
• 支持中断和轮询访问
• 8位计数器定时器
• 支持端口92
• 快速门A20和KRESET输出
• Phoenix键盘BIOS ROM
• 多个串行端口 - SCH3112 - 2个全功能串行端口
• SCH3114 - 4个全功能串行端口
• SCH3116 - 4个全功能和2个四引脚串行端口
• 高速NS16C550A兼容UART，带有 - 发送/接收16字节FIFO
• 支持230k、460k、921k和1.5M波特率
• 可编程波特率发生器
• 调制解调器控制电路
• 480个地址和15个IRQ选项
• 支持串行端口间的IRQ共享
• RS485自动方向控制模式
• 红外端口 - 多协议红外接口
• 符合IrDA 1.0标准
• SHARP ASK IR
• 480个地址，最多15个IRQ
• 带ChiProtect的多模式并行端口 - 标准模式与IBM PC/XT、PC/AT和PS/2兼容的双向并行端口
• 与增强型并行端口（EPP）兼容
• EPP 1.7和EPP 1.9（符合IEEE 1284标准）
• 符合IEEE 1284标准的增强功能端口（ECP）
• 用于保护的ChiProtect电路
• 960个地址，最多15个IRQ和四个DMA选项
• 硬件监控 - 监控电源（+2.5V、+5V、+12V、Vccp（处理器电压）、VCC、Vbat和Vtr）
• 用于两个外部温度测量的远程热二极管传感，精度达1.5℃
• 内部环境温度测量
• 对所有监控值进行限值比较，基于温度的可编程自动风扇控制
• nHWM_INT引脚用于温度或电压超限指示
• 热关断信号用于过热指示
• IDE复位输出和3个带软件控制功能的PCI复位缓冲器（仅SCH3112和SCH3114）
• 电源按钮控制和交流电源故障恢复（仅SCH3112和SCH3114）
• 可用温度范围 - 工业级（+85℃至 - 40℃）
• 商业级（+70℃至0℃）
• 128引脚VTQFP，符合RoHS标准的封装
