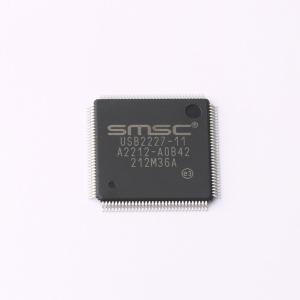

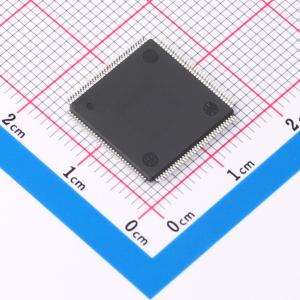

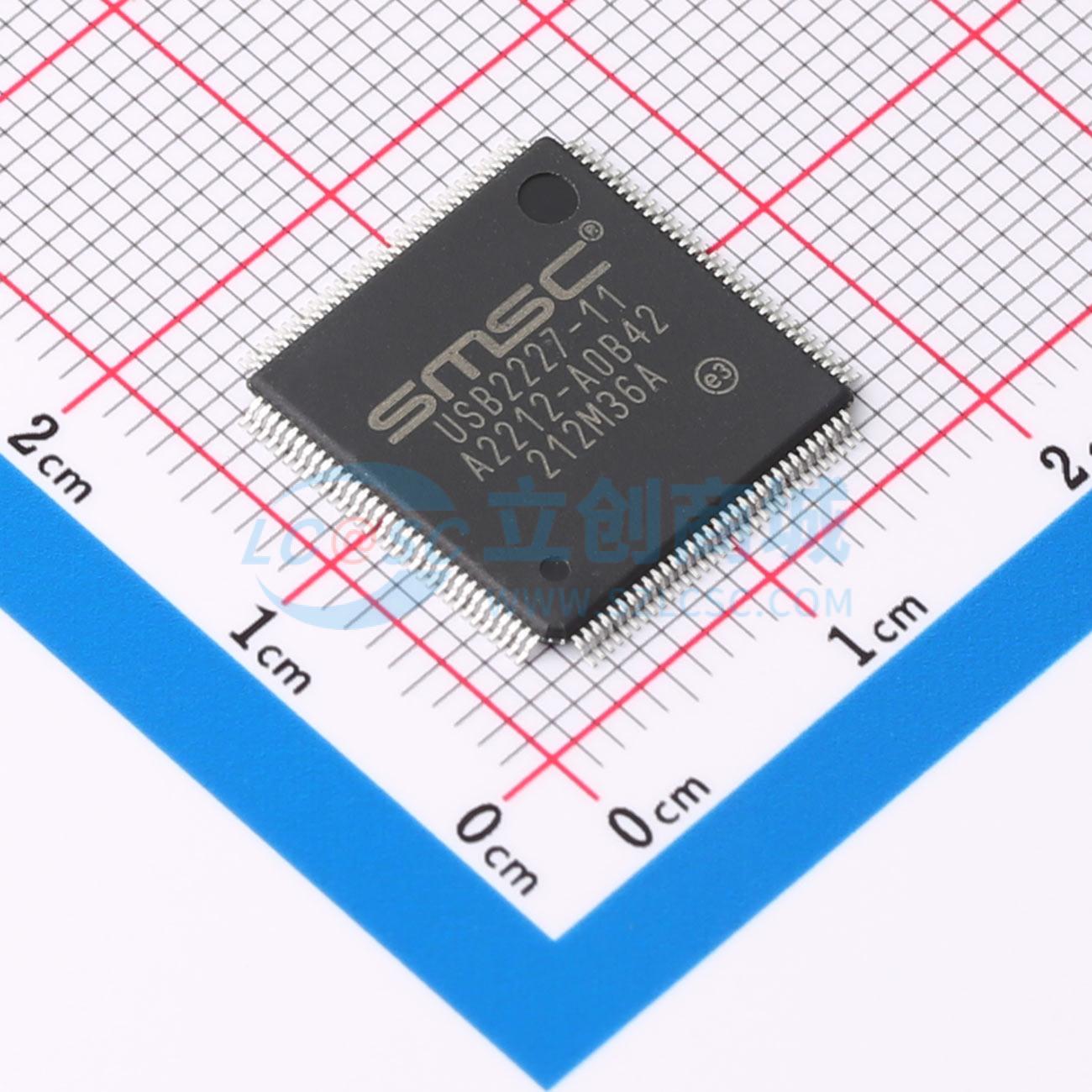

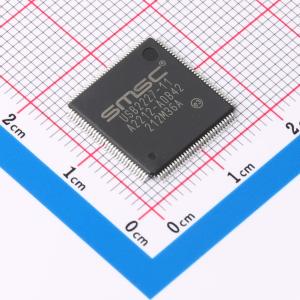

USB2227-NU-11

USB2227/USB2228是一款USB 2.0仅批量传输大容量存储类外设控制器，仅用于在真正的IDE模式下支持CompactFlash（CF和CF Ultra I/II）、SmartMedia（SM）和xD卡、Memory Stick（MS）、Memory Stick DUO（MSDUO）和Memory Stick Pro（MSPRO）、Secure Digital（SD）以及MultiMediaCard（MMC）闪存设备。它为市场上最流行的闪存卡提供了单芯片解决方案。 该器件由一个USB 2.0物理层（PHY）和串行接口引擎（SIE）、缓冲区、带有扩展暂存器的快速8051微处理器、程序静态随机存取存储器（SRAM）以及CF、MS、SM和SD控制器组成。

• 为SmartMedia或xD图像卡、Memory Stick、高速Memory Stick、Memory Stick PRO、MS Duo、Secure Digital、Mini - Secure Digital、TransFlash、MultiMediaCard、缩小尺寸MultiMediaCard、NAND闪存、Compact Flash和CF Ultra I & II以及CF规格的ATA硬盘与USB 2.0总线的接口提供完整的系统解决方案 - 支持符合USB仅批量传输大容量存储规范的可引导BIOS
• 支持上述所有设备同时运行。（以下每组设备每次仅支持一个：CF或ATA硬盘、SM或xD或NAND、SD或MMC）
• 片上4位高速Memory Stick和MS PRO硬件电路
• 片上固件可读写高速Memory Stick和MS PRO
• 硬件执行1位纠错码（ECC）校正以实现最高效率
• 硬件支持SD安全命令扩展
• 片上功率场效应晶体管（FET），以最少的电路板元件为闪存介质卡供电
• 通过USB总线供电认证
• 3.3伏I/O，VBUS/GPIO3上具有5V输入容限
• 完全符合USB规范2.0，支持总线供电操作 - 包括USB 2.0收发器 - 提供一个双向控制端点和一个双向批量端点
• 8051 8位微处理器 - 提供低速控制功能 - 平均每条指令4个周期，执行速度为30 MHz - 12K字节内部SRAM用于通用暂存器 - 768字节内部SRAM用于通用暂存器或在重新刷新外部只读存储器（ROM）时执行程序
• 双缓冲批量端点
• 用于批量端点的双向512字节缓冲区 - 64字节接收控制端点缓冲区 - 64字节发送控制端点缓冲区
• 内部或外部程序存储器接口 - 64K字节内部代码空间，或可选使用闪存、SRAM或可擦可编程只读存储器（EPROM）的64K字节外部代码空间
• 板载24MHz晶体驱动电路
• 可由48MHz外部时钟源驱动
• 片上1.8V稳压器，用于低功耗核心操作
• 内部锁相环（PLL），用于480MHz USB 2.0采样，可配置微控制器（MCU）时钟
• 如果使用“引导块”闪存程序存储器，则支持通过USB总线进行固件升级
• 15个通用输入输出（GPIO）引脚用于特殊功能：LED指示灯、按钮输入、对存储设备的电源控制等 - 输入能够以边沿触发方式产生中断 - 属性位控制功能： - 活动LED极性/操作/闪烁速率 - 全卡或部分卡合规性检查 - 总线供电或自供电 - 逻辑单元号（LUN）配置和分配 - 写保护极性 - 智能分离：在笔记本应用中无卡插入时从USB分离 - 用于xD合规性的盖板开关操作 - 查询命令操作 - SD写保护操作 - 支持旧款CF卡 - 强制USB 1.1报告 - 内部或外部功率FET操作
• 与微软Windows XP、Windows ME、Windows 2000 SP3、苹果OS 10、Softconnex和Linux多LUN大容量存储类驱动程序兼容
• 可从Microchip获取Windows 2000、Windows 98/98 SE和苹果OS 8.6及OS 9多LUN大容量存储类驱动程序
• 128引脚VTQFP封装，符合RoHS标准（封装尺寸14mm x 14mm，高度1.0mm）
