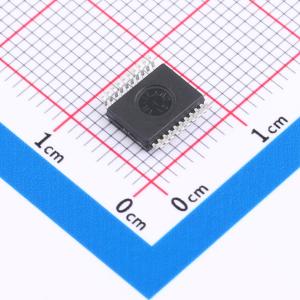

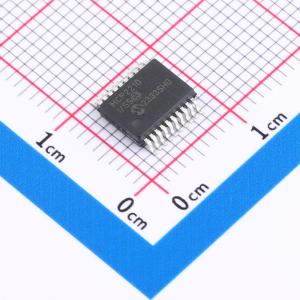

MCP2210-I/SS

USB到SPI协议转换器带GPIO（主机模式）

描述

USB到SPI协议转换器带GPIO（主机模式）支持全速USB（12 Mb/s），并作为人机接口设备（HID）运行。它包含一个128字节的缓冲区用于数据吞吐，其中64字节用于发送，64字节用于接收。该设备完全可配置，包括VID、PID分配和字符串描述符，并可通过总线供电或自供电模式供电。它符合USB 2.0标准。转换器使用标准的HID驱动程序，这些驱动程序内置在Windows XP、Vista、7、Linux和Mac OS中。提供了一个配置工具用于设备上电设置，还提供了用于USB-SPI通信、GPIO操作和其他功能的工具。SPI主外设支持所有四种SPI模式（模式0、1、2、3），比特率从1500 bps到12 Mbps。它为SPI事务提供了可配置的延迟，包括片选到第一个数据字节、数据到数据以及数据到片选取消选择。SPI事务可以长达65535字节，并且对于给定的SPI事务，最多可以使用9个片选线以任意组合方式使用。这些片选线与GPIO和备用功能引脚共享。该设备具有九个通用I/O（GPIO）引脚和256字节的用户EEPROM，可以通过某些USB命令访问。可用的封装类型包括：- 20引脚QFN（5x5 mm）- 20引脚SOIC- 20引脚SSOP其他特性包括用于指示USB活动的LED输出、用于信号USB挂起状态的SSPND输出引脚以及用于指示枚举完成的USBCFG输出引脚。工作电压范围为3.3V至5.5V，振荡器输入为12 MHz。工业工作温度范围为-40℃至+85℃。

品牌名称

MICROCHIP(美国微芯)

商品型号

MCP2210-I/SS

商品编号

C639051

商品封装

SSOP-20-208mil​

包装方式

管装

商品毛重

0.91克(g)
