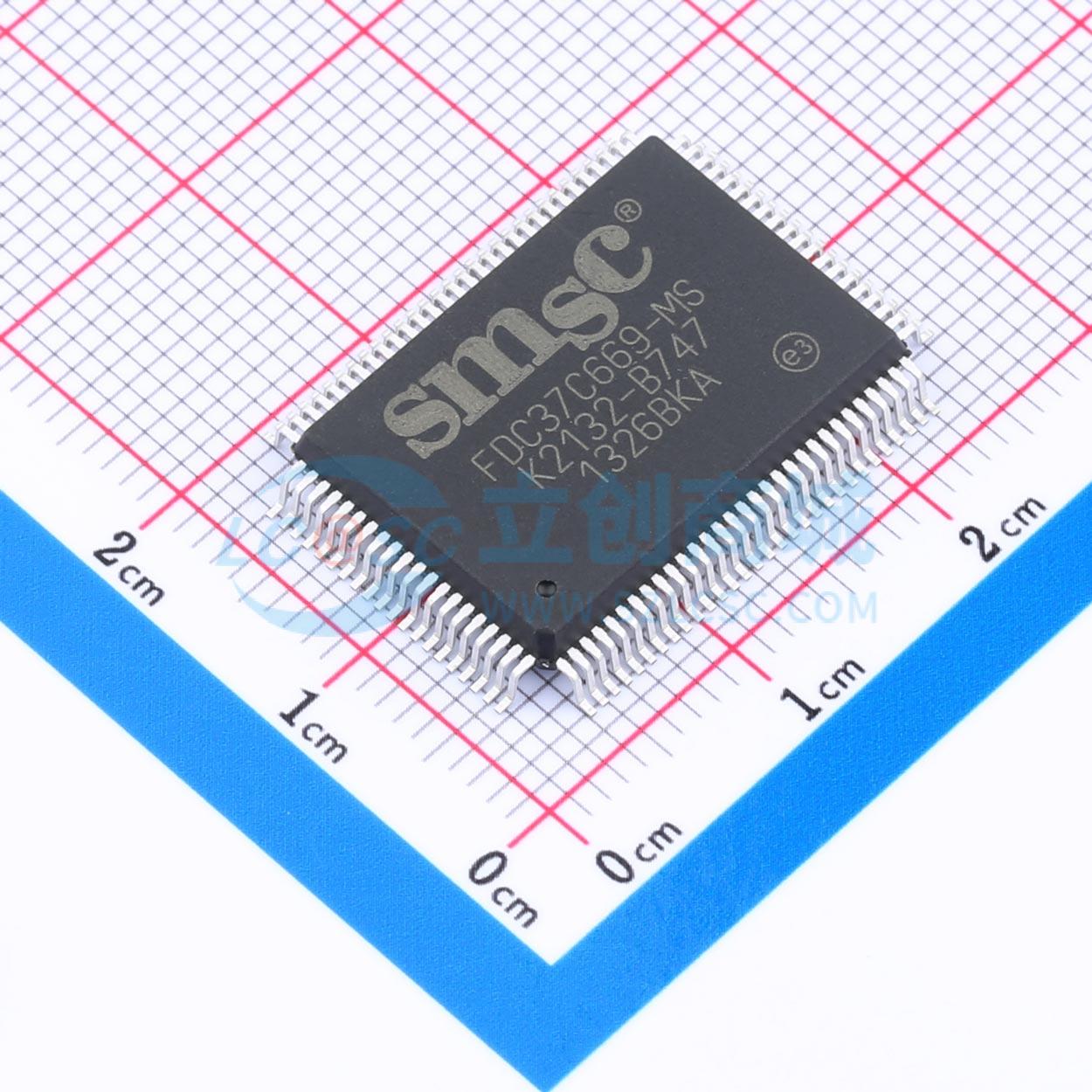

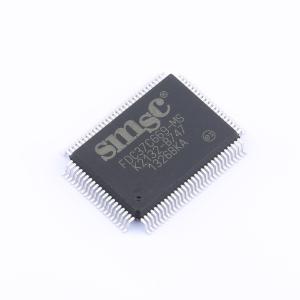

温馨提醒：图片仅供参考，商品以实物为准

FDC37C669-MS

PC 98/99 兼容超级 I/O 软盘控制器，带红外支持

描述: 该芯片是一款符合PC 98/99标准的超级I/O软盘控制器，支持红外功能。它集成了多种接口，包括并行端口、IDE接口和游戏端口，并支持多种数据传输速率。
品牌名称: MICROCHIP(美国微芯)
商品型号: FDC37C669-MS
商品编号: C639443
商品封装: QFP-100(14x20)
包装方式: 托盘
商品毛重: 2克(g)

商品概述

SMSC FDC37C669是一款支持红外功能、与PC 95兼容的超级I/O软盘控制器，采用了SMSC成熟的超级单元技术，提高了产品的可靠性和功能性。FDC37C669符合PC95标准，针对主板应用进行了优化。它支持1 Mbps和2 Mbps两种数据速率，以及1 Mbps数据速率下的垂直记录操作。 FDC37C669集成了SMSC真正的CMOS 765B软盘控制器、先进的数字数据分离器、16字节数据FIFO、两个与16C550兼容的UART、一个多模式并行端口（包含ChiProtect电路，支持EPP和ECP）、IDE接口、片上12 mA AT总线驱动器、游戏端口片选以及两个软盘直接驱动支持。真正的CMOS 765B内核与IBM PC/XT和PC/AT架构100%兼容，还提供数据溢出和欠载保护。SMSC先进的数字数据分离器采用了SMSC的专利数据分离技术，便于测试和使用。两个片上UART均与NS16C550兼容。其中一个UART还额外支持串行红外接口，符合IrDA、HPSIR和ASKIR格式（夏普、苹果Newton和其他PDA使用）。并行端口、IDE接口和游戏端口选择逻辑与IBM PC/AT架构兼容。FDC37C669集成了复杂的电源控制电路（PCC），支持多种低功耗模式。 FDC37C669软盘控制器集成了软件可配置逻辑（SCL），便于使用。使用SCL功能可以对FDC、并行端口和UART等关键功能进行可编程系统配置。并行端口的ChiProtect功能可防止在FDC37C669未通电时打印机通电造成的损坏。 FDC37C669无需任何外部滤波组件，因此易于使用，可降低系统成本并减少电路板面积。FDC37C669在软件和寄存器方面与SMSC专有的82077AA内核兼容。

商品特性

5伏工作电压
智能自动电源管理，16位地址限定（可选）
2.88MB超级I/O软盘控制器
授权的CMOS 765B软盘控制器
软件和寄存器与SMSC专有的82077AA兼容内核兼容
直接支持两个软盘驱动器
支持垂直记录格式
16字节数据FIFO
100%与IBM兼容
检测所有溢出和欠载情况
复杂的电源控制电路（PCC），包括多种低功耗模式以降低功耗
DMA使能逻辑
数据速率和驱动器控制寄存器
交换驱动器A和B
非突发模式DMA选项
48个基本I/O地址、7个IRQ和3个DMA选项
并行端口引脚可用于软盘
增强型数字数据分离器
2 Mbps、1 Mbps、500 Kbps、300 Kbps、250 Kbps数据速率
可编程预补偿模式
两个高速NS16C550兼容UART，带有发送/接收16字节FIFO
支持230k和460k波特率
可编程波特率发生器
调制解调器控制电路
红外 - IrDA（HPSIR）和幅移键控红外（ASKIR）备用红外引脚（可选）
96个基本I/O地址和8个IRQ选项
带ChiProtect的多模式并行端口
标准模式与IBM PC/XT、PC/AT和PS/2兼容的双向并行端口
增强型并行端口（EPP），兼容EPP 1.7和EPP 1.9（符合IEEE 1284标准）
增强功能端口（ECP）兼容（符合IEEE 1284标准）
集成ChiProtect电路，防止打印机通电造成的损坏
192个基本I/O地址、7个IRQ和3个DMA选项
ISA主机接口
IDE接口（可选）
片上解码和选择逻辑与IBM PC/XT和PC/AT兼容
嵌入式硬盘驱动器
48个基本I/O地址和7个IRQ选项
游戏端口选择逻辑
48个基本I/O地址
通用地址解码器
16字节块解码
48个基本I/O地址选项
100引脚QFP和TQFP封装；也提供无铅符合RoHS标准的封装

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(66个/托盘，最小起订量 1056 个)

个

起订量：1056 个66个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	其他接口
	数据速率	2Mbps
