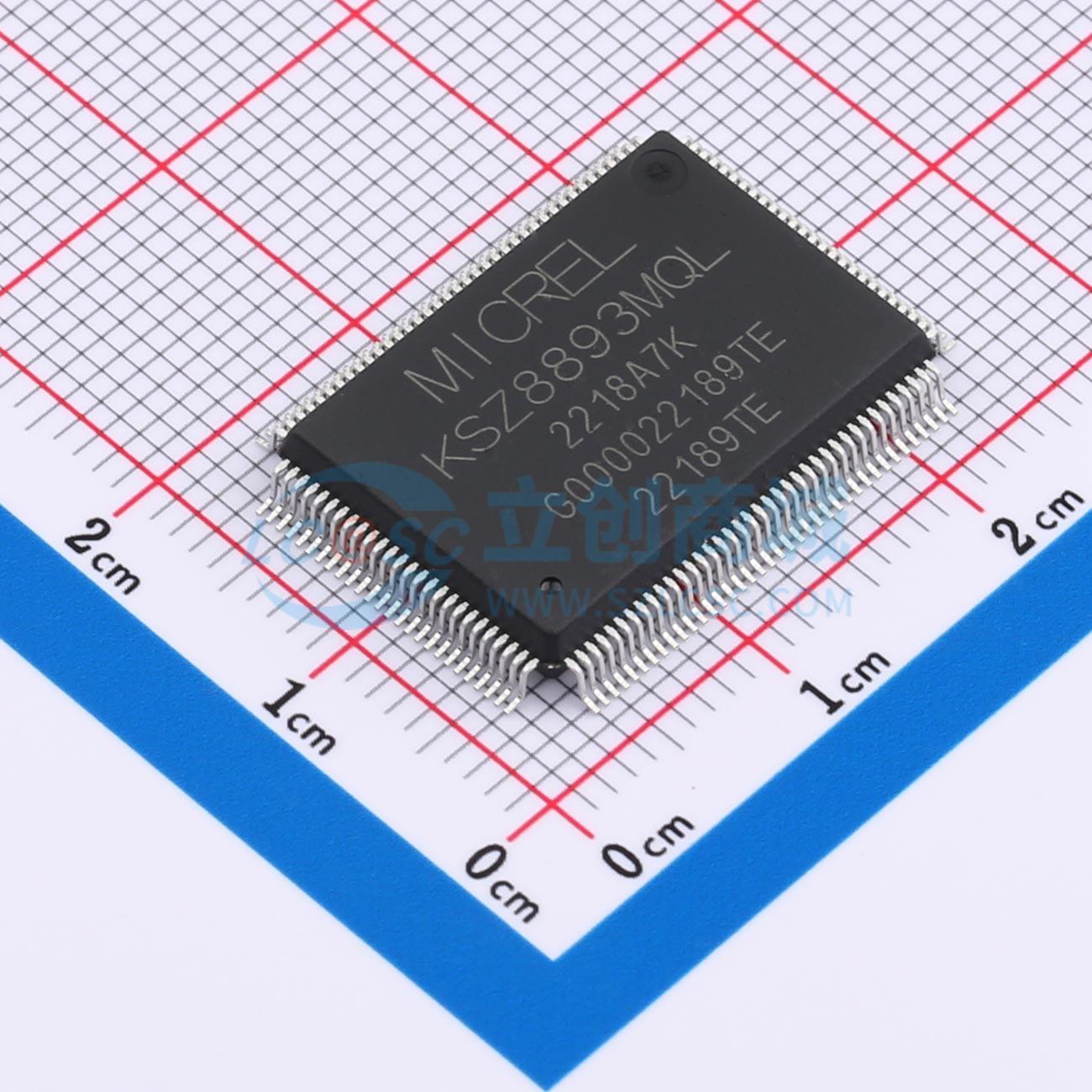

KSZ8893MQL

KSZ8893MQL/MBL是一款高度集成的二层管理型交换机，专为低端口数量、成本敏感的10/100 Mbps交换系统设计。它提供了一系列丰富的功能，包括速率限制、基于标签/端口的VLAN、QoS优先级、管理、管理信息库（MIB）计数器、RMII/MII/SNI以及CPU控制/数据接口，能够有效应对当前和新兴的快速以太网应用。

KSZ8893MQL/MBL包含两个采用专利混合信号低功耗技术的10/100收发器、三个媒体访问控制（MAC）单元、高速无阻塞交换结构、专用地址查找引擎以及片上帧缓冲存储器。两个物理层接口均支持10BASE-T和100BASE-TX。此外，其中一个物理层接口还支持100BASE-FX。KSZ8893MQL/MBL采用无铅封装，并且还有工业温度等级的KS8893MQLI/MBLI和汽车等级的KSZ8893 MQL AM可供选择。

• 经验证的集成3端口10/100以太网交换机

  • 第三代交换机，具有三个MAC和两个PHY，完全符合IEEE 802.3u标准
  • 非阻塞交换结构通过利用1K MAC地址查找表和存储转发架构确保快速数据包传输
  • 全双工IEEE 802.3x流控制（PAUSE），带强制模式选项
  • 半双工背压流控制
  • HP Auto MDI-X可靠检测并纠正直通和交叉电缆，带有禁用和启用选项
  • Micrel LinkMD基于TDR的电缆诊断允许识别故障铜缆
  • 端口1支持100BASE-FX
  • MII接口支持MAC模式和PHY模式
  • RMII接口支持外部50MHz系统时钟
  • 支持7线串行网络接口（SNI）用于传统MAC
  • 全面的LED指示灯支持链路、活动、全/半双工和10/100速度

• 全面的配置寄存器访问

  • 串行管理接口（SMI）访问所有内部寄存器
  • MII管理（MIIM）接口访问PHY寄存器
  • SPI和I2C接口访问所有内部寄存器
  • I/O引脚绑定和EEPROM在非管理交换机模式下编程选择性寄存器
  • 控制寄存器可在运行中配置（端口优先级、802.1p/d/q、AN…）

• QoS/CoS数据包优先级支持

  • 每个端口，基于802.1p和DiffServ
  • 每个端口重新映射802.1p优先级字段
  • 四个优先级级别

• 高级交换特性

  • IEEE 802.1q VLAN支持多达16组（完整的VLAN ID范围）
  • 每个端口VLAN ID标签/取消标签选项
  • 每个端口IEEE 802.1p/q标签插入或移除（出口）
  • 可编程速率限制，在每个端口的基础上进行入口和出口控制
  • 广播风暴保护，带%控制（全局和每个端口）
  • IEEE 802.1d生成树协议支持
  • 特殊标记模式，通知处理器哪个入口端口接收数据包
  • IGMP侦听（Ipv4）和MLD侦听（Ipv6）支持多播数据包过滤
  • MAC过滤功能，将未知单播数据包转发到指定端口
  • 双重标记支持
  • 支持IEEE 802.1w, 802.1t生成树

• 低延迟支持

  • 中继器模式

• 交换机监控特性

  • 端口镜像/监控/嗅探：入口和/或出口流量到任何端口或MII
  • MIB计数器用于完全符合统计收集，每个端口34个MIB计数器
  • 远程故障诊断的环回模式

• 低功耗

  • 全芯片硬件断电（寄存器配置不保存）
  • 基于每个端口的软件节能（空闲链路检测，寄存器配置保留）
  • 电压：单电源：3.3V

• 工业温度范围

  • -40°C至+85°C

• 提供128引脚PQFP和100球LFBGA无铅封装

• 媒体转换器
• FTTx 用户端设备
• VoIP 电话
• SOHO 家庭网关
• 宽带网关 / 防火墙 / VPN
• 集成 DSL/电缆调制解调器
• 无线局域网接入点 + 网关
• 机顶盒/游戏盒
• 独立的10/100交换机
• 可在未来迁移到管理解决方案的非管理型交换机
• 单PHY选项，未来可扩展为两个端口
• 需要端口冗余和端口监控的应用程序
• 冗余环形拓扑中的传感器设备
