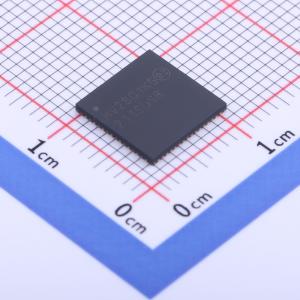

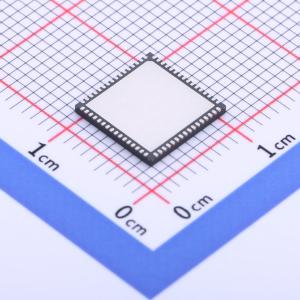

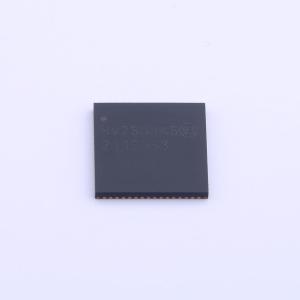

HV2801K6-G

32通道低电荷注入高压模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 32通道高压模拟开关，适用于需要高压切换和低压控制信号的应用，如医疗超声成像、压电换能器驱动和打印机。
品牌名称: MICROCHIP(美国微芯)
商品型号: HV2801K6-G
商品编号: C633457
商品封装: QFN-64-EP(9x9)
包装方式: 托盘
商品毛重: 1.2克(g)

商品参数

商品概述

HV2801和HV2901是32通道低电荷注入高压模拟开关集成电路（IC），适用于需要由低压控制信号控制高压开关的应用，如医学超声成像、压电换能器驱动器和打印机。HV2901集成了泄放电阻，可消除压电换能器等容性负载上的电压累积。输入数据被移入一个32位移位寄存器，然后可保存在一个32位锁存器中。为减少任何可能的时钟馈通噪声，在所有位都被时钟输入之前，锁存使能（LE）应保持高电平。数据在时钟上升沿被时钟输入。这些器件将高压双向DMOS开关和低功耗CMOS逻辑相结合，以高效控制高压模拟信号。 HV2801和HV2901适用于各种高压电源组合，例如VPP/VNN：+40V / -160V、+100V / -100V和+160V / -40V。

商品特性

32通道高压模拟开关
HV2901输出端集成泄放电阻
低功耗CMOS逻辑电路
3.3V或5V CMOS输入逻辑电平
2:1多路复用器/解复用器
20 MHz数据移位时钟频率
10 μA低静态功耗
低寄生电容
直流至50 MHz模拟信号频率
5 MHz时典型关断隔离度为 -60 dB
出色的抗噪能力
带锁存器的可级联串行数据寄存器
灵活的工作电源电压

应用领域

医学超声成像
无损检测金属探伤
压电换能器驱动器
喷墨打印机头
光学MEMS模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	32
	工作电压	-160V~40V；-100V~100V；-40V~160V
	导通时间(ton)	5us

	属性	参数值
	导通电阻(Ron)	22Ω
	关闭时间(toff)	5us
	工作温度	0℃~+70℃
	导通电容(Con)	33pF
