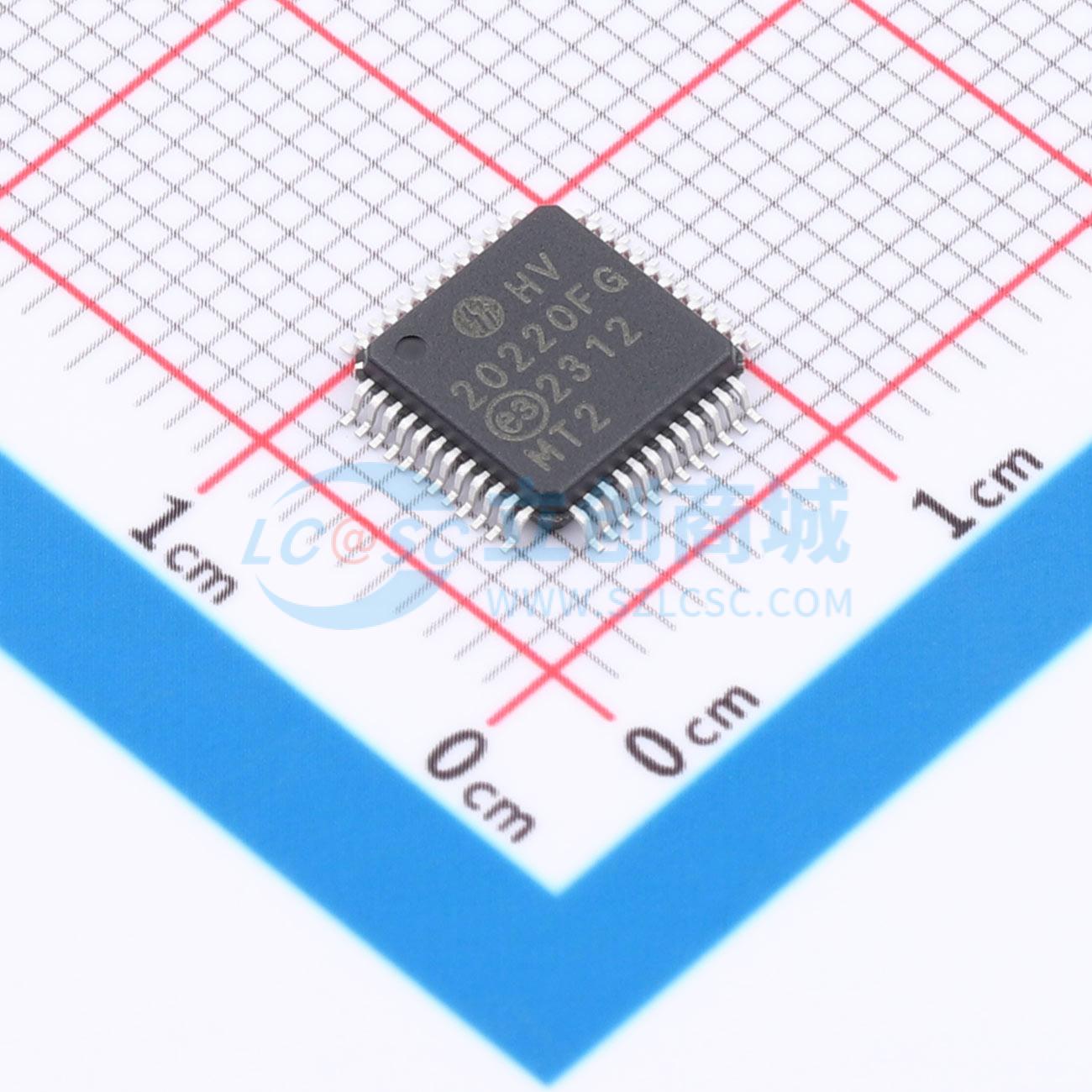

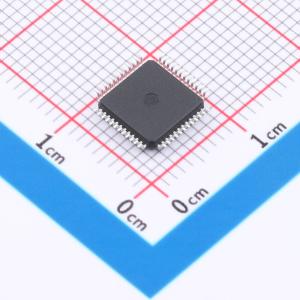

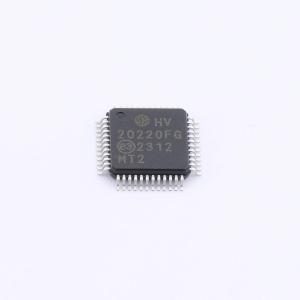

HV20220FG-G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件是一款低电荷注入、8通道、高压模拟开关集成电路（IC），适用于需要由低压控制信号控制高压切换的应用，如超声成像和打印机。输入数据被移入一个8位移位寄存器，然后可保存在一个8位锁存器中。为减少任何可能的时钟馈通噪声，在所有位都完成时钟输入之前，应将锁存使能反相（LE）置为高电平
品牌名称: MICROCHIP(美国微芯)
商品型号: HV20220FG-G
商品编号: C633675
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.73262克(g)

商品参数

商品概述

该器件是一款低电荷注入、8通道、高压模拟开关集成电路（IC），适用于需要由低压控制信号控制高压开关的应用，如超声成像和打印机。输入数据被移入一个8位移位寄存器，然后可以保存在一个8位锁存器中。为减少任何可能的时钟馈通噪声，在所有位都被时钟输入之前，锁存使能反相（LE）应保持高电平。该开关采用HVCMOS技术，将高压双向DMOS开关与低功耗CMOS逻辑相结合，以高效控制高压模拟信号。

商品特性

采用HVCMOS技术，性能卓越
静态功耗极低（-10μA）
输出导通电阻典型值为22Ω
寄生电容低
直流至50MHz小信号频率响应
在5.0MHz时，典型输出关断隔离度为-60dB
采用CMOS逻辑电路，功耗低
抗噪声能力出色
片上集成移位寄存器、锁存器和清零逻辑电路
灵活的高压电源

应用领域

医学超声成像
压电换能器驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	-
	工作电压	4.5V~13.2V
	导通时间(ton)	5us

	属性	参数值
	导通电阻(Ron)	22Ω
	关闭时间(toff)	5us
	工作温度	0℃~+70℃
	导通电容(Con)	38pF
	带宽	50MHz
