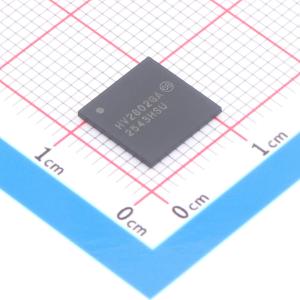

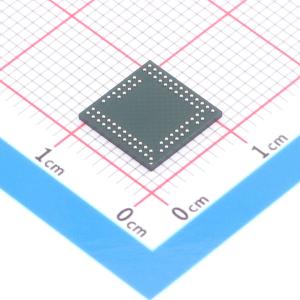

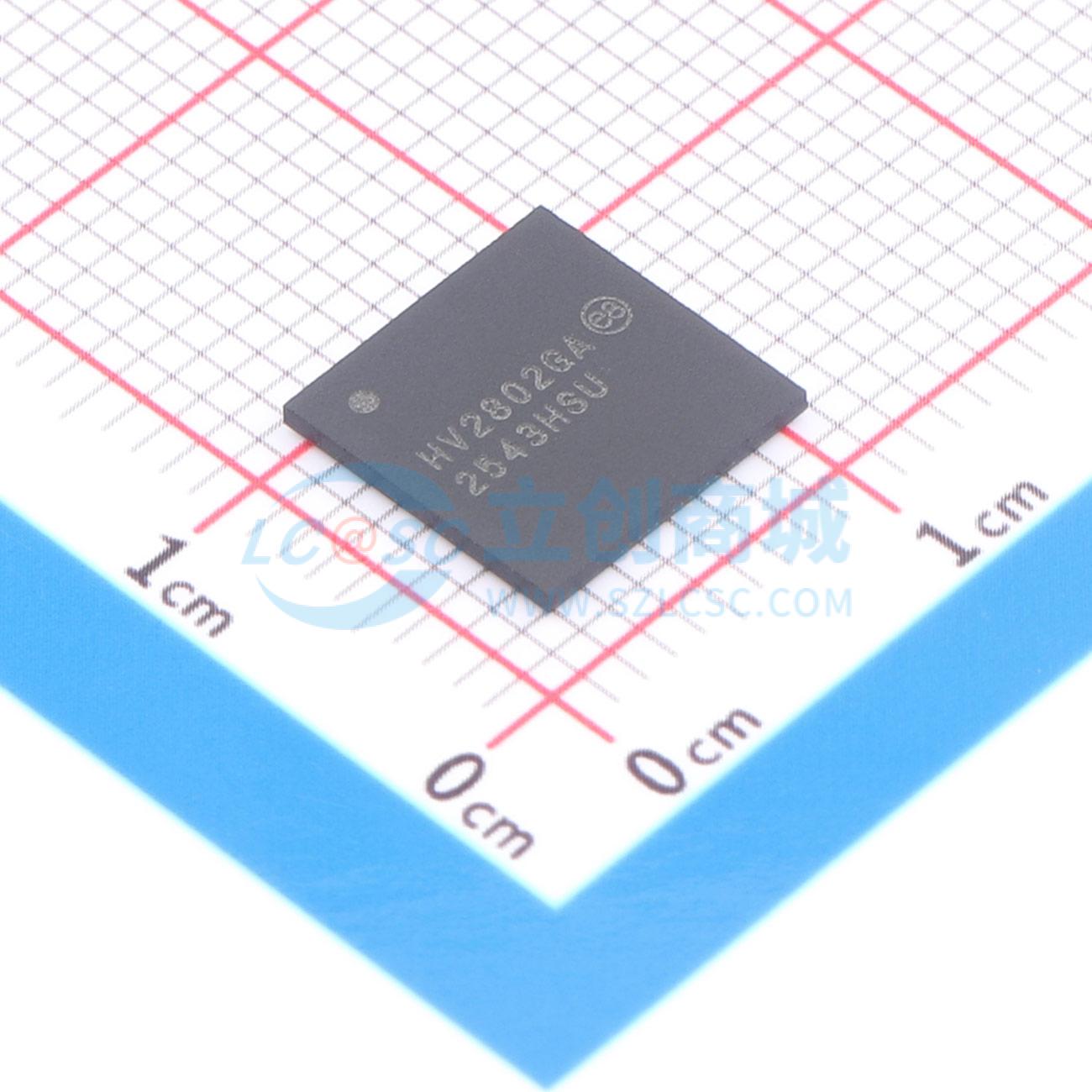

HV2802GA-G

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: HV2802GA-G
商品编号: C633458
商品封装: VFBGA-78
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

HV2802和HV2902是低电荷注入、32通道的高压模拟开关，适用于需要由低压控制信号控制高压开关的应用，如医学超声成像、驱动压电换能器和打印机。HV2902集成了泄放电阻，可消除压电换能器等容性负载上的电压累积。输入数据被移入一个32位移位寄存器，然后可以保存在一个32位锁存器中。为减少任何可能的时钟馈通噪声，在所有位都被时钟输入之前，锁存使能端应保持高电平。数据在时钟信号的上升沿被时钟输入。该器件采用高压互补金属氧化物半导体（HVCMOS）技术，将高压双向双扩散金属氧化物半导体（DMOS）开关与低功耗互补金属氧化物半导体（CMOS）逻辑相结合，以高效控制高压模拟信号。该器件适用于各种高压电源组合，例如，V_PP/V_NN：+40V/-160V、+100V/-100V和+160V/-40V。

商品特性

32通道单刀单掷（SPST）高压模拟开关
3.3V或5.0V CMOS输入逻辑电平
20 MHz数据移位时钟频率
采用高压互补金属氧化物半导体（HVCMOS）技术，性能卓越
极低静态功耗 <10 μA
低寄生电容
直流至50 MHz模拟信号频率
在5.0 MHz时典型关断隔离度为 -60 dB
采用CMOS逻辑电路，功耗低
出色的抗噪能力
带锁存器的可级联串行数据寄存器
灵活的工作电源电压
输出端集成泄放电阻（仅HV2902）

应用领域

医学超声成像
无损检测（NDT）金属探伤
压电换能器驱动器
喷墨打印机头
光学微机电系统（MEMS）模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	32
	工作电压	3V~5.5V

	属性	参数值
	导通时间(ton)	5us
	导通电阻(Ron)	26Ω
	关闭时间(toff)	5us
	工作温度	0℃~+70℃
