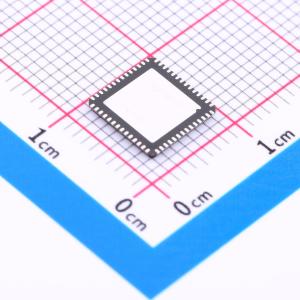

温馨提醒：图片仅供参考，商品以实物为准
LAN9500AI-ABZJ-TR
LAN950x USB 2.0 到 10/100 以太网控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LAN950x 是一个高性能解决方案，用于 USB 到 10/100 以太网端口桥接。该设备集成了 10/100 以太网 PHY、USB PHY、高速 USB 2.0 设备控制器、10/100 以太网 MAC 和 FIFO 控制器。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- LAN9500AI-ABZJ-TR
- 商品编号
- C625108
- 商品封装
- QFN-56-EP(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.396克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| 通道数 | 1 | |
| MAC接口 | USB | |
| 工作电压 | 3.3V | |
| 集成PHY | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 通信接口 | JTAG | |
| 存储空间 | 30KB | |
| 以太网速率标准 | 10BASE-T；100BASE-TX |
商品特性
- USB设备控制器
- 完全符合高速通用串行总线规范2.0版
- 支持高速（480 Mbps）和全速（12 Mbps）模式
- 支持四个端点
- 支持厂商特定命令
- 集成USB 2.0 PHY
- 支持远程唤醒
- 高性能10/100以太网控制器
- 完全符合IEEE802.3/802.3u标准
- 集成以太网MAC和PHY
- 支持10BASE - T和100BASE - TX
- 支持全双工和半双工
- 全双工和半双工流量控制
- 前导码生成和去除
- 自动32位CRC生成和校验
- 自动有效负载填充和填充去除
- 回环模式
- 支持TCP/UDP/IP/ICMP校验和卸载
- 灵活的地址过滤模式
- 一个48位精确地址
- 64个哈希过滤多播地址
- 允许所有多播
- 混杂模式
- 反向过滤
- 带状态报告允许所有传入数据
- 支持唤醒数据包
- 集成以太网PHY
- 自动协商
- 自动极性检测和校正
- 支持HP Auto - MDIX
- 链路状态变化唤醒检测
- 支持3个状态LED
- 支持外部MII和Turbo MII
- 多种低功耗模式
- NetDetach功能延长电池寿命
- 支持类似PCI的PME唤醒
- 11个通用输入输出引脚（GPIO）
- 支持总线供电和自供电操作
- 集成上电复位电路
- 单个外部3.3V I/O电源
- 内部核心稳压器
- EEPROM控制器
- 支持无EEPROM的自定义操作
- IEEE 1149.1（JTAG）边界扫描
- 需要单个25 MHz晶体
- Windows XP/Vista驱动程序
- Linux驱动程序
- Win CE驱动程序
- MAC OS驱动程序
- EEPROM实用程序
- 56引脚QFN（8x8 mm），符合RoHS标准
- 商业温度范围（0℃至+70℃）
- 工业温度范围（-40℃至+85℃）
应用领域
- 嵌入式系统
- 机顶盒
- 个人视频录像机（PVR）
- 消费电子设备
- 网络打印机
- USB端口复制器
- 独立USB转以太网适配器
- 测试仪器
- 工业应用
