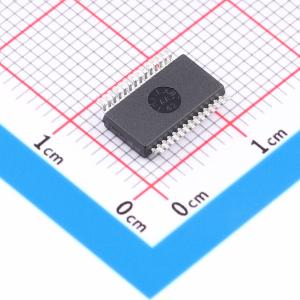

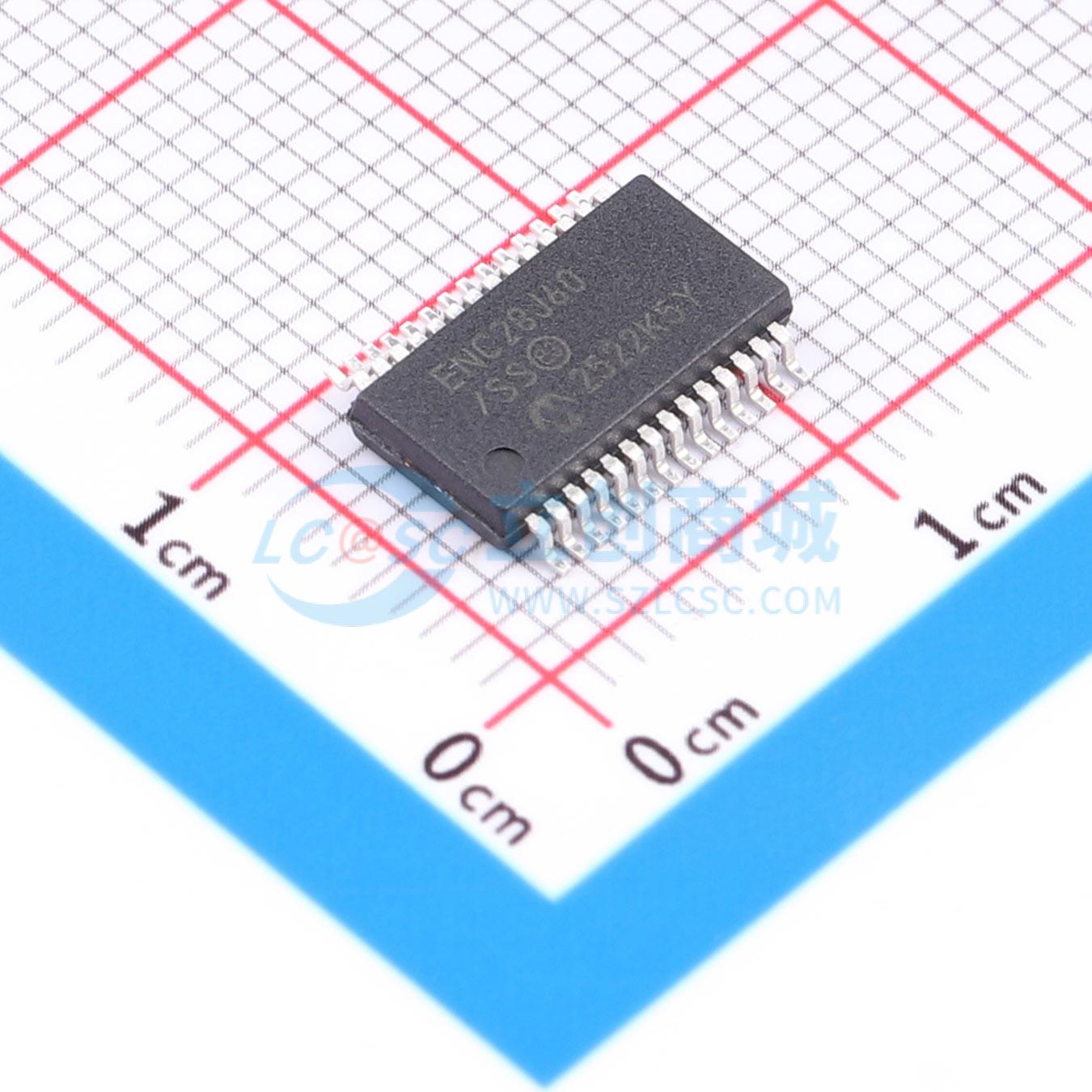

ENC28J60T/SS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款带有行业标准串行外设接口（SPI）的独立以太网控制器，旨在为任何配备SPI的控制器提供以太网网络接口。符合所有IEEE 802.3规范，采用多种数据包过滤方案来限制传入数据包。还提供内部DMA模块以实现快速数据吞吐量和硬件辅助校验和计算，用于各种网络协议。通过中断引脚和SPI与主机控制器进行通信，时钟速率高达20 MHz。两个专用引脚用于LED链路和网络活动指示。只需两个脉冲变压器和几个无源元件，即可将微控制器连接到以太网网络。
品牌名称: MICROCHIP(美国微芯)
商品型号: ENC28J60T/SS
商品编号: C628810
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 0.456008克(g)

商品概述

ENC28J60是一款独立的以太网控制器，具备行业标准的串行外设接口（SPI）。它旨在为任何配备SPI的控制器充当以太网网络接口。 ENC28J60符合所有IEEE 802.3规范。它集成了多种数据包过滤方案，以限制传入数据包。它还提供了一个内部DMA模块，用于实现快速数据吞吐量和硬件辅助校验和计算，这在各种网络协议中都有应用。与主控制器的通信通过一个中断引脚和SPI实现，时钟速率最高可达20 MHz。两个专用引脚用于LED链路和网络活动指示。使用ENC28J60时，只需两个脉冲变压器和几个无源元件，即可将微控制器连接到以太网网络。

商品特性

符合IEEE 802.3标准的以太网控制器
与10/100/1000Base - T网络完全兼容
集成MAC和10Base - T PHY
支持一个10Base - T端口，具备自动极性检测和校正功能
支持全双工和半双工模式
可编程的冲突自动重传功能
可编程的填充和CRC生成功能
可编程的错误数据包自动拒绝功能
SPI接口，时钟速度最高可达20 MHz
8 Kbyte的发送/接收数据包双端口SRAM
可配置的发送/接收缓冲区大小
硬件管理的循环接收FIFO
支持字节级随机和顺序访问，并具备自动递增功能
内部DMA，用于快速数据移动
硬件辅助的各种网络协议校验和计算
支持单播、多播和广播数据包
可编程的接收数据包过滤功能，可在以下条件的逻辑与或逻辑或时唤醒主机：单播目的地址、多播地址、广播地址、魔术包、由64位哈希表定义的组目的地址、在用户定义偏移处最多64字节的可编程模式匹配
环回模式
两个可编程的LED输出，用于指示链路、发送、接收、冲突和全/半双工状态
六个中断源和一个中断输出引脚
需要25 MHz时钟输入
带可编程预分频器的时钟输出引脚
工作电压为3.1V至3.6V（典型值为3.3V）
5V耐压输入
温度范围：工业级为 - 40℃至 + 85℃，商业级（仅适用于SSOP封装）为0℃至 + 70℃
28引脚SPDIP、SSOP、SOIC、QFN封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2100个/圆盘，最小起订量 1 个)

个

起订量：1 个2100个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	其他接口
	接口类型	SPI

	属性	参数值
	工作电压	3.1V~3.6V
	工作温度	0℃~+70℃
