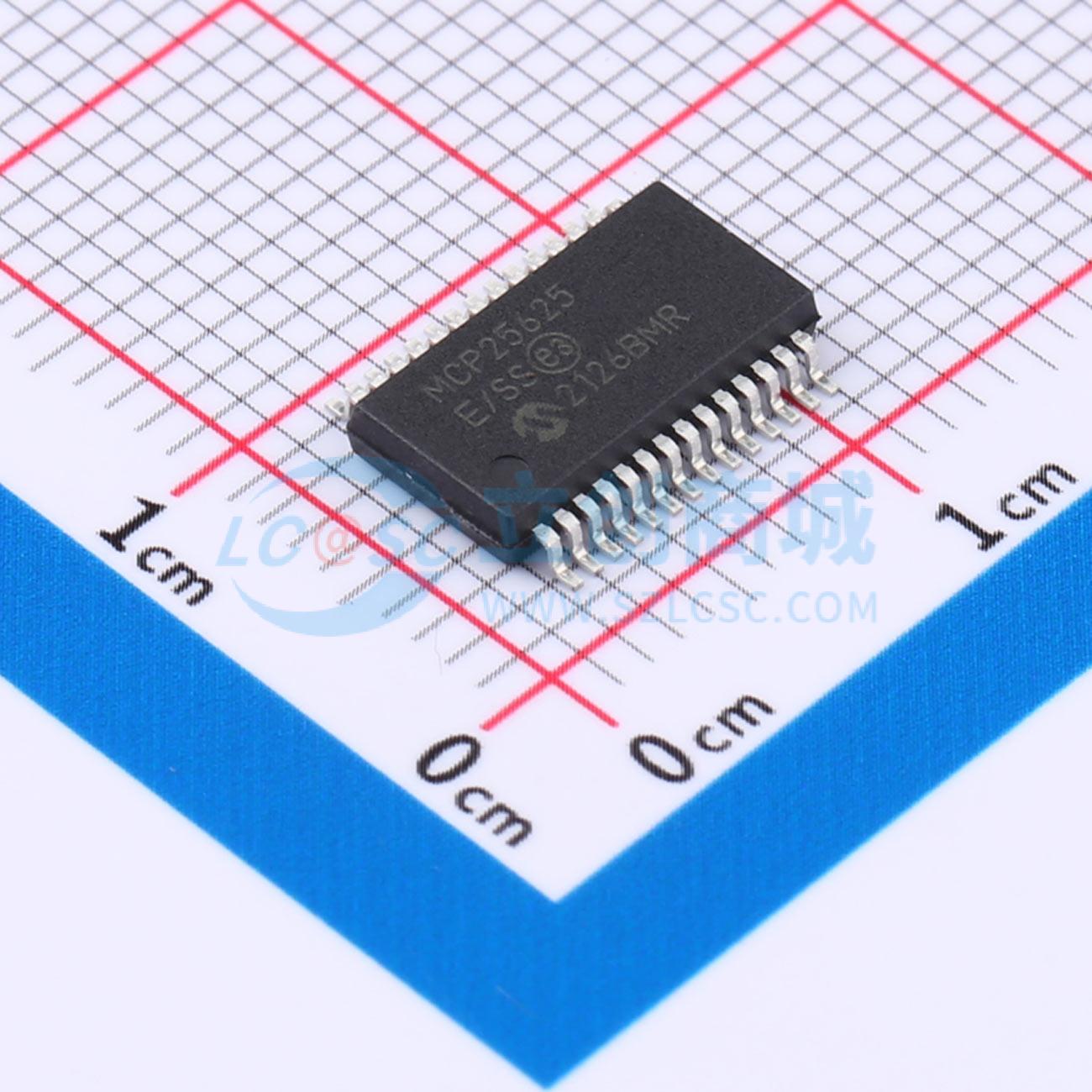

温馨提醒：图片仅供参考，商品以实物为准

MCP25625T-E/SS

带有集成收发器的CAN控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带有集成收发器的CAN 2.0B控制器，支持高达1 Mbps的数据速率，具有低功耗和高ESD保护。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP25625T-E/SS
商品编号: C628816
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 0.49克(g)

商品概述

MCP25625是一款完整、经济高效且占用空间小的CAN解决方案，可轻松添加到具有可用SPI接口的微控制器中。 MCP25625可直接与工作电压为2.7V至5.5V的微控制器连接，无需外部电平转换器。此外，MCP25625可直接连接到物理CAN总线，满足CAN高速收发器的所有要求。 MCP25625满足高速（高达1 Mb/s）、低静态电流、电磁兼容性（EMC）和静电放电（ESD）等汽车应用要求。

商品特性

集成CAN收发器和串行外设接口（SPI）的独立CAN 2.0B控制器
最高1 Mb/s的运行速度
极低的待机电流（典型值为10 μA）
最高10 MHz的SPI时钟速度
可直接与I/O电压为2.7V至5.5V的微控制器连接
提供SSOP-28L和6x6 QFN-28L封装
温度范围：- 扩展级（E）：-40℃至+125℃
VDD：2.7至5.5V
支持CAN 2.0B（ISO11898-1）
三个具有优先级和中止功能的发送缓冲区
两个接收缓冲区
六个过滤器和两个掩码，可对前两个数据字节进行可选过滤
支持SPI模式0,0和1,1
特定的SPI命令以减少SPI开销
缓冲区满和发送请求引脚可配置为通用I/O
一个中断输出引脚
VDDA：4.5V至5.5V
符合ISO-11898-2和ISO-11898-5标准物理层要求
设备未供电时，CAN总线引脚断开连接：- 未供电的节点或欠压事件不会对CAN总线造成负载
接地故障检测：- TXD上的永久显性检测 - 总线上的永久显性检测
VDDA引脚具有上电复位和欠压保护功能
具备短路（正或负电池电压）保护功能
具备汽车环境中高压瞬变保护功能
自动热关断保护
适用于12V和24V系统
满足或超过严格的汽车设计要求，包括2012年5月发布的《汽车应用中LIN、CAN和FlexRay接口的硬件要求》1.3版
差分总线设计提供高抗噪性
CANH和CANL具有高ESD保护，符合IEC61000-4-2标准，最高可达±8 kV

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2100个/圆盘，最小起订量 1 个)

个

起订量：1 个2100个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	CAN收发器
	类型	CAN控制器
	数据速率	1Mbps

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-40℃~+125℃
	静态电流	10uA
