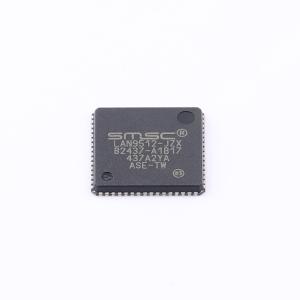

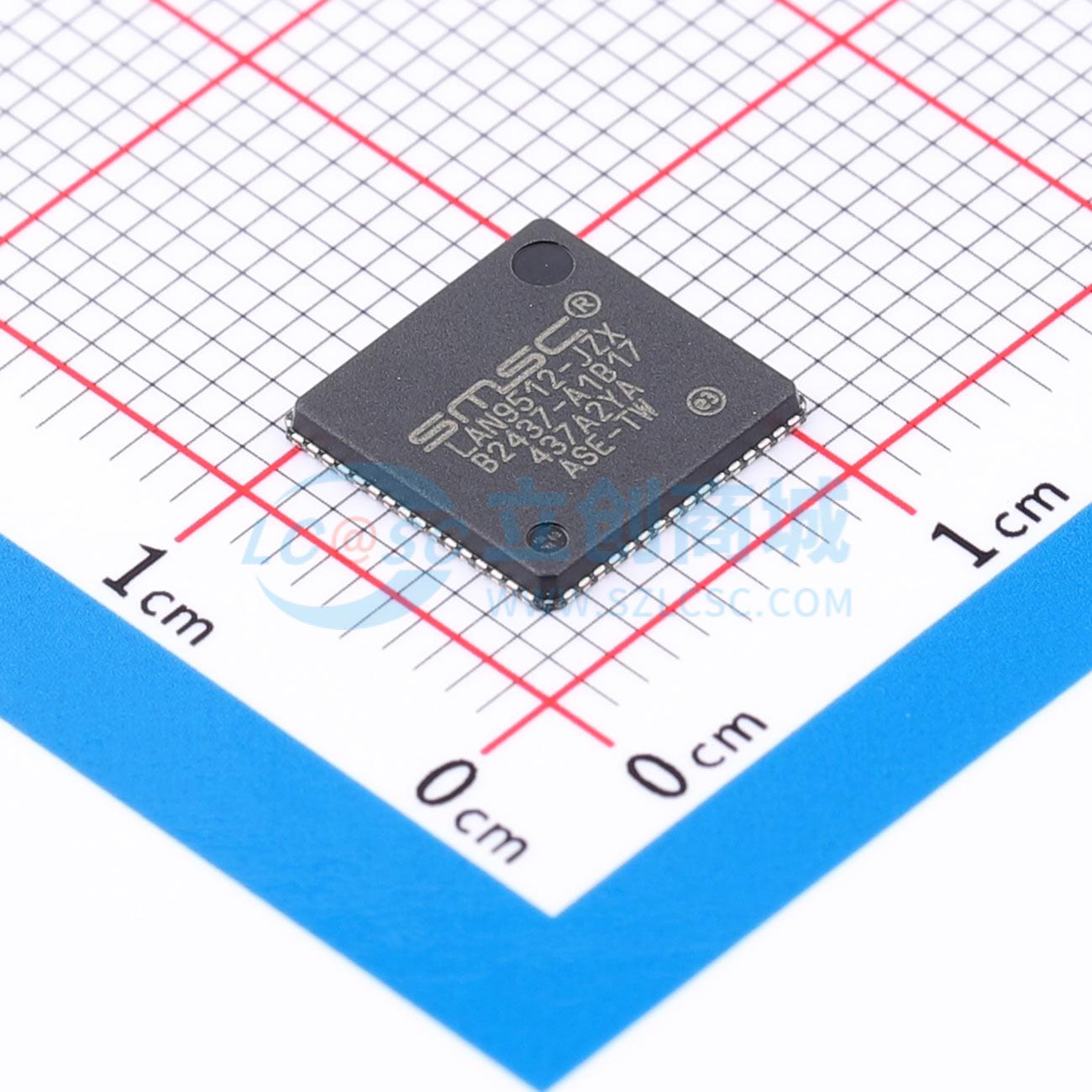

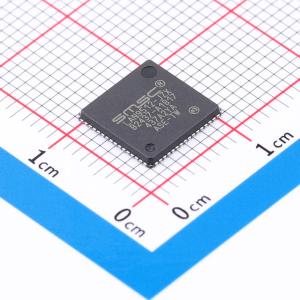

LAN9512-JZX-TR

USB 2.0 集线器和 10/100 以太网控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LAN9512/LAN9512i是一款高性能高速USB 2.0集线器，集成10/100以太网控制器。其应用范围涵盖嵌入式系统、台式电脑、笔记本电脑、打印机、游戏机和扩展坞等。LAN9512/LAN9512i旨在提供高性能、低成本的USB/以太网和USB/USB连接解决方案
品牌名称: MICROCHIP(美国微芯)
商品型号: LAN9512-JZX-TR
商品编号: C625109

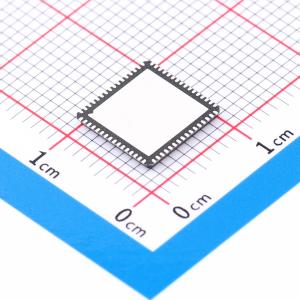

商品封装: QFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.314克(g)

商品参数

LAN9512/LAN9512i 是一种高性能的高速 USB 2.0 集线器，带有 10/100 以太网控制器。它适用于从嵌入式系统、台式 PC、笔记本 PC、打印机、游戏机到扩展坞的各种应用。该设备旨在提供高性能、低成本的 USB/以太网和 USB/USB 连接解决方案。

LAN9512/LAN9512i 包含一个集成的 USB 2.0 集线器、两个集成的下游 USB 2.0 物理层、一个集成的上游 USB 2.0 物理层、一个 10/100 以太网物理层、一个 10/100 以太网控制器、一个 TAP 控制器和一个 EEPROM 控制器。

USB 集线器完全符合 USB 2.0 规范，并支持低速、全速和高速下游设备。它具有超过 30 个可编程功能，包括：

10/100 以太网控制器完全符合 IEEE 802.3 10BASE-T 和 802.3u 100BASE-TX 标准，并支持多种电源管理唤醒功能，包括“魔术包”、“局域网唤醒”和“链路状态变化”。以太网物理层集成了自动协商、全双工或半双工配置、自动极性校正和 Auto-MDIX 支持。

EEPROM 控制器允许在上电复位、引脚复位或软件复位时自动加载静态配置数据。EEPROM 可以配置为加载 USB 描述符、USB 设备配置和 MAC 地址。

该设备还包括三个物理层 LED 指示灯和八个通用 I/O 引脚。所有 GPIO 在 LAN9512/LAN9512i 处于挂起状态时都可以作为远程唤醒事件。集成的符合 IEEE 1149.1 标准的 TAP 控制器提供了边界扫描功能。

电源管理功能包括三种 USB 挂起模式：SUSPEND0、SUSPEND1 和 SUSPEND2。这些模式允许应用程序选择理想的远程唤醒功能和功耗平衡。
