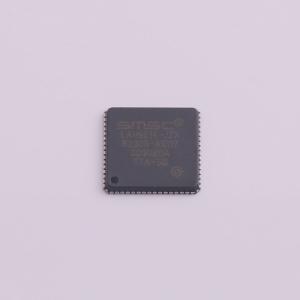

温馨提醒：图片仅供参考，商品以实物为准
LAN9514-JZX-TR
LAN9514/LAN9514i USB 2.0 集线器和10/100以太网控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LAN9514/LAN9514i 是一款集成了USB 2.0 Hub和10/100以太网控制器的高性能、低成本解决方案。适用于嵌入式系统、台式机、笔记本电脑、打印机、游戏机和扩展坞。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- LAN9514-JZX-TR
- 商品编号
- C625111
- 商品封装
- QFN-64-EP(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.459611克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| 通道数 | 5 | |
| MAC接口 | USB | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 集成PHY | 是 | |
| 工作温度 | 0℃~+70℃ | |
| 通信接口 | JTAG | |
| 以太网速率标准 | 10BASE-T；100BASE-TX |
商品概述
LAN9514/LAN9514i 是一款高性能的高速USB 2.0集线器，带有10/100以太网控制器。它适用于从嵌入式系统、台式PC、笔记本电脑、打印机、游戏机到扩展坞的各种应用。该设备旨在作为高性能、低成本的USB/以太网和USB/USB连接解决方案。
LAN9514/LAN9514i 包含一个集成的USB 2.0集线器、四个集成的下游USB 2.0 PHY、一个集成的上游USB 2.0 PHY、一个10/100以太网PHY、一个10/100以太网控制器、一个TAP控制器和一个EEPROM控制器。
USB集线器的关键特性包括：
- 完全符合USB 2.0规范
- 支持高速（480 Mbps）、全速（12 Mbps）和低速（1.5 Mbps）设备
- 四个下游端口和一个上游端口
- 端口映射和支持禁用
- 可编程USB差分对引脚位置（PortSwap）
- 可编程USB信号驱动强度（PHYBoost）
- 先进的节能功能
- 完整的电源管理，支持每个下游端口的独立或组合电源控制
10/100以太网控制器的关键特性包括：
- 完全符合IEEE 802.3 10BASE-T和802.3u 100BASE-TX
- 集成的以太网MAC和PHY
- 支持全双工和半双工模式及流量控制
- 前导码生成和移除
- 自动32位CRC生成和校验
- 自动载荷填充和填充移除
- 回环模式
- TCP/UDP校验和卸载支持
- 灵活的地址过滤模式
- 唤醒数据包支持
- 自动协商、HP Auto-MDIX以及自动极性检测和纠正
LAN9514/LAN9514i还包含以下特性：
- 三个PHY LED
- 八个GPIO
- 支持总线供电和自供电操作
- 内部1.8V核心电源调节器
- 外部3.3V I/O电源
- 可选EEPROM
- 可选24MHz参考时钟输出，用于配合其他集线器
- IEEE 1149.1（JTAG）边界扫描
- 支持Windows 2000/XP/Vista、Linux、Win CE和MAC OS的驱动程序
- 封装在64引脚QFN中，符合无铅RoHS标准
- 商业和工业温度范围支持
- ESD保护
应用领域
- 台式机
- 笔记本电脑
- 打印机
- 游戏主机
- 嵌入式系统
- 泊坞站
